M6191-卷取机的传动系统设计 下载积分：50　资料编号： M6191

作品包括:

Word版设计说明书1份，共53页，约17000字

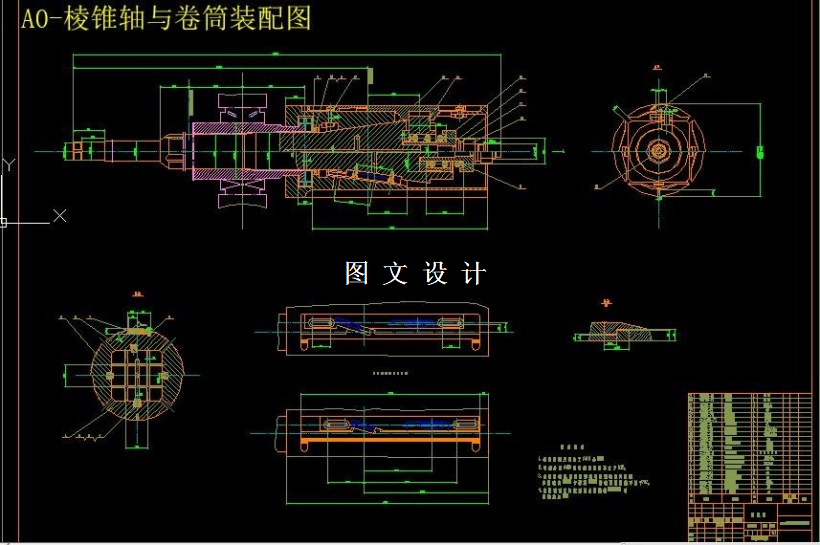

CAD版本图纸，共3张

摘要

本设计应用于单机座冷轧机后，为四棱锥胀缩式卷取机，该机由电动机经减速器带动空心轴及套与其中的四棱锥，四棱锥由液压缸驱动，前后移动，从而胀缩套与其上的扇形板，使卷取的带钢缠紧或松开。棱锥角为7°30′。正常润滑条件下利用胀缩缸的工作压力来实现卷筒的自动缩径。 卷筒的薄弱环节是扇形块的尾钩，尾钩在棱锥轴轴向分力的作用下会产生很高的弯曲和剪切应力，易于疲劳所怀。本次设同时，正锥结构使主轴和胀缩缸的连接螺栓处于不利的受力状态。计的四棱锥卷取机采用倒锥式，显著改善了上述零件的受力状况，扇形块结构也得到简化。
