M6202-三通接头注塑模具设计 下载积分：50　资料编号： M6202

作品包括:

Word版设计说明书1份，共28页，约12000字

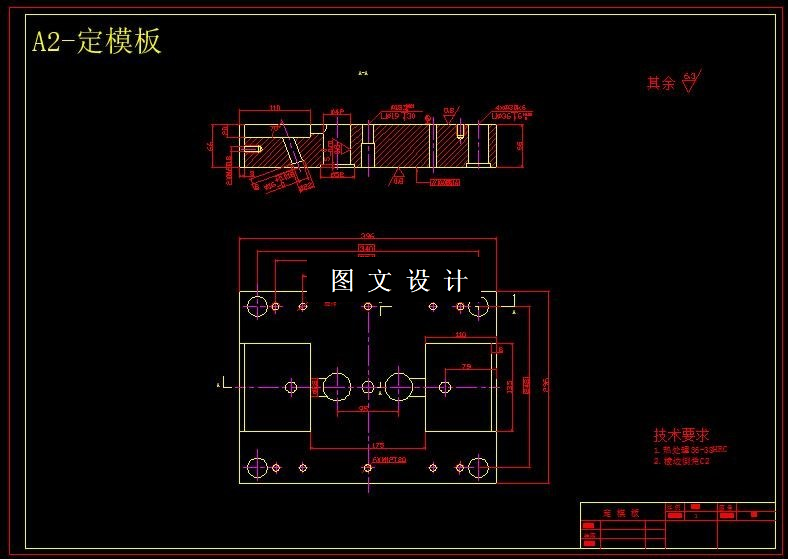

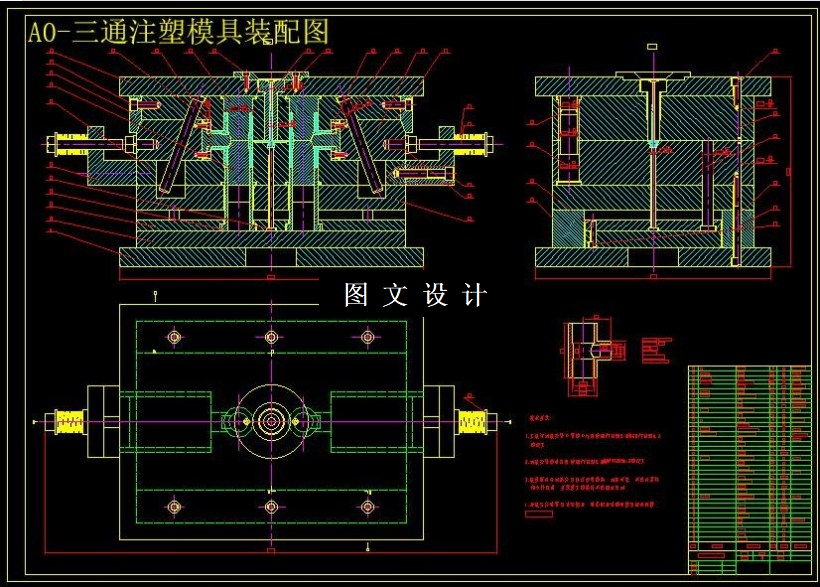

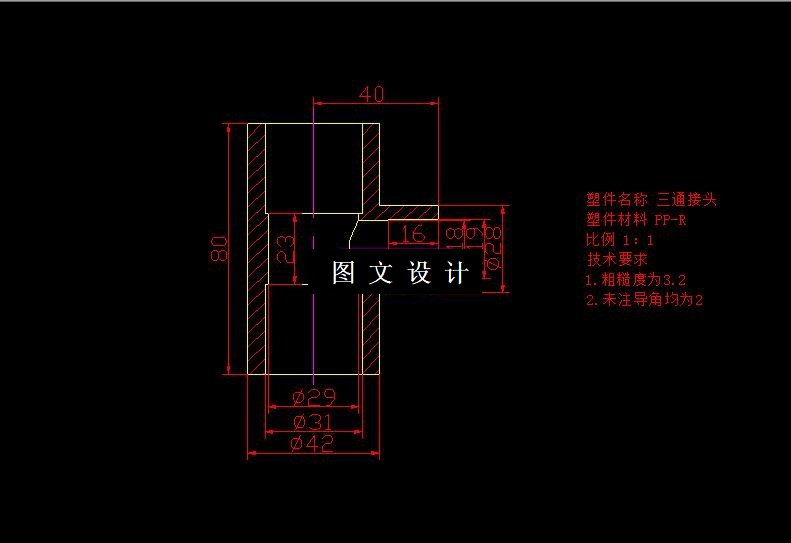

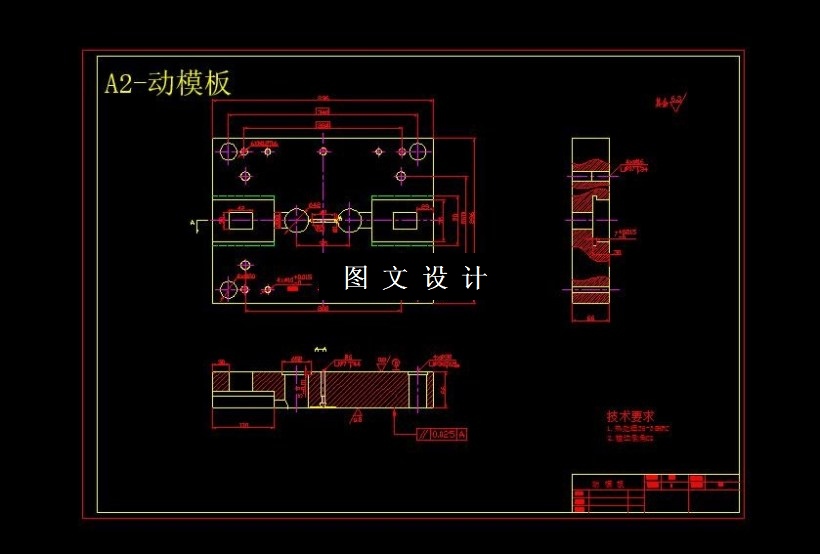

CAD版本图纸，共22张

摘要

我设计的课题是基于CAD/CAE技术的PP-R三通接头注塑模具设计及主要零件加工工艺。从塑件的外形看，塑件有一个相对比较大且深的侧孔，塑件的外形决定它需要通过侧向抽芯实现脱模，分析选择使用点浇口，在确定方案后使用了CAE软件Moldflow对浇口位置及注塑过程进行分析、模拟，使注塑结果满足要求，采用一模两腔，选择组合式凸凹模，外部用斜导柱-滑块侧向抽芯，推管顶出机构。454508
