M6217-四级三叶直排大气式罗茨泵设计 下载积分：50　资料编号： M6217

作品包括:

Word版设计说明书1份，共67页，约15000字

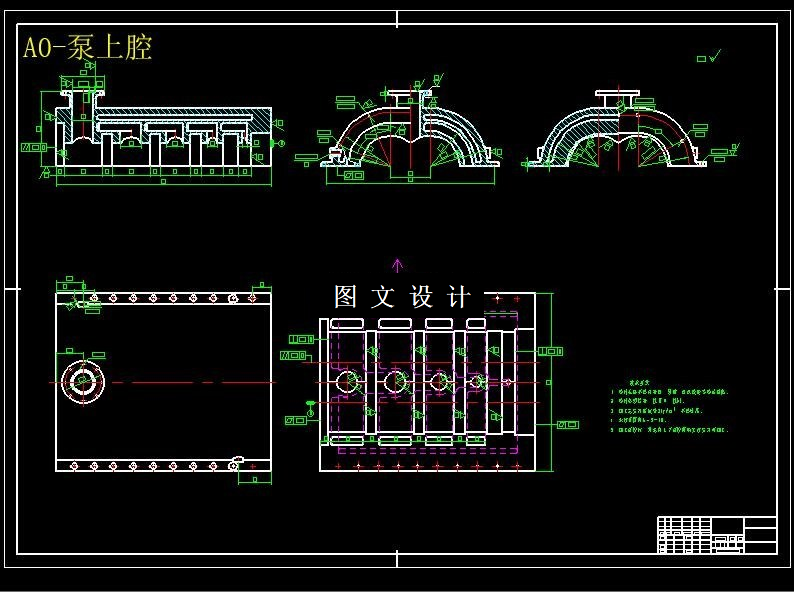

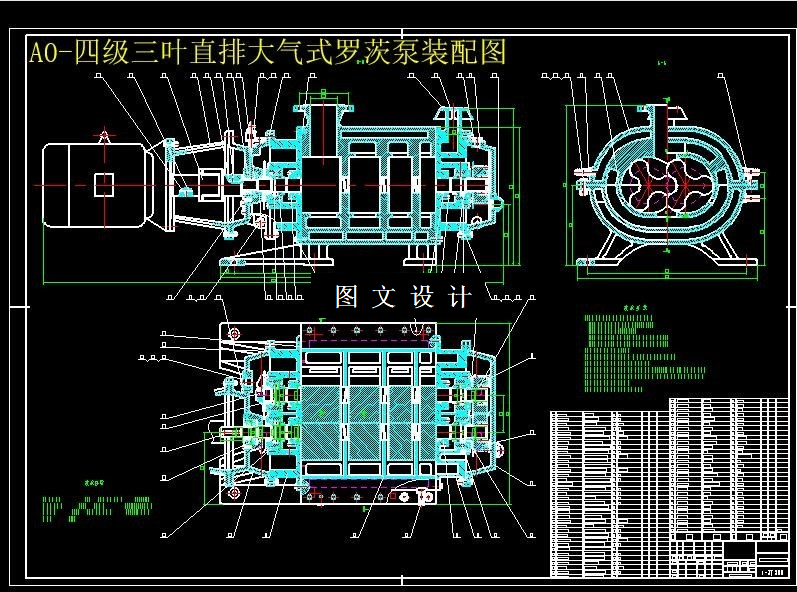

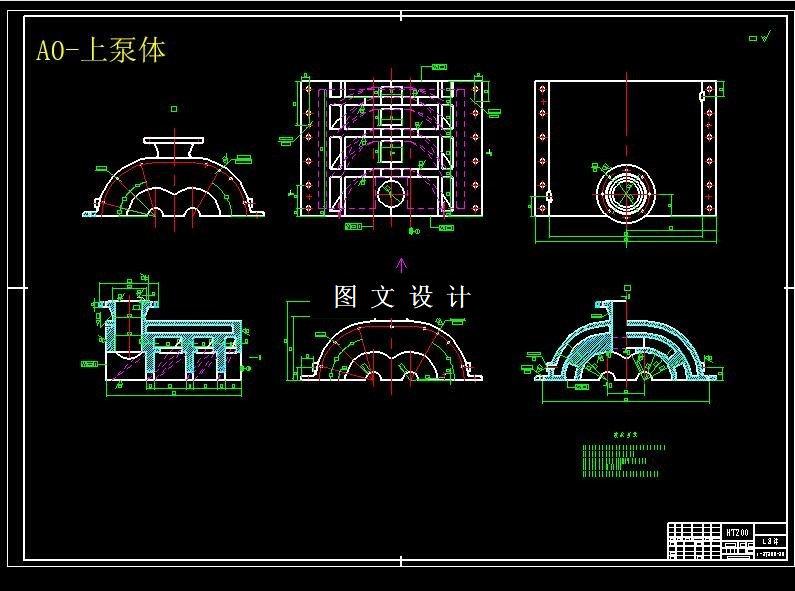

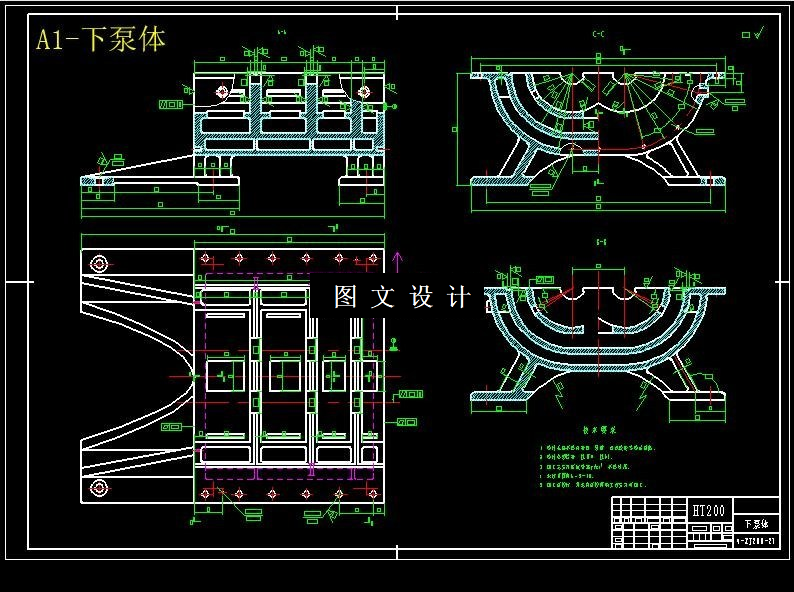

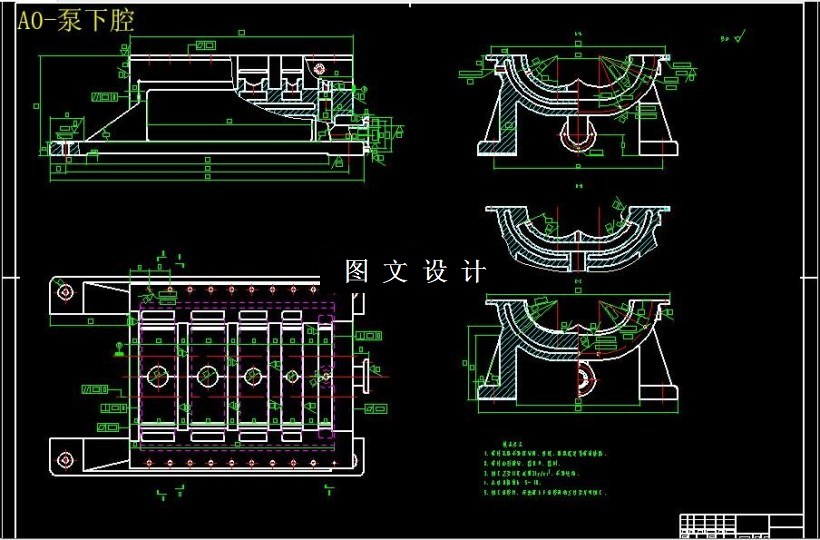

CAD版本图纸，共17张

摘要

设计中，对三叶罗茨泵的原理作了简要概述。转子型线是罗茨泵的核心，本次设计从泵的性能抽速方面考虑，采用了容积利用系数最大的内外圆弧加摆线型转子。在泵的设计计算中详细讨论了三叶转子的啮合情况，并具体计算了泵的各级压缩比、总体压缩比，最终推导出该泵的极限真空度。专题部分分析了泵的散热情况、冷却形式及冷却系统。由于该泵是从极限真空度直排大气，泵的总体压缩比较高，压缩过程中产生的热量，传到泵体和转子上，使得转子和泵体的膨胀，可能造成转子与泵体的接触摩擦，影响泵的运转抽气过程，严重的可能造成转子在泵腔内卡死，使泵不能正常工作。因此在设计中我们采用了水冷系统。在水冷系统设计中，计算了泵的压缩气体温度，并最终得出了冷却水消耗量，冷却系统更加完善。
