M6235-轮胎起重机设计液压系统部分设计 下载积分：50　资料编号： M6235

作品包括:

Word版设计说明书1份，共43页，约20000字

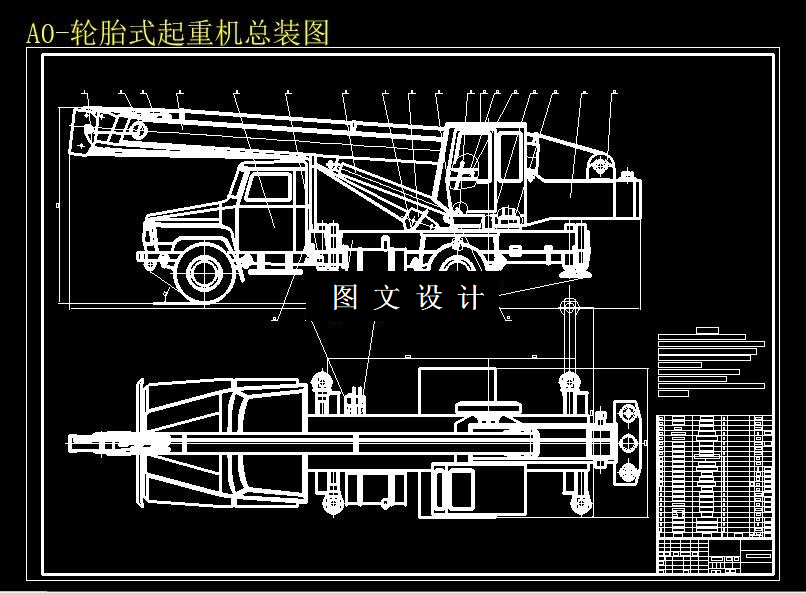

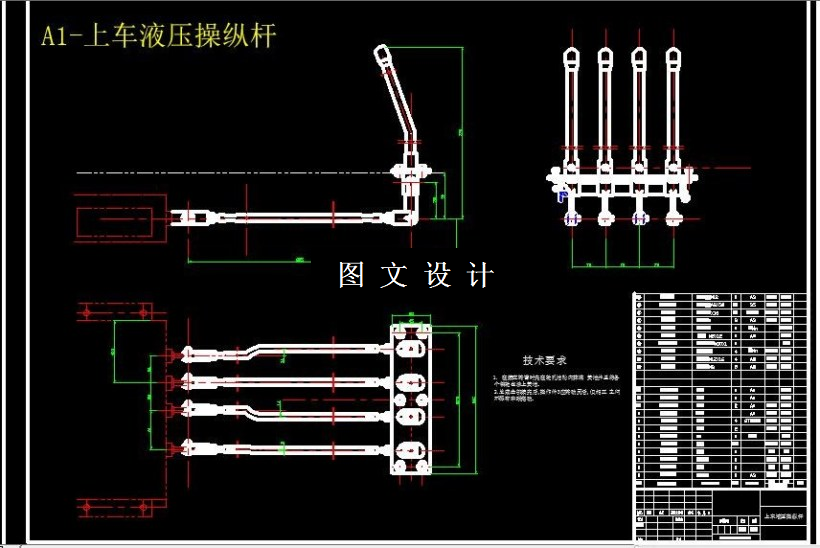

CAD版本图纸，共5张

摘要

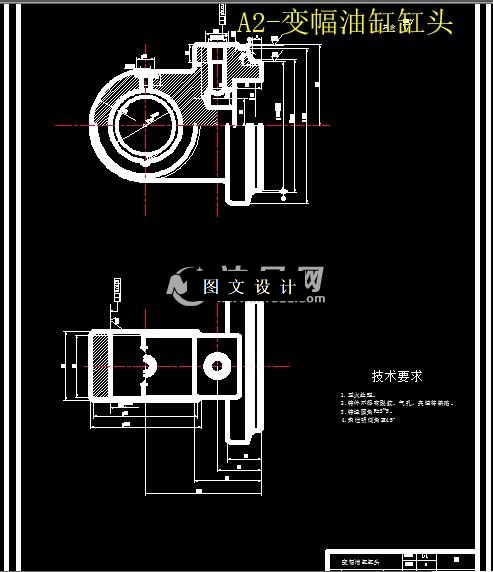

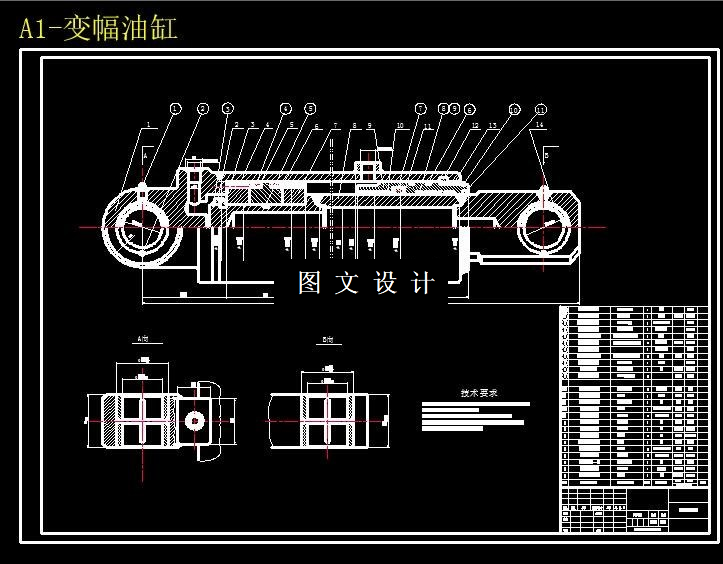

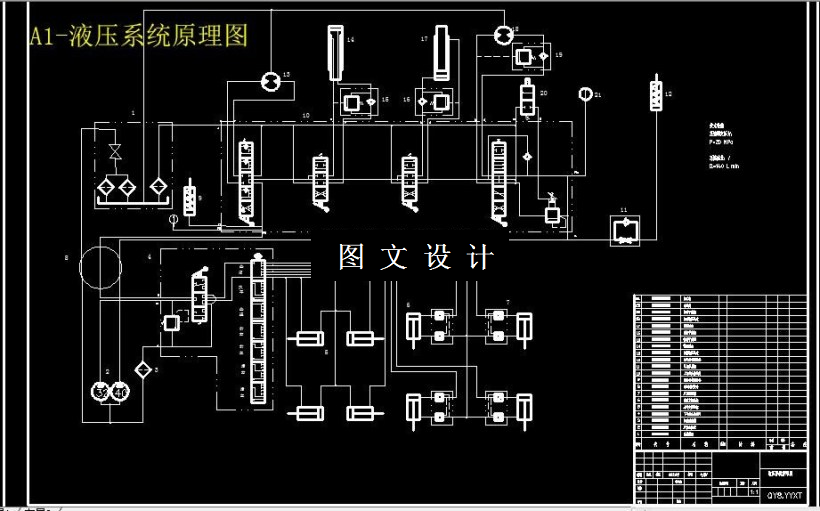

起重机液压系统主要用来控制起升机构、变幅机构、回转机构等。本设计对轮胎起重机的组成及主要参数的确定，驱动装置、底盘与动力装置的选择，总体选形及稳定性做了一定的介绍与总结。 根据液压系统的技术指标及一些相关参数对该系统进行了整体方案设计，对其功能和工作原理进行分析并且绘制液压系统原理图，初步确定了系统各回路的基本结构及主要元件。按照液压性能参数进行元件的选择计算，对变幅油缸、伸缩机构、支腿的结构进行设计并对相关部分进行验算和校核，最后通过对系统性能的验算和发热校核，满足了该起重机所要达到的要求。
