M6240-三孔钻动力头的设计 下载积分：60　资料编号： M6240

作品包括:

Word版设计说明书1份，共44页，约15000字

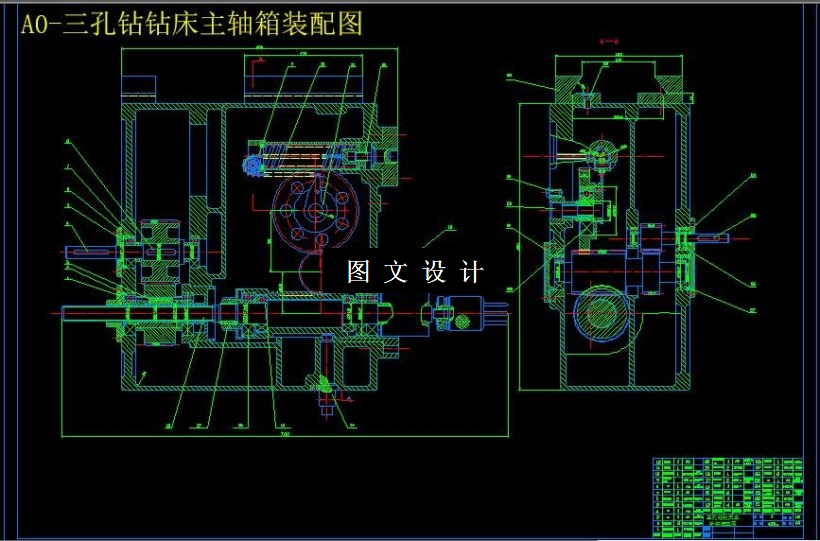

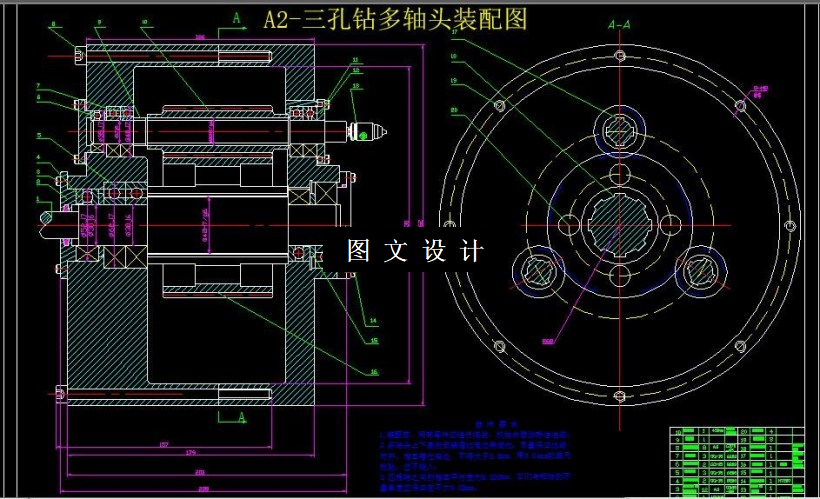

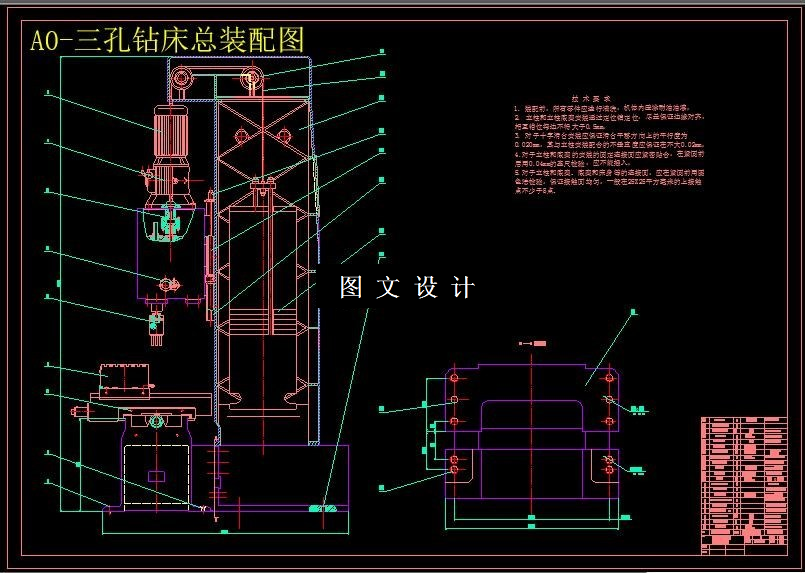

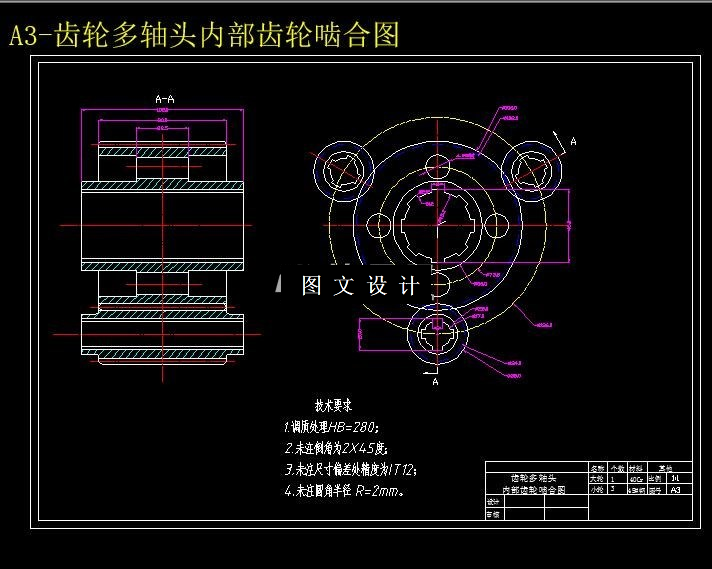

CAD版本图纸，共6张

摘要

动力头是组合机床的重要动力部件，其质量和性能的优劣直接影响到整台机床性能的好坏，但在一般的组合机床设计中，动力头提供主运动，其进给运动是由与之相配套的液压或机械滑台来实现的，但是，当加工多个具有很高的相对位置精度的特征时（这里以工件上多个孔的加工为例），使用一个钻头就很难保证他们的位置精度，而且加工效率很低。因此，在高精密仪器流行的现代，就给组合机床的设计和制造带来了较大的困难。 本文是以三孔钻为例，利用所学知识和搜集各种相关书籍文献，采用一般机床的设计方法和步骤，完成了三孔钻动力头的设计，并绘制了主轴图，动力头装配图，导轨配合图等。 本文所做的工作: 1.完成多孔钻床的资料收集，提出较为可行的方案; 2.完成机床的机械结构设计计算，提交说明书及机械系统的装配与关键零部件的相应图纸； 3.编写设计计算说明书。 完成了一台三孔钻动力头的设计。
