M6282-右机壳盖加工工艺专用夹具及专用钻床的设计 下载积分：50　资料编号： M6282

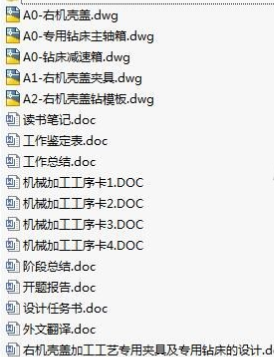

作品包括:

Word版设计说明书1份，共33页，约12000字

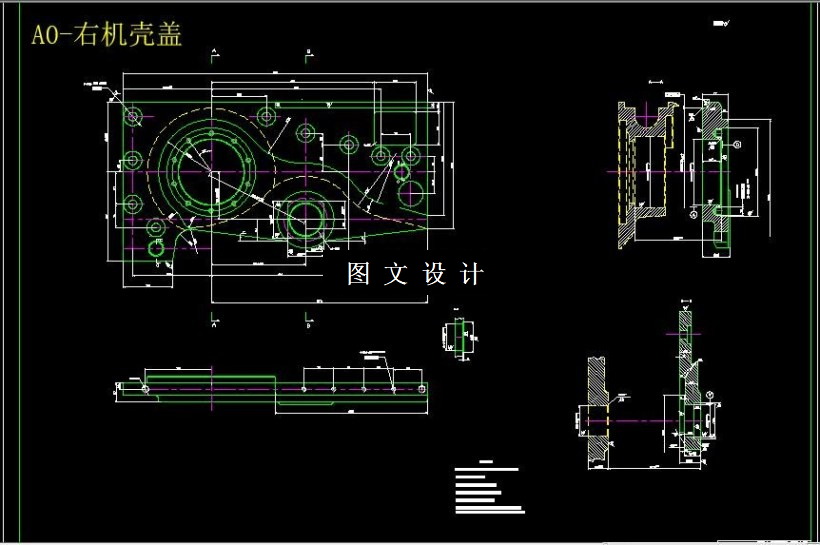

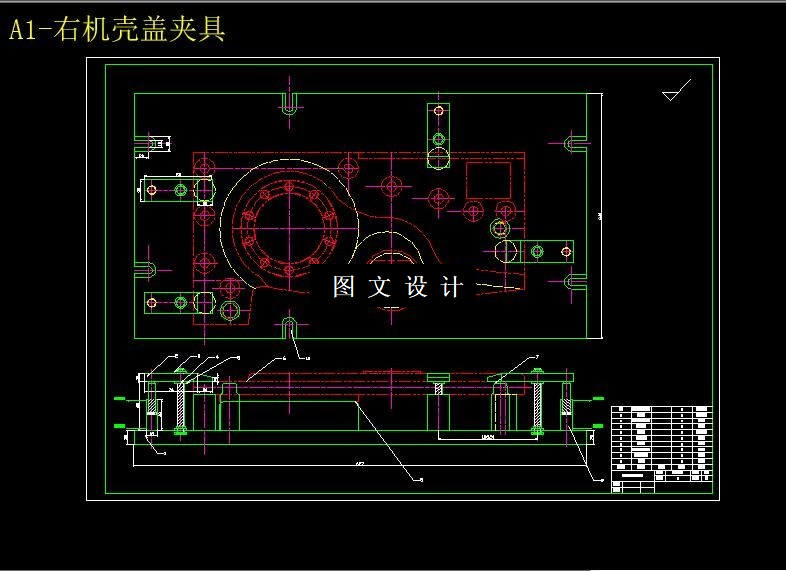

CAD版本图纸，共5张

摘要

本次设计涉及到机壳盖孔的加工工艺编制，夹具设计和专用钻床主轴箱的设计等相关工作，三者相互配合才能系统的完成对机壳盖面和相关孔的加工并要保证相关面和孔的形状和位置精度。专用机床针对机壳盖的九个直径￠26的孔进行一次加工且保证加工精度，因此该设计的重点在于专用钻床的设计，就该设计而言如何根据机壳盖孔不规则的分布设计合理的主轴传递路线是一个难点同时也是一个创新设计的问题，主轴的分布要根据零件孔的位置而定，因此就涉及到分配的问题，因此如何分配主轴位置，主轴之间如何传递转速而不会干涉都需要细细研究，夹具的设计是为了保证在外力作用下，工件在加工过程中保持已由定位元件所确定的加工位置，而不发生振动和位移。工艺规程的编制则是为了确保加工工序的规范化，从而有步骤的完成对零件的加工。
