M6302-框架式人字形波纹板换热器设计 下载积分：50　资料编号： M6302

作品包括:

Word版设计说明书1份，共27页，约8600字

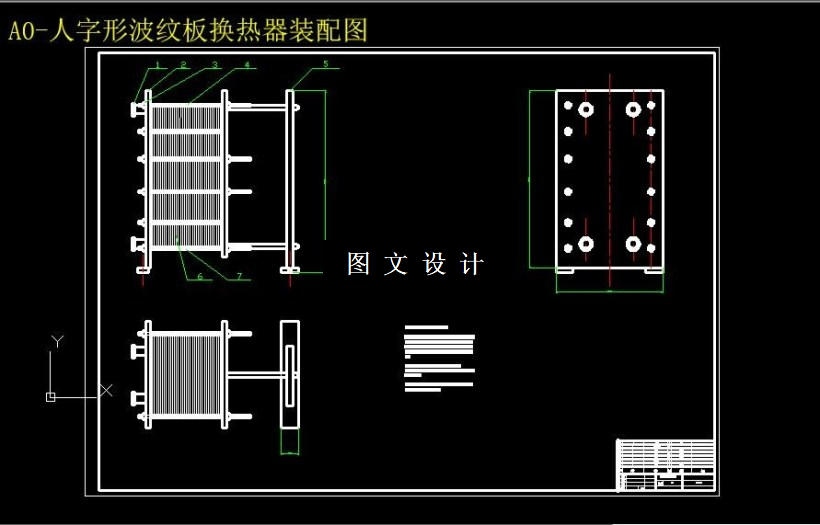

CAD版本图纸，共1张

摘要

板式换热器的传热性能与版面的波纹形状、尺寸及版面组合方式都有密切关系。对于任何一种新型结构尺寸板片的传热及阻力特性，都只有通过实验计算测定。对于无相变传热，多数制造商都能提供关联式：对于相变传热，绝大多数的产品，尚不能提供相关的关联式。 板式换热器是一种高效紧凑的换热设备，它的应用几乎涉及到所有的工业领域，而且其类型、结构和使用范围还在不断发展。近年来，焊接型板式换热器的紧凑型，重量轻、换热性能好、初始成本低等优越性已越来越被人们所认识，因此人们纷纷对板式换热器内流动状态和换热机理展开研究。 本设计以框架式人字行波纹板换热器为对象，设计其结构，并能利用三维图形软件UG建立其零件和整体模型。
