M6314-中型载货车车架结构设计 下载积分：50　资料编号： M6314

作品包括:

Word版设计说明书1份，共30页，约16000字

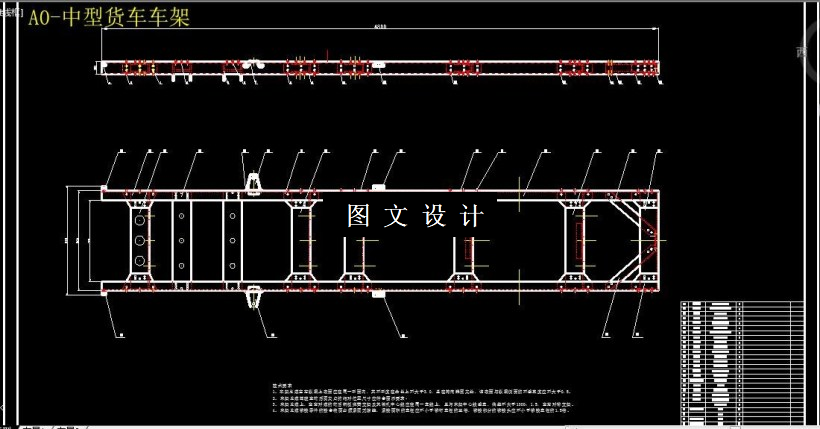

CAD版本图纸，共1张

摘要

载货汽车，一般称作货车，又称作卡车，指主要用于运送货物的汽车，总质量大于6吨小于14吨为中型载货汽车。车架也称大梁，是汽车的基体，一般有两根纵梁和几根横梁组成，经由悬挂装置，前桥，后桥支承在车轮上。本次设计中介绍了现阶段载货汽车技术的发展趋势，以及国内外载货汽车车架的发展状况。 本次设计首先选择了参考车型，为以后的数据参照奠定基础，并对中型载货汽车车架在实际环境中面临的4种压力、足够的强度和轻量化方面进行介绍，通过车架设计要求和压力方面对车架结构进行选取，确定最后的中型货车车架结构设计方案。根据设计方案和参考车型对车架的长度和宽度进行确定，根据纵梁结构优缺点确定纵梁的结构和参数。横梁的结构是通过车架的不同位置、不同的功能进行选择，然后对车架的受载进行分析。利用材料力学计算校核车架纵梁的弯矩和剪力，选择车架材料，得到最终的车架设计图。最后是车架的制造工艺。
