M6319-汽车发动机滑块式气门结构设计 下载积分：50　资料编号： M6319

作品包括:

Word版设计说明书1份，共26页，约13000字

CAD版本图纸，共3张

摘要

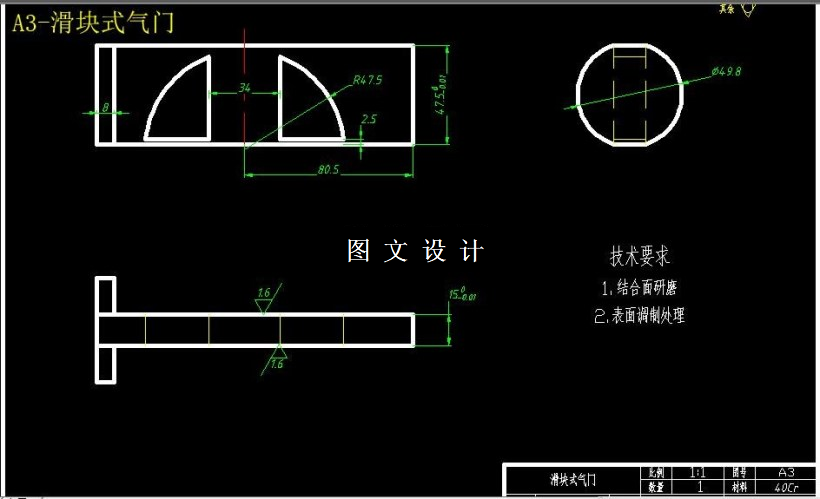

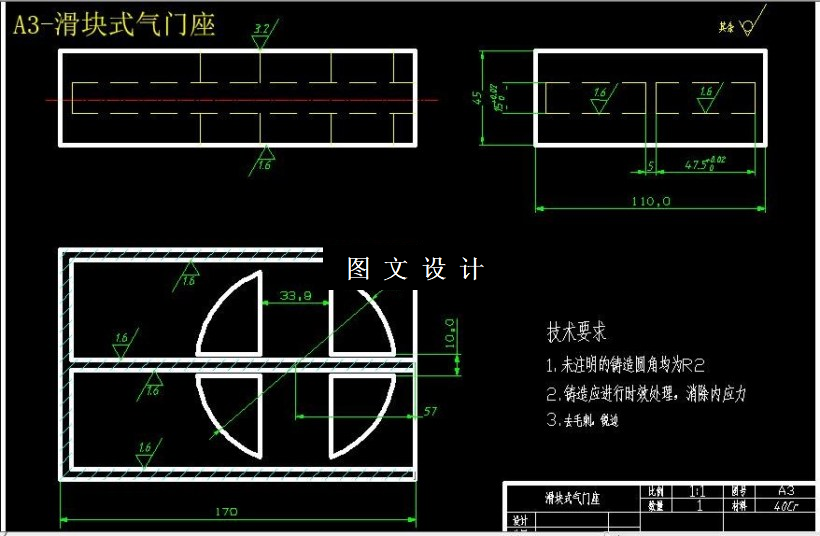

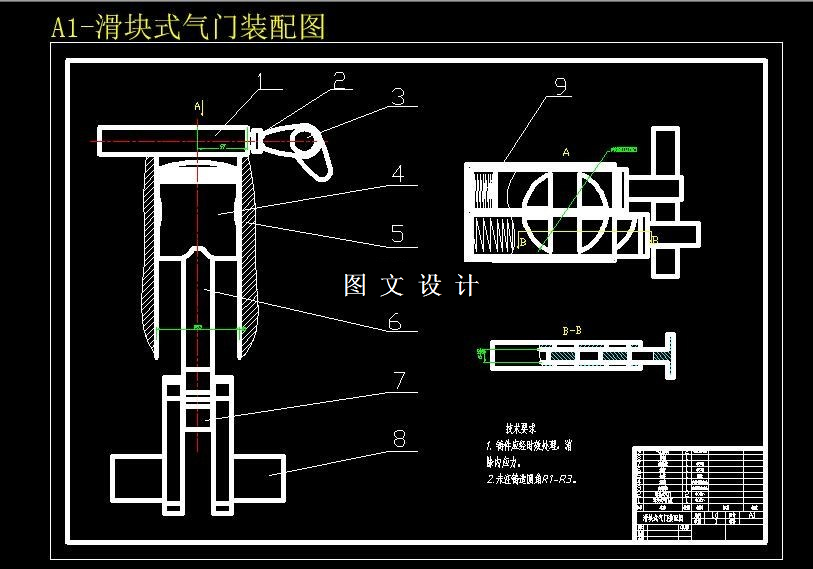

汽车发动机的配气机构是保证发动机性能的重要结构组成部分，本题目在传统发动机配气机构的基础上，设计一种新型滑块式发动机气门结构，利用滑块与滑座之间的相对运动实现气门的开闭。设计的气门结构合理，相对运动可靠、进排气有利于发动机性能的发挥。 本次设计的滑块式发动机气门，它包含两侧设有通气孔的气门座和滑块气门以及驱动滑块气门与气门座抽拉配合的凸轮轴和凸轮，气门座为中空结构，滑块气门从气门座的端面开口处插入后与其抽拉配合，气门座的一端设有凸轮轴，该凸轮轴上安装有位置与滑块气门相对应的凸轮，所述气门座的另一端设有复位弹簧，该复位弹簧的一端顶在滑块气门端面上。本发明采用了滑块式气门机构，传动零件少，传动效率高且制造维修费用相对较低；气门与气门座的密封也得到了严格保证；此外，由于气门关闭时，密封效果好，在同等条件下，使发动机的各方面性能得以提高，尤其是动力性和燃油经济性有很明显的改善。
