M6336-蜗轮箱体两孔垂直度检具的结构设计[含Proe三维图] 下载积分：100　资料编号： M6336

作品包括:

Word版设计说明书1份，共26页，约13000字

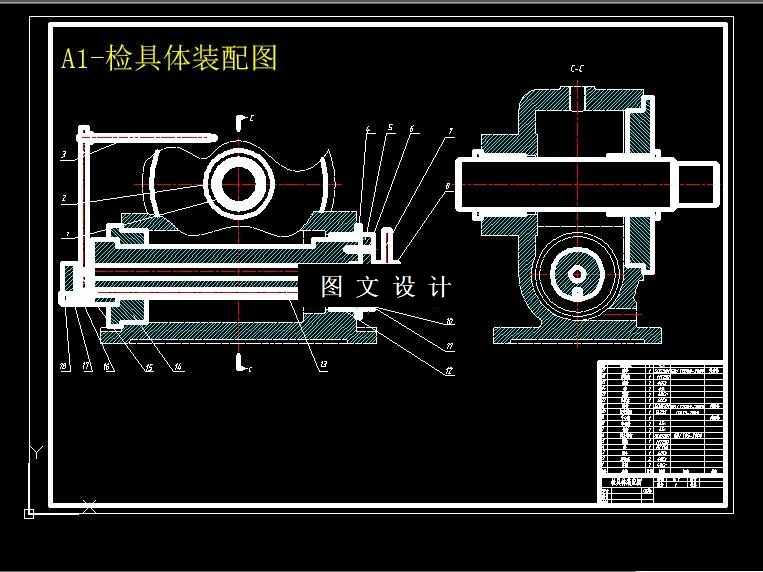

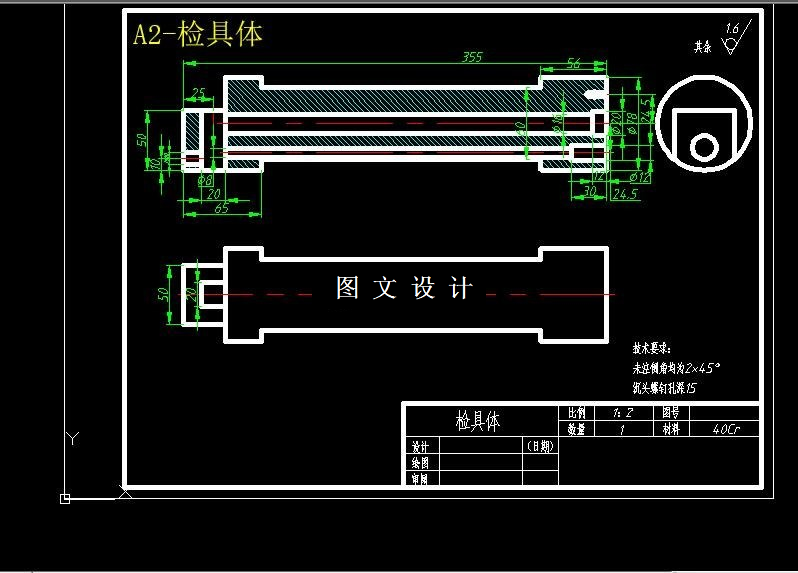

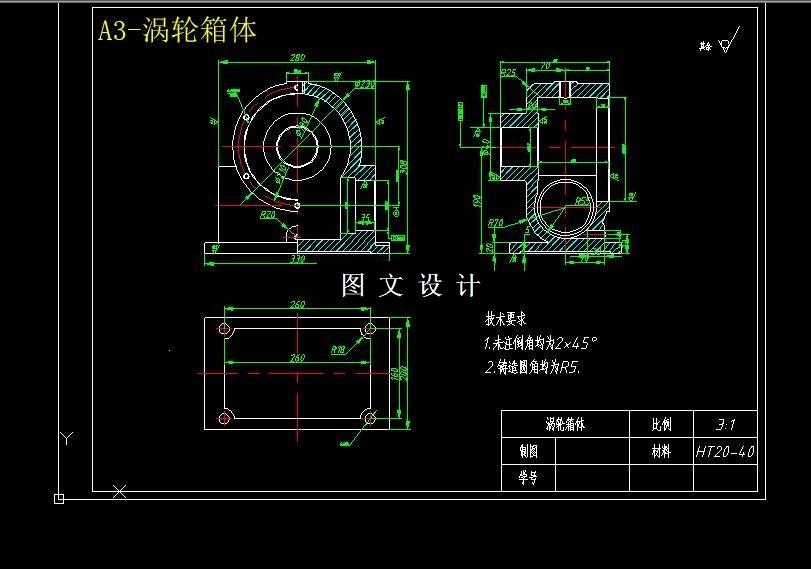

CAD版本图纸，共11张

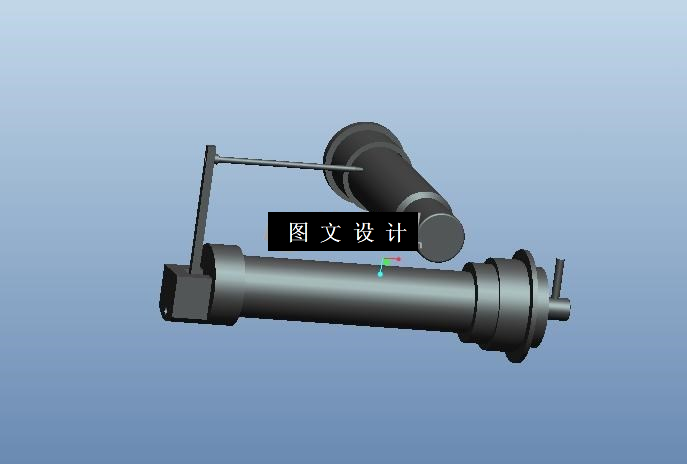

Proe三维图一套

摘要

涡轮箱体中孔与孔垂直度的误差检测中被测要素和基准要素是不在同一平面的内尺寸孔并且被测件的内型腔比较大，结构尺寸和活动空间受到限制，通过对涡轮箱体的综合分析考虑，对检测孔与孔的垂直度误差进行检具的结构设计，精度设计与分析和零部件的设计从而达到检测孔与孔垂直度误差的目的。运用CAD与PRO/E等软件结合本次设计，主要采用了芯轴、定位套、检具体、测头、杠杆、千分表以及弹簧等零部件来设计出了可以测量内尺寸孔的一种结构简单、操作方便、实用性强的垂直度检具。
