M6340-摇篮式加工中心换刀系统设计 下载积分：50　资料编号： M6340

作品包括:

Word版设计说明书1份

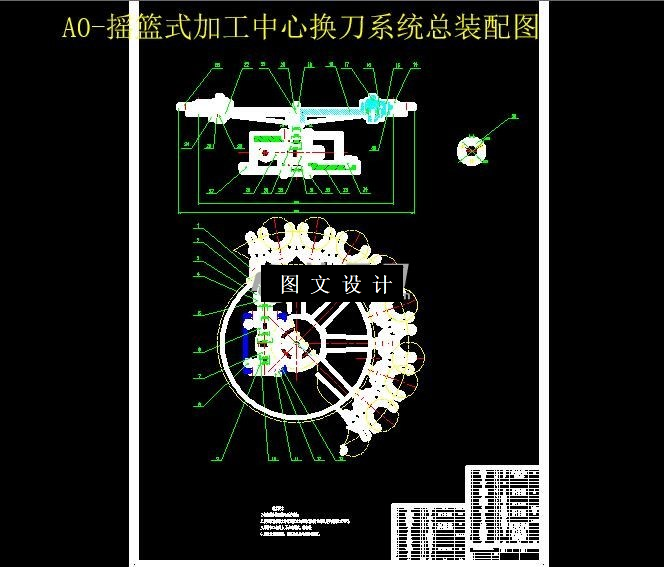

CAD版本图纸，共5张

摘要

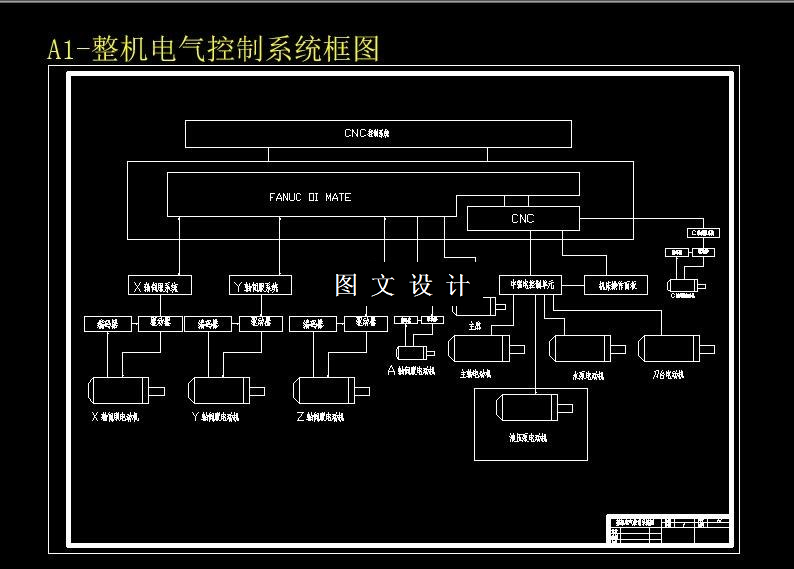

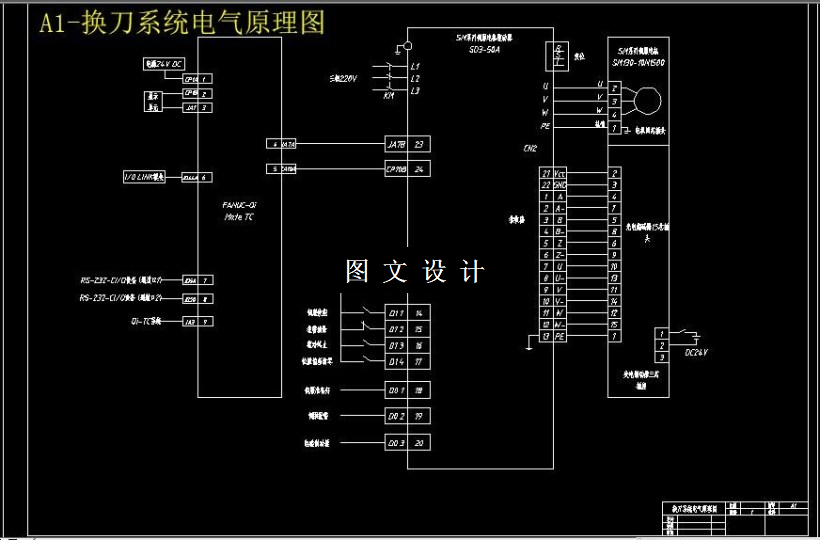

本次设计的题目是摇篮式加工中心自动换刀系统设计，加工中心作为新时代数控机床的代表，已在机床领域广泛使用，自动换刀系统作为加工中心和中心最重要的部分之一，他的发展也直接决定了加工中心的发展。自动换刀系统解决了工件一次装夹后多工序连续加工中工序与工序时间的刀具自动更换任务，实现了一次装夹完成多种加工。本说明书主要介绍的是摇篮式加工中心自动换刀系统的整体设计过程，设计过程主要分为以下部分： 机械部分，自动换刀系统机械结构的设计与计算，主要为：刀库这一部分分别介绍了传动机构的工作原理、选型计算、校核等（如轴类零件、齿轮、电机的选型等）。 控制部分。其中包括控制器的选择、控制流程图的绘制、硬件电路图的绘制、控制程序的编号。 通过分析加工的整体结构和自动化系统的特点、应用条件，设计要求等，并结合在数控机床上对刀库和换刀机械手的需要，实现了自动换刀系统灵活换刀、快速换刀的目的。
