M6342-摇篮式加工中心X直线进给轴设计 下载积分：50　资料编号： M6342

作品包括:

Word版设计说明书1份，共42页，约21000字

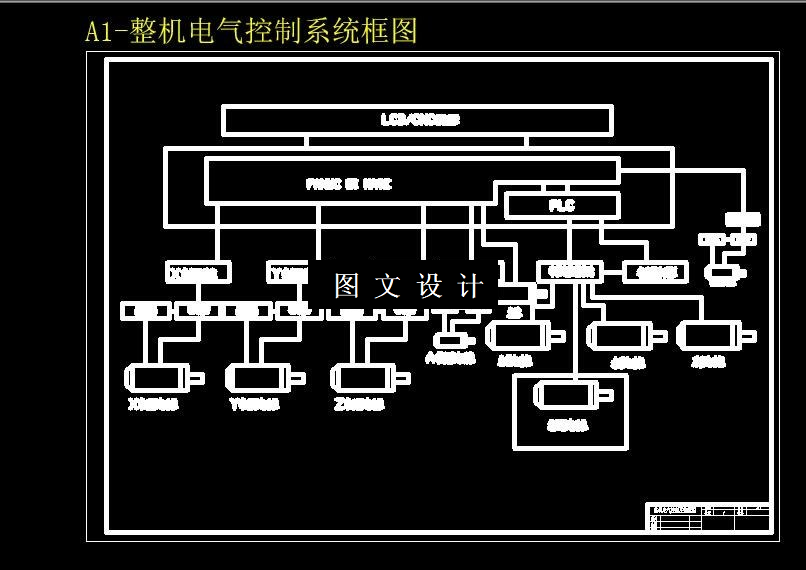

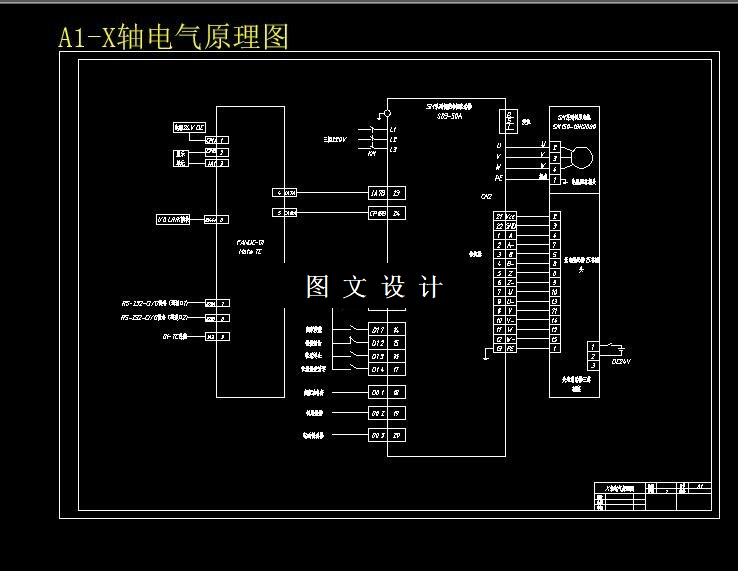

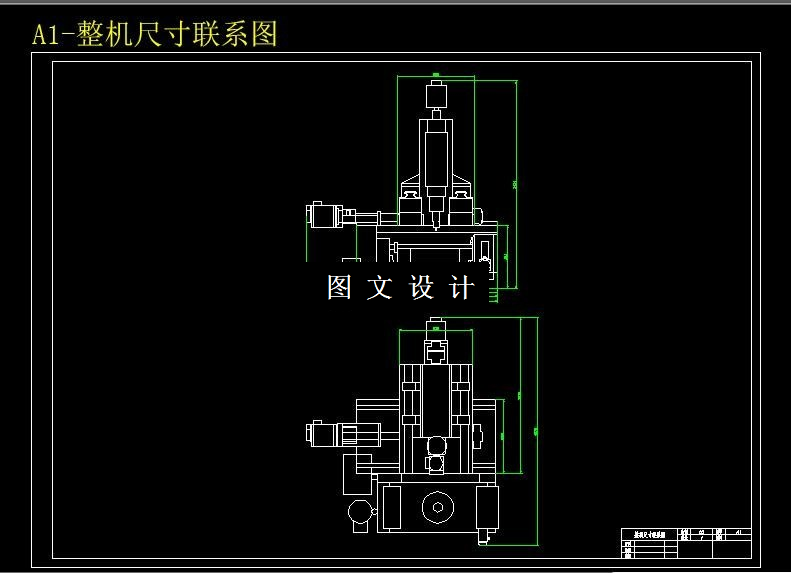

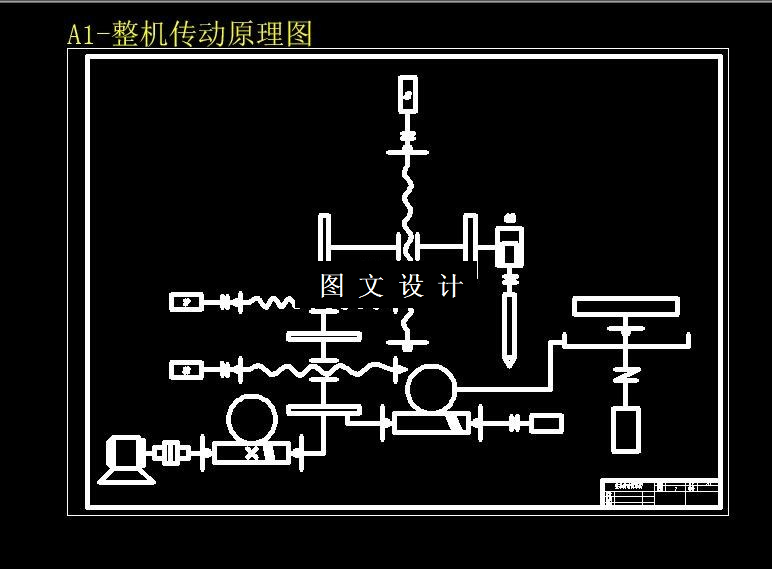

CAD版本图纸，共5张

摘要

摇篮式加工中心是现代多任务、高效的五轴复合加工机床，加工中心是从数控铣床发展而来的可进行复杂零件的铣削加工。与数控铣床的最大区别在于加工中心具有自动交换加工刀具的能力，通过在刀库上安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现多种加工功能。加工中心能实现三轴或三轴以上的联动控制，以保证刀具进行复杂表面的加工。加工中心除具有直线插补和圆弧插补功能外，还具有各种加工固定循环、刀具半径自动补偿、刀具长度自动补偿、加工过程图形显示、人机对话、故障自动诊断、离线编程等功能。 本文阐述了五轴复合加工中心的发展历史、研究现状、发展趋势以及本课题的研究方法，并介绍了五轴数控机床的总体设计方案，主要研究复合加工中心X直线进给系统，主要内容包括伺服电机、伺服电机轴承座、滚珠丝杠螺母副、联轴器、轴承、轴承座以及直线导轨的计算与选型。其中，滚珠丝杠螺母副具有摩擦损失小、传动效率高、运动平稳等优点，给数控机床的精确传动提供了保障。
