M6343-摇篮式加工中心AC回转进给轴设计 下载积分：50　资料编号： M6343

作品包括:

Word版设计说明书1份，共45页，约20000字

CAD版本图纸，共5张

摘要

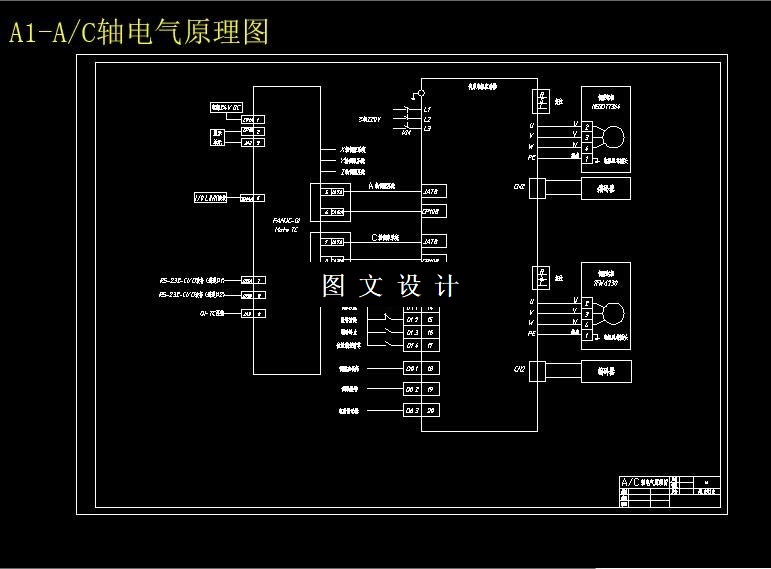

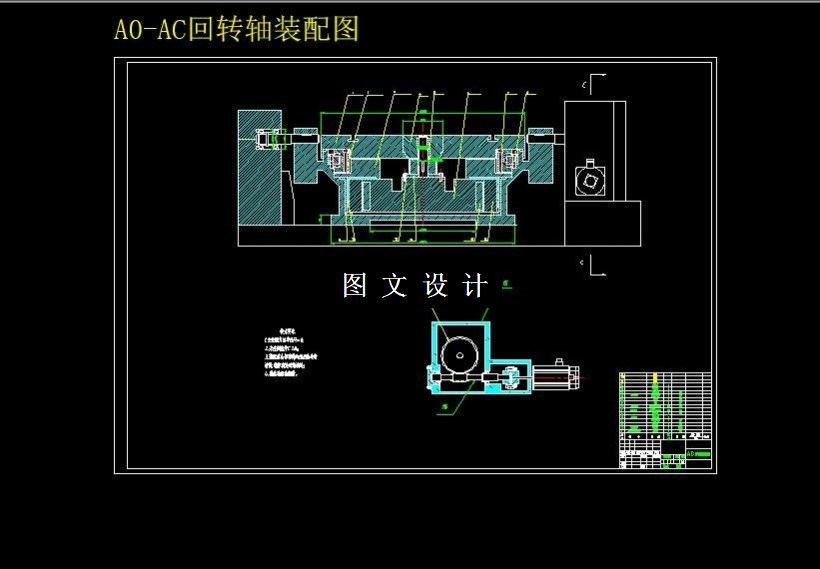

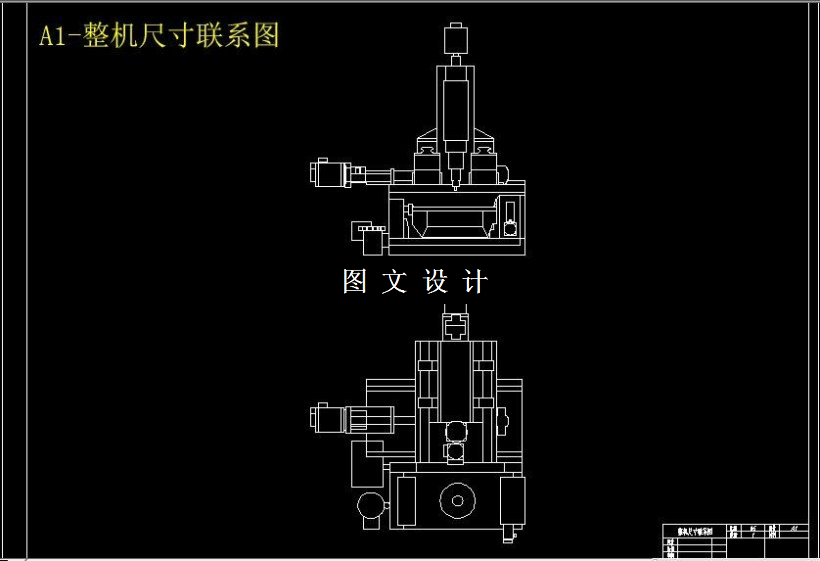

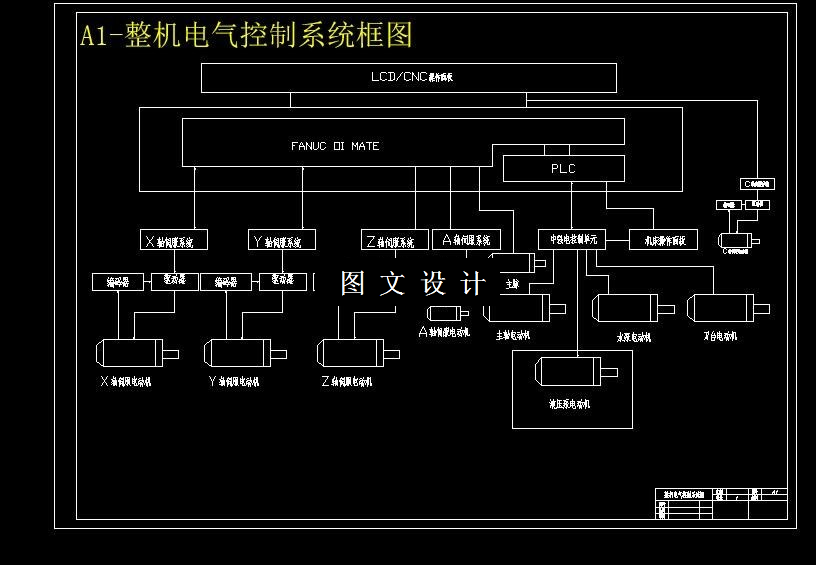

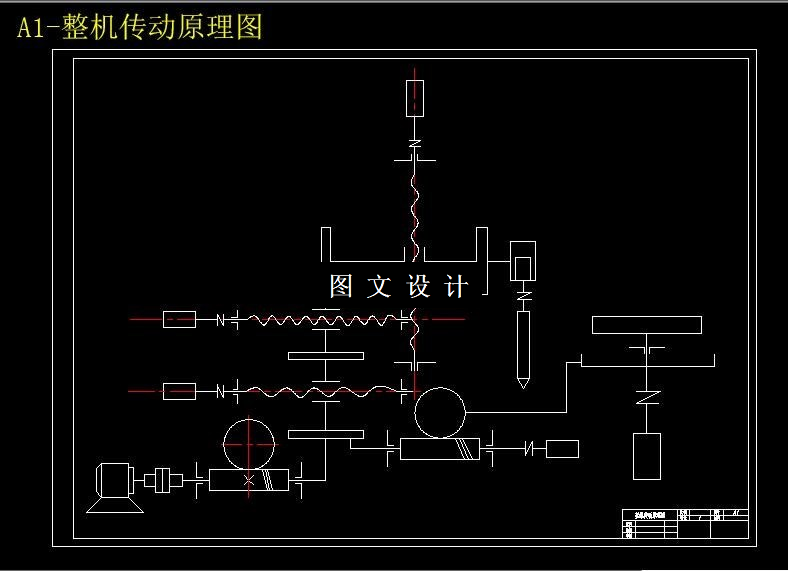

五轴联动加工中心有高效率、高精度的特点，工件一次装夹就可完成五面体的加工。如配置五轴联动数控机床的高档数控系统，还可以对复杂的空间曲面进行高精度加工，更能够适合越来越复杂的高档、先进模具的加工以及汽车零件、飞机结构的精密、复杂零件的加工。目前，五轴联动数控机床系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。 本文阐述了摇篮式加工中心五轴机的特点、现状的应用及未来的重要性，并介绍了五轴机的工作原理及关键技术。然后，确定了合理的五轴机的总体结构，分别对系统各零部件作了设计，产生了装配图、零件图、电气原理图与设计说明书等设计文档。最后，对五轴机的A/C回转进给轴进行了详细的分析和校核，计算表明，该A/C回转进给轴设计符合要求。
