M6354-吸尘式路面清理机设计 下载积分：50　资料编号： M6354

作品包括:

Word版设计说明书1份，共45页，约13000字

CAD版本图纸，共10张

摘要

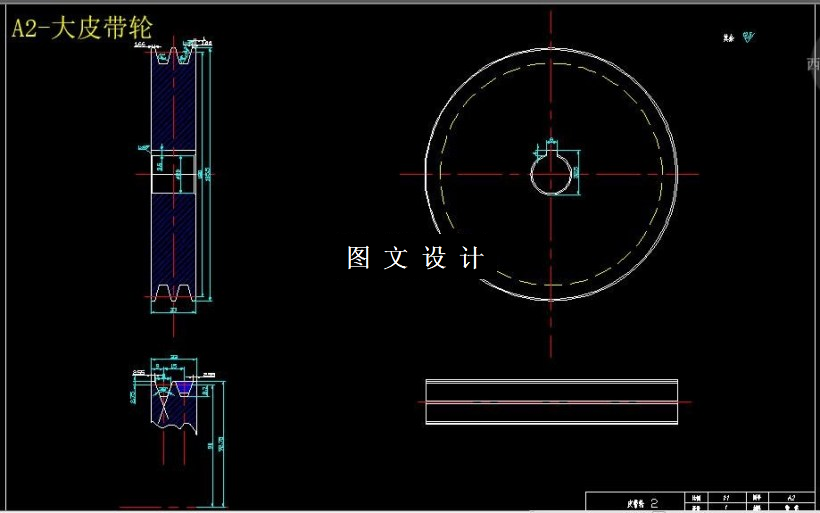

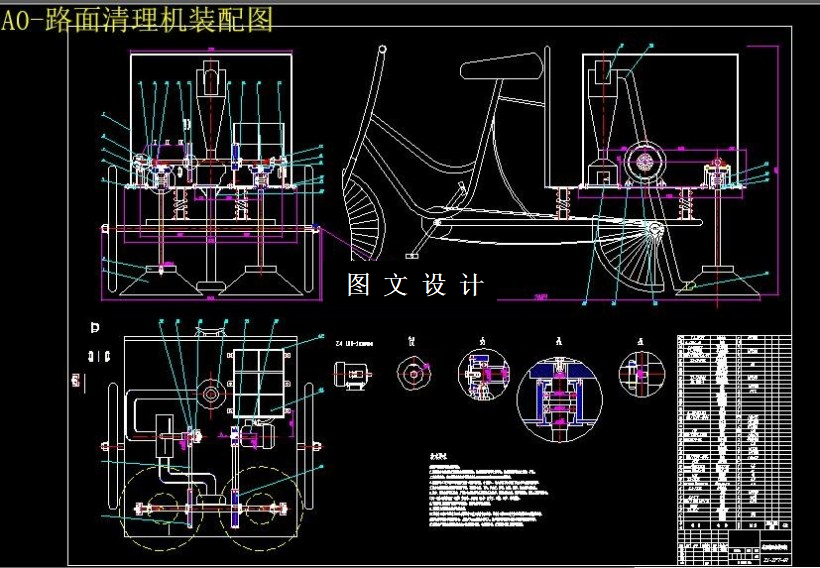

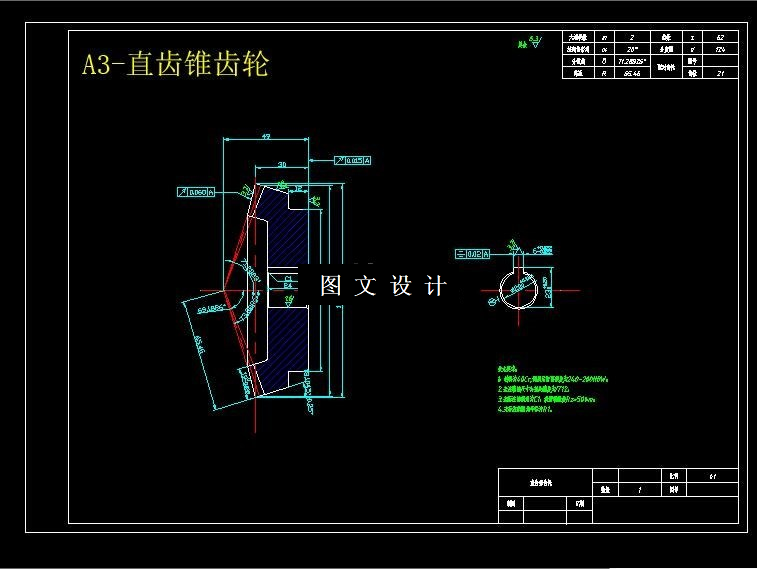

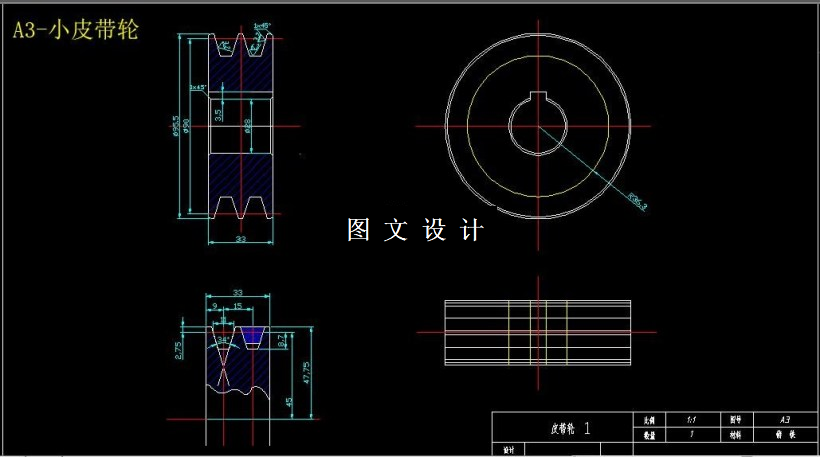

本次设计，主要运用所学的机械设计以及机械原理方面的知识和CAD软件，设计出路面清理机的运动方案，再通过机械设计以及机械设计手册等书籍的参考设计出整套机构，以实现道路清理的功能，本次设计开发了一种简单实用的清扫装置，对路面的灰尘先进行吸收，再通过旋风除尘器将灰尘集中后，统一处理，并且设计出了装配图以及机构件图。 机械运动原理为：直流电机带动皮带轮转动，通过皮带带动带轮转动，带轮的转动带动轴转动，通过轴转动带动皮带轮，锥齿轮转动。皮带轮通过皮带带动皮带轮转动，从而通过风机轴带动风机工作;锥齿轮和锥齿轮啮合改变传动方向，同时带动与锥齿轮在同一轴上的滚刷转动，将路面上的垃圾扫向滚刷中间，再通过风机产生的负压将垃圾从吸嘴吸入，通过风机的作用将垃圾送入旋风除尘器进行沉降。垃圾最终降落在收集箱中，而空气最终通过旋风除尘器的排气管排出。
