M6355-挖掘机结构的设计与运动仿真 下载积分：50　资料编号： M6355

作品包括:

Word版设计说明书1份，共68页，约22000字

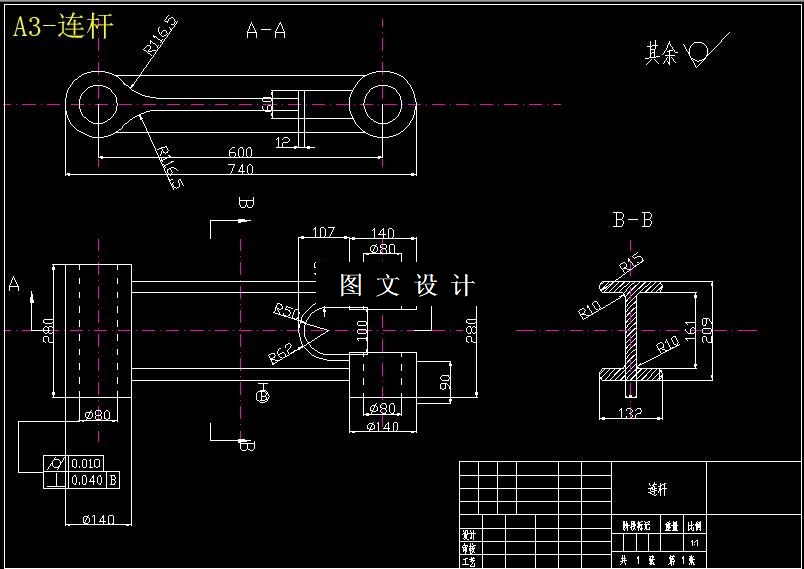

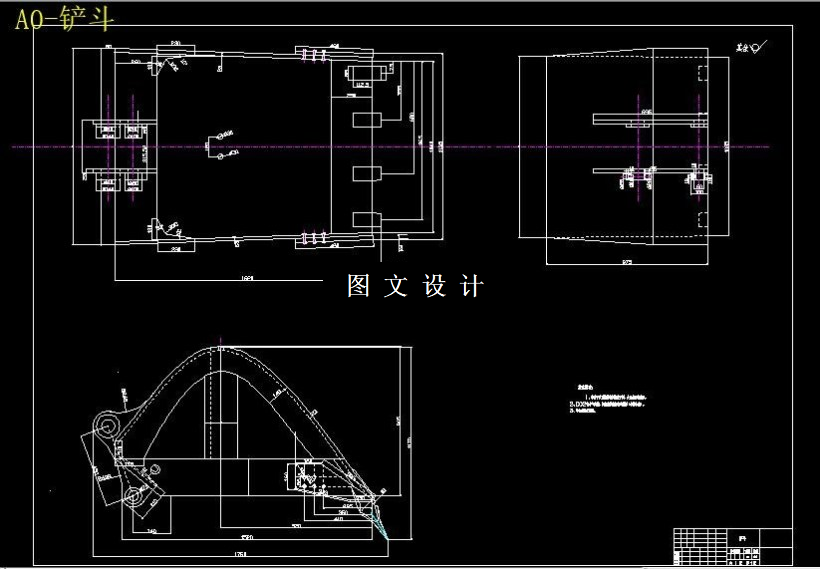

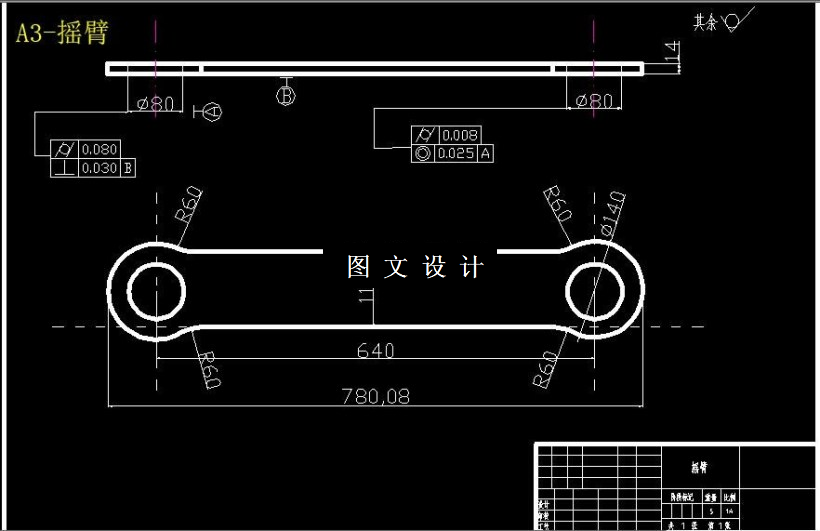

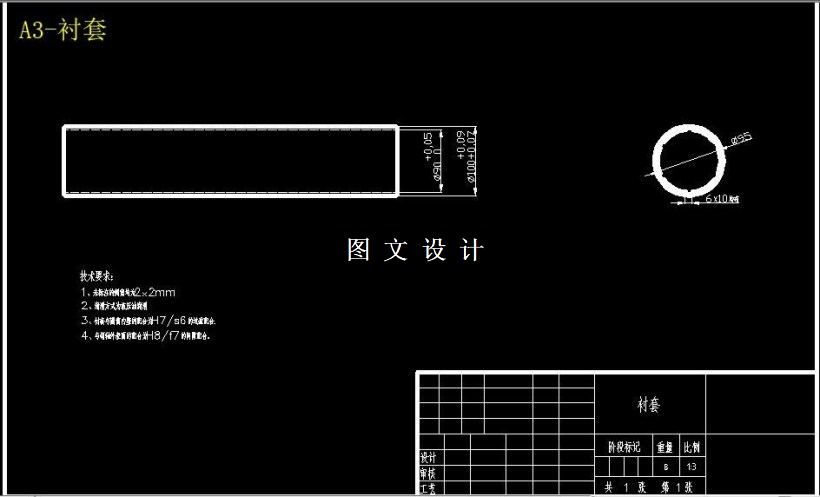

CAD版本图纸，共5张

仿真动画一份

摘要

液压挖掘机的工作装置是直接完成挖掘任务的装置，它由动臂、斗杆、铲斗等三部分铰接而成；其工作过程是由动臂的上升下降，斗杆的伸出和回收，铲斗的挖土和卸土，以及上部平台的360°回转等动作组成。从外观上看，挖掘机主要由工作装置、上部转台和行走机构三部分组成。 本说明书主要对挖掘机进行总体结构和工作装置设计。首先，提出整机的方案并初步确定各部件的结构尺寸，进而完成了动臂、斗杆、铲斗等部件的运动学分析，并对工作装置各部件进行了计算和校核。最后，运用Proe三维软件绘制了挖掘机的整体三维效果图，实现了挖掘机的三维动画。
