M6368-电动液压助力转向系统的设计与分析 下载积分：50　资料编号： M6368

作品包括:

Word版设计说明书1份，共60页，约30000字

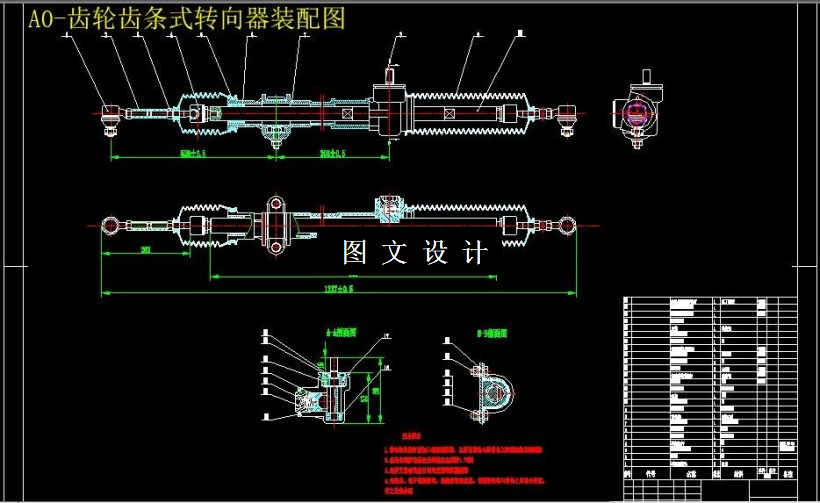

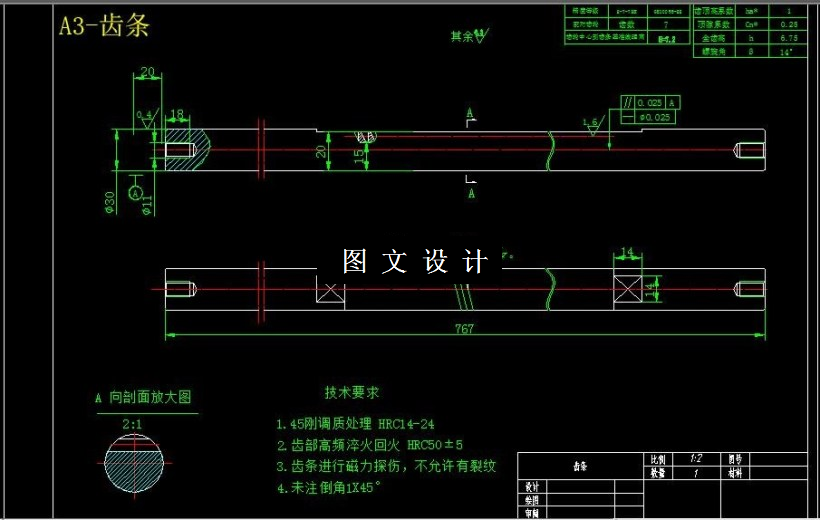

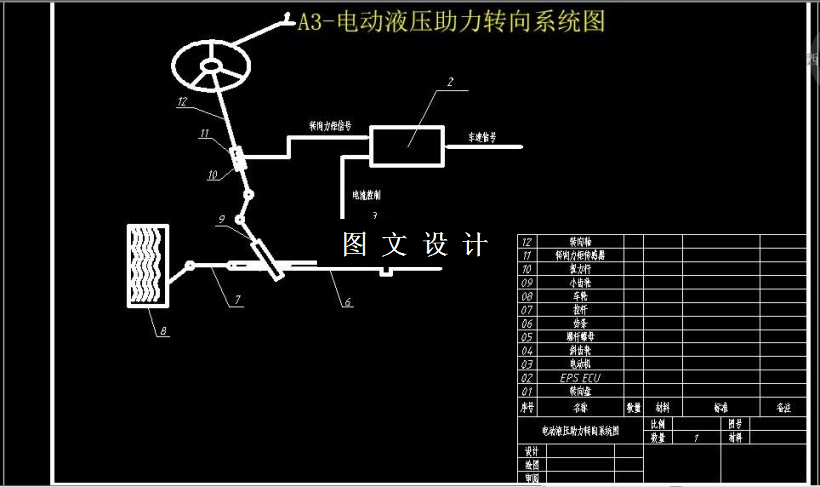

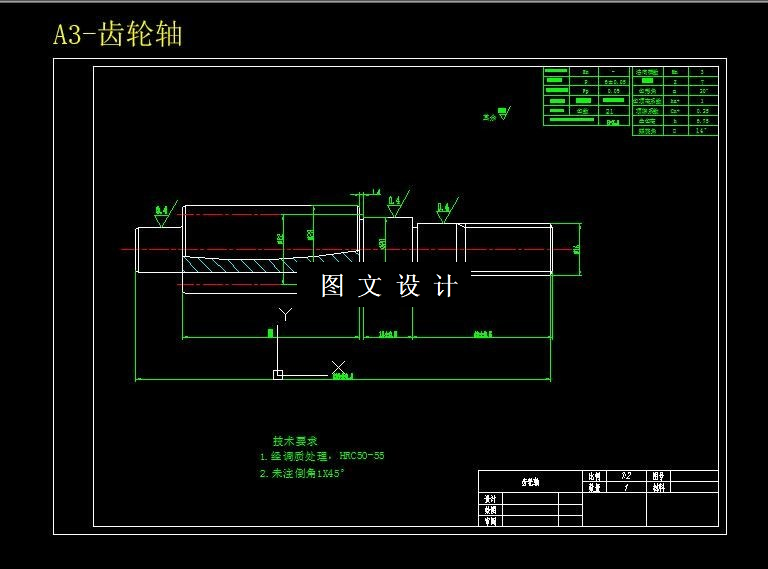

CAD版本图纸，共4张

摘要

电动液压助力转向系统(Electro．Hydraulic Power Steering System简称EHPS)是集液压助力转向和电动助力转向的于一体，采用直流电机驱动液压助力转向油泵，就算转向助力与发动机转速无关，也可根据汽车的转向需要提供动力，又发挥液压驱动系统的优势，由于有液压系统的存在，提高了转向平顺感觉，衰减道路冲击，提高了驾驶的舒适性和安全性。 目前国内外小型汽车上主要用的都是齿轮齿条式转向器。齿轮齿条式转向器转向器式是将司机对转向盘的转动变为或齿条沿转向车轴轴向的移动，并按照一定的角传动比和力传动比进行传递的机构。其基本结构是一对相互啮合的小齿轮和齿条。转向轴带动小齿轮旋转时，齿条便做直线运动。有时，靠齿条来直接带动横拉杆，就可使转向轮转向。所以，这是一种最简单的转向器。它具有结构简单、紧凑、质量轻、刚度大、转向灵敏、制造容易。成本低，正、逆效率都高一级便于布置等优点，而且特别适合于在、烛式和麦弗逊式悬架配用，因此，目前它在轿车和微型、轻型货车上得到了广泛的应用。 本文在前人研究的基础上，对电动液压助力转向系统进行了简单的设计，并对主要传向机构-齿轮齿条传动机构进行了详细的设计与分析，在此基础上，对其进行了优化分析。
