M6380-三孔轴承盖加工工艺及Z5030钻床夹具设计 下载积分：50　资料编号： M6380

作品包括:

Word版设计说明书1份，共56页，约18000字

任务书一份

外文翻译一份

CAD版本图纸，共6张

摘要

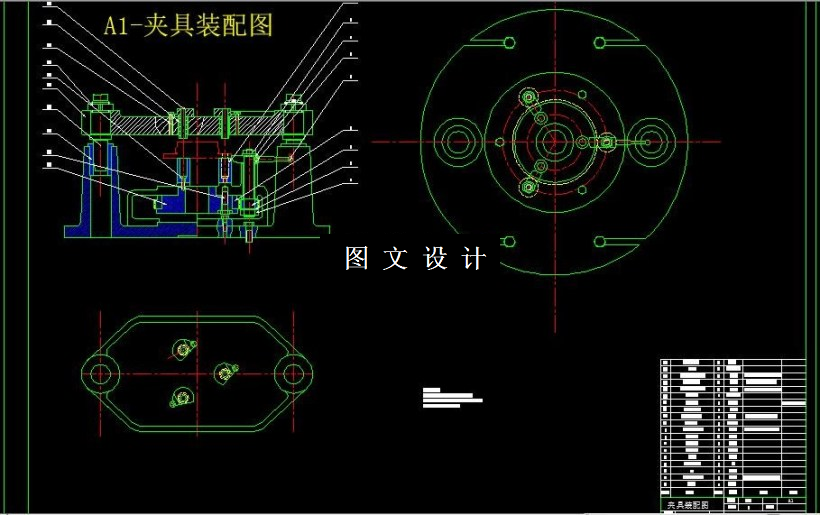

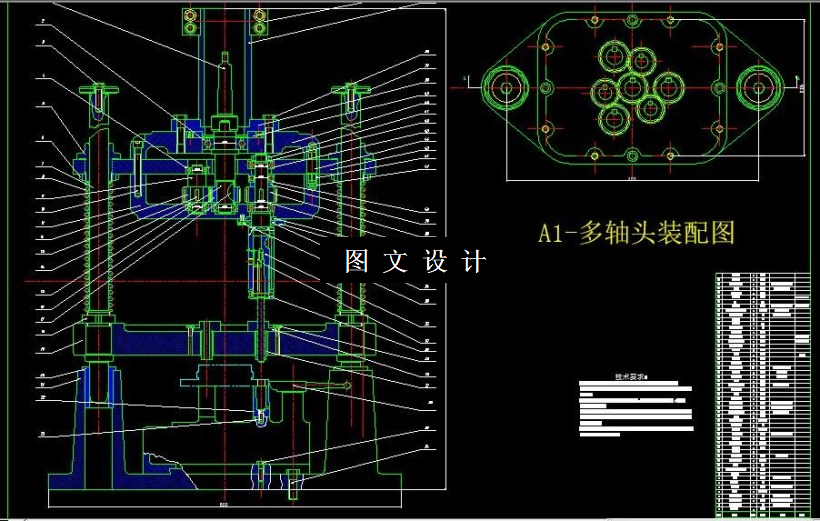

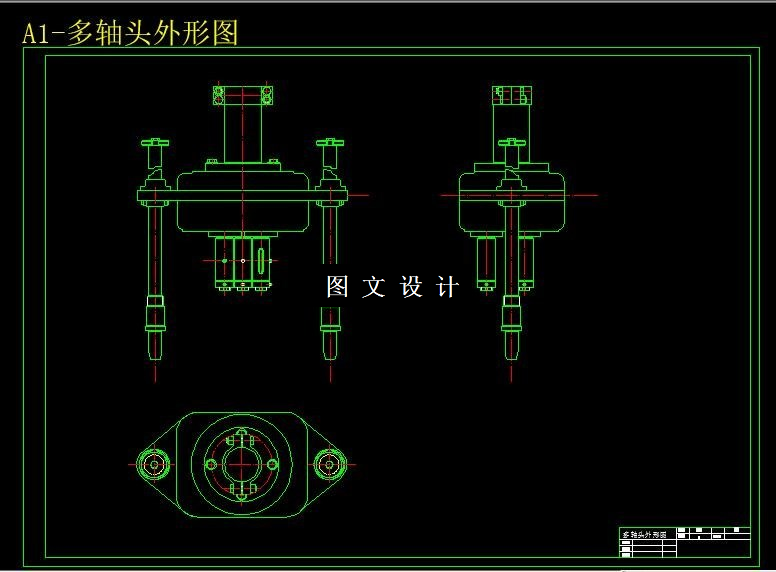

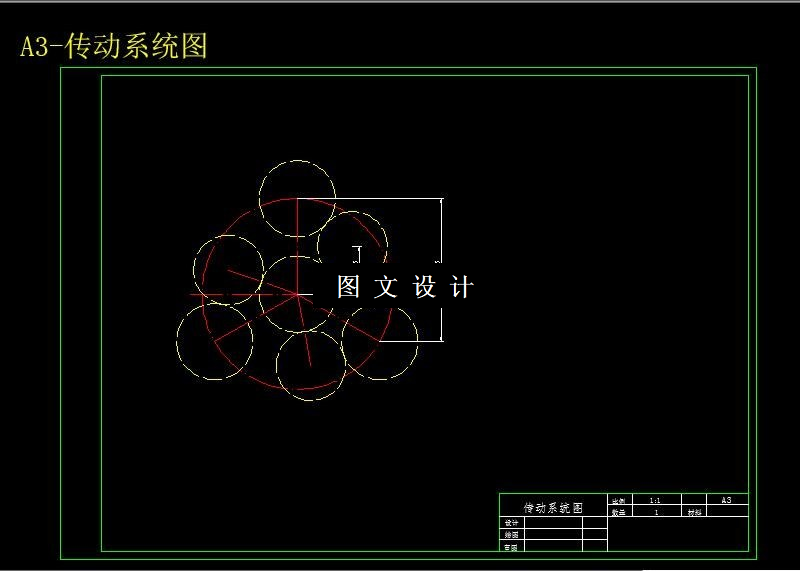

本文是立式Z5030钻床用均布三轴头设计，该三轴头是利用法兰盘固定到钻床Z5030的，用于同一平面均匀分布三孔的零件中大批量生产。三轴头的设计参数来源于一般的加工工艺条件，以适应更广阔的加工范围。根据这些工件的切削条件，可以确定三轴头的工艺主参数。主参数确定后便可以进行三轴头的总体设计。 三轴头的传动原理是通过齿轮啮合增加钻削轴的轴数，以满足三孔加工的要求。通过单级齿轮啮合，输入轴和输出轴的转向没变，但由于齿轮分支传动，变成三根输出轴。可以看出，改装后的三轴钻床可以同时完成三个孔的钻、扩、铰等工序。工艺范围可以满足一般加工情况的孔类钻削要求，还可以用于攻丝、扩、锪孔等加工装置。此外该装置具有结构简单、操作方便、应用范围广等特点，值得推广。
