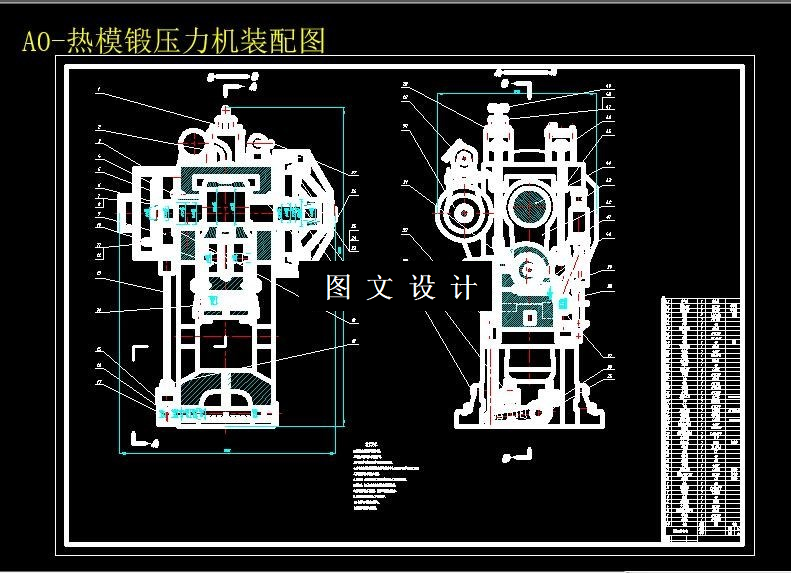

M6384-16000KN型热模锻压力机结构设计 下载积分：50　资料编号： M6384

作品包括:

Word版设计说明书1份，共70页，约16000字

任务书一份

外文翻译一份

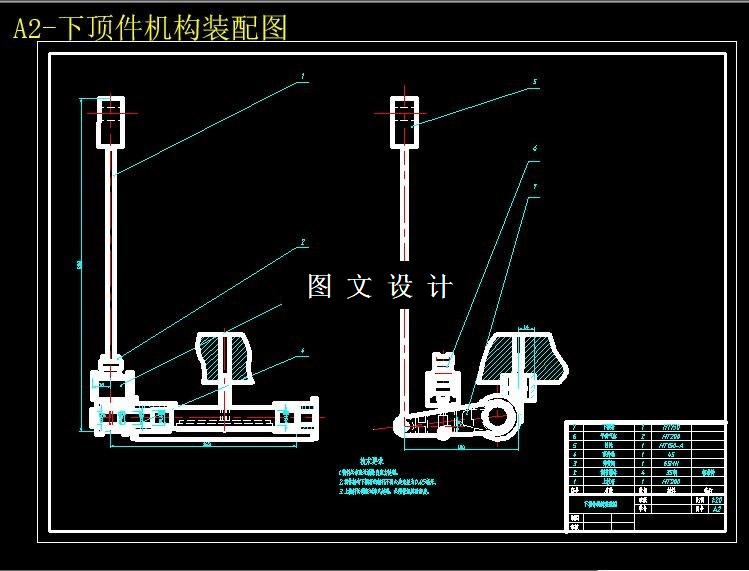

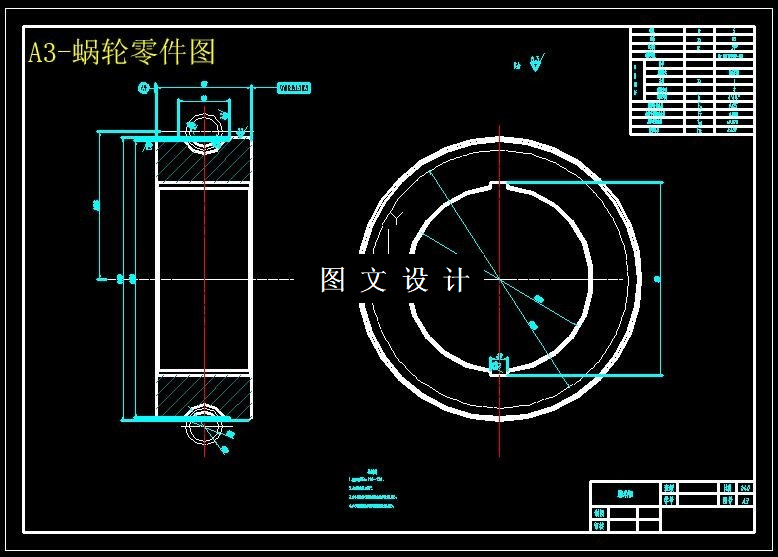

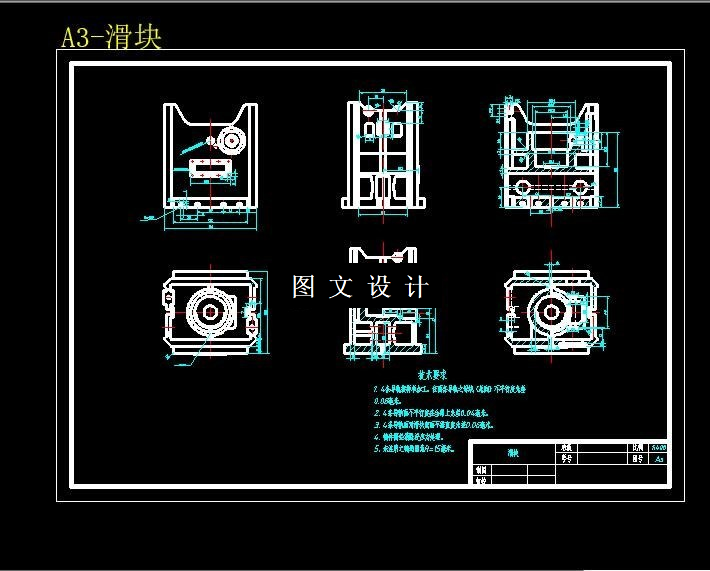

CAD版本图纸，共9张

摘要

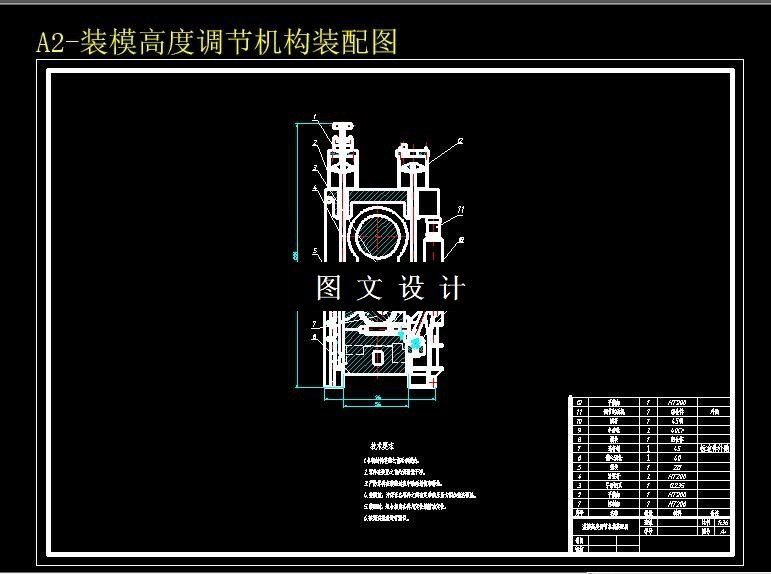

锻压机械在工业中占有极其重要的地位，广泛应用于几乎所有的工业部门，如机械、电子、国防等。然而，在锻压机械中，又以热模锻压力机最为广泛，占非常高的比例。 热模锻压力机是以曲柄滑块机构作为运动机构，依靠机械传动将电动机的运动和能量传给工作机构，通过滑块给模具施加力，从而使毛坯产生变形。 本次设计为连杆式热模锻压力机，参照国内现有相关型号压力机，进行了16000KN机械压力机主要工作系统设计。设计分三步进行：首先，拟定总传动方案；其次，设计主要零部件；最后，进行经济评估。 本设计中主要包括以下设计部分：曲柄滑块机构的设计计算、传动系统的设计计算、离合器和制动器的设计计算、机身的结构设计和飞轮的设计以及支撑附属装置的设计。 本次设计方案均采用同类设计中最新的零件类型及布置方式。通过离合器和制动器进行气动连锁控制。用采用偏心轴承来达到调节装模高度的目的，以适应不同高度的模具。采用四面调节导轨，提高了压力机的精度，并装有过载保护装置、滑块平衡装置等，使机器更加安全、可靠。
