M6385-平锻机结构设计 下载积分：50　资料编号： M6385

作品包括:

Word版设计说明书1份，共51页，约17000字

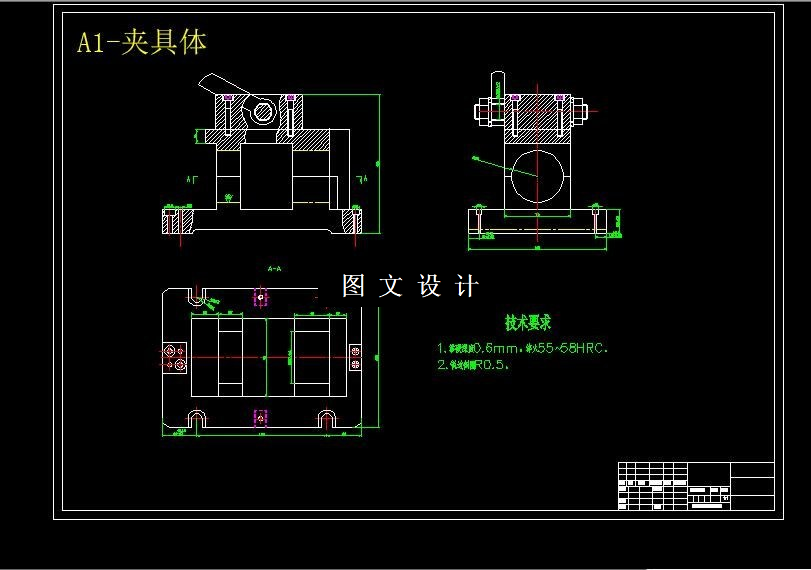

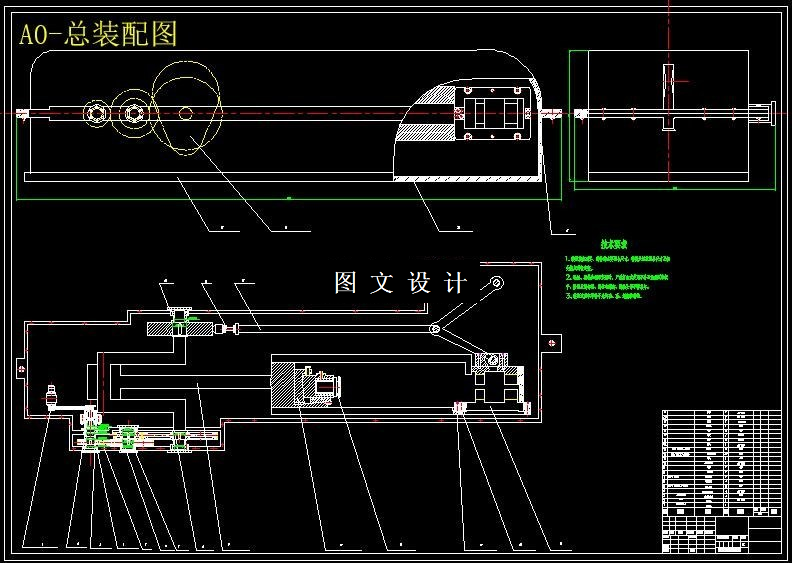

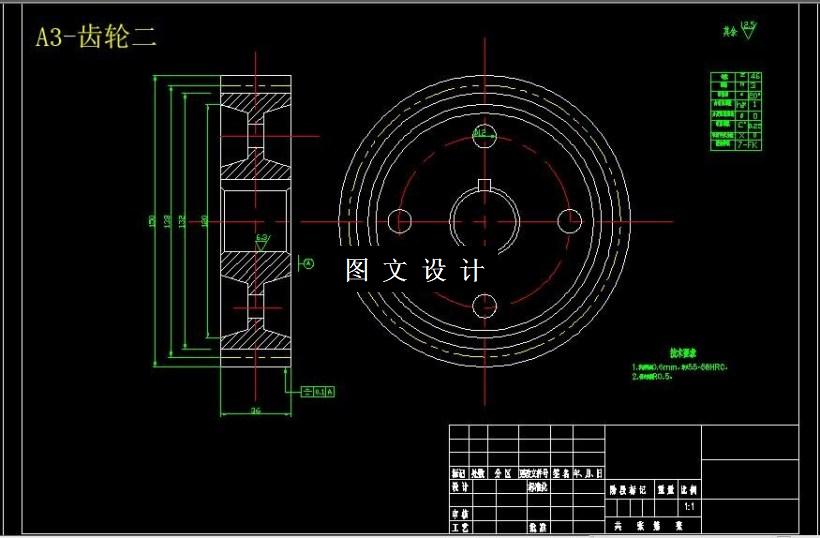

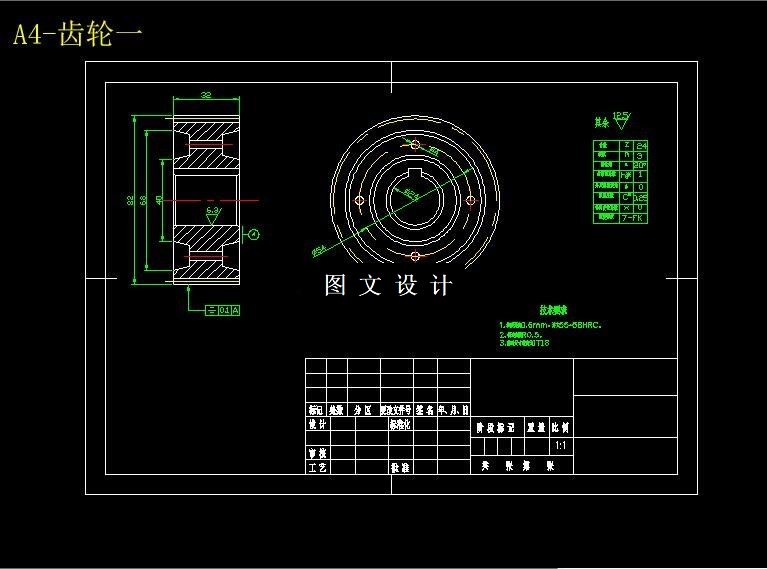

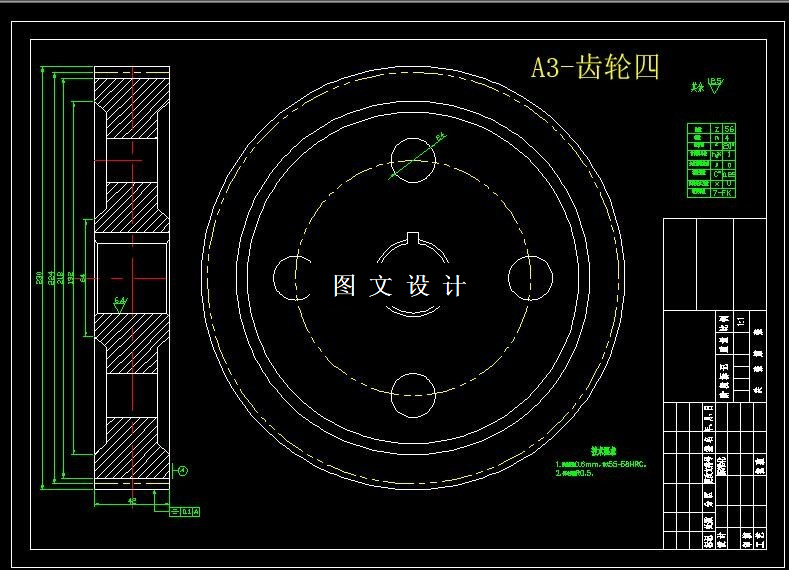

CAD版本图纸，共10张

摘要

本次设计内容涉及了机械制造及夹紧机构的设计、平锻机结构设计、传动系统的设计、公差配合等多方面的知识。 平锻机结构设计包括传动系统的设计、夹紧机构的设计、滑块及零部件的加工设计。在结构设计中要首先对平锻机进行分析，了解平锻机的结构，设计出平锻机的传动系统，并选择好所需要的零件，设计出合理的零件；接着对零件进行尺寸计算，；然后根据所给参数计算主传动部分的功率及扭矩、公称压力及每分钟滑块行程次数，之后再对传动系统所需的连杆、齿轮、轴以及轴承的计算设计，接着进行夹紧机构的设计，选择设计出夹具的各个组成部件，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
