M6393-数控磨床自动移动中心架设计 下载积分：50　资料编号： M6393

作品包括:

Word版设计说明书1份，共25页，约16000字

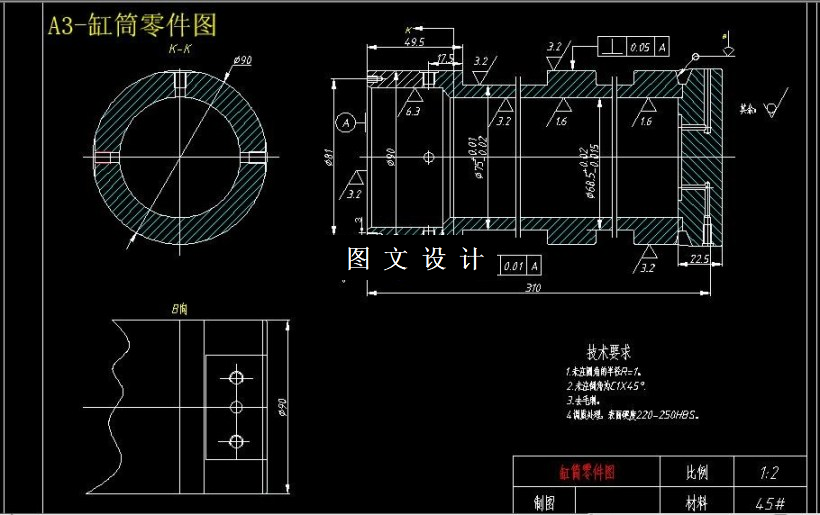

CAD版本图纸，共4张

摘要

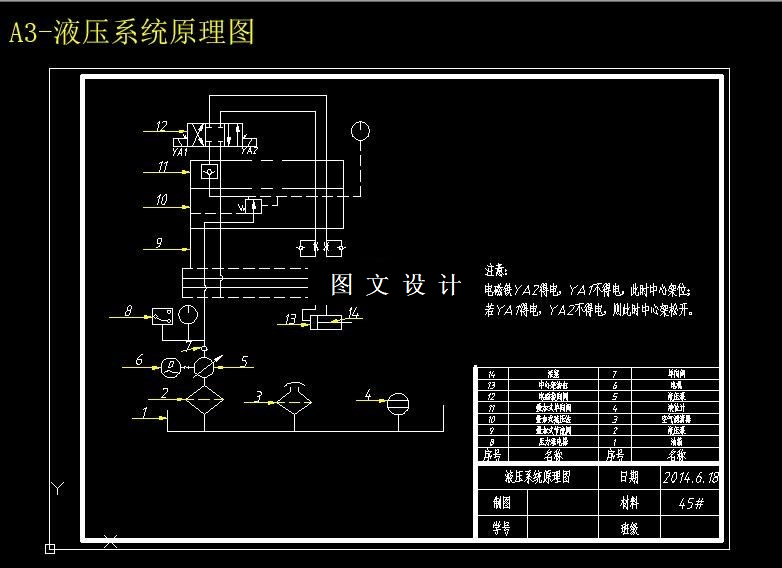

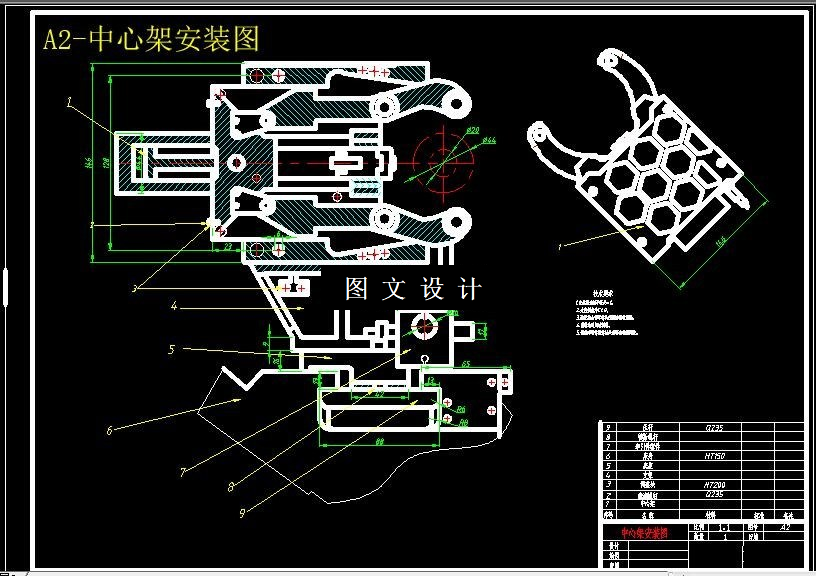

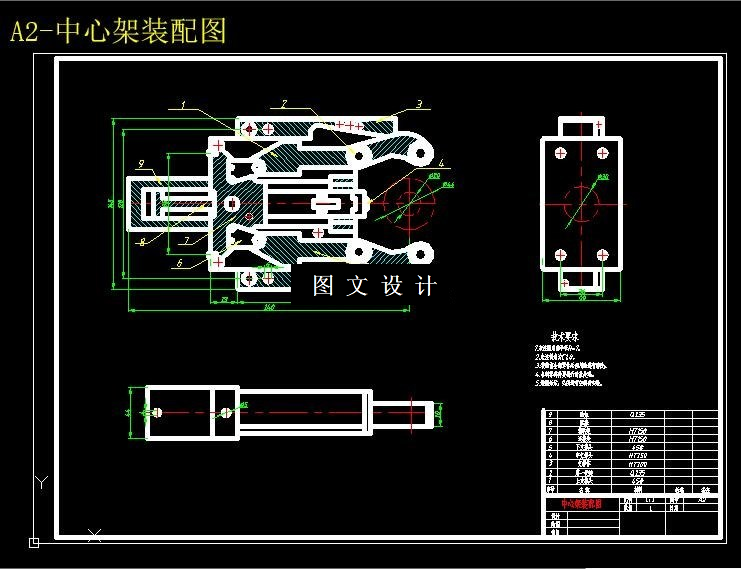

一般来讲，轴的长度和直径之比越大，则刚度越小.特别是细长轴，由于工件的刚性减弱，切削力使工件变形加大，在磨削过程中，细长轴在磨削力和磨削热的作用下容易产生变形、发生震动、出现较大的加工误差。应此，磨削细长轴的关键是如何增加工件的支撑刚度，减小磨削力和磨削热。故机床在加工细长轴这类特殊零件的时候，采用方法之一就是中心架支撑，中心架是保证这类工件在数控机床上加工精度的主要附件之一。为了解决上述问题，本文对传统现有的中心架进行分析对比，设计了一种液压自动定心中心架，主要完成了从方案的初步设计再到结构设计原理说明进行了详细的介绍。难点在于安装中心架时支持中心与工件中心相重合。磨削后的支撑圆的径向跳动偏差在0.02～0.03mm之间。能实现自动定心、自动移动，绘制了装配图及安装图，阐述了液压控制原理并且此液压中心架在数控磨床上安装方便、运行可靠。能更好的满足数控磨床在加工工件时的精度要求。
