M6404-盒体塑料注射模模具设计 下载积分：50　资料编号： M6404

作品包括:

Word版设计说明书1份

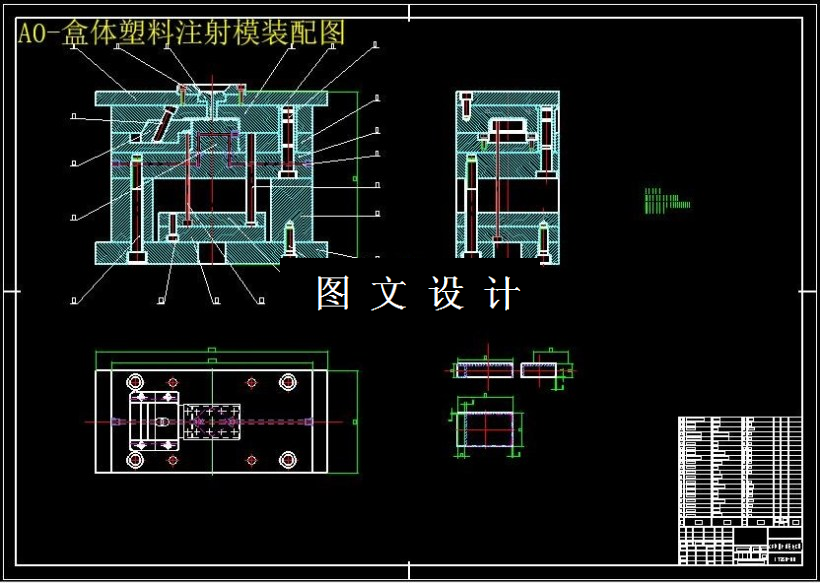

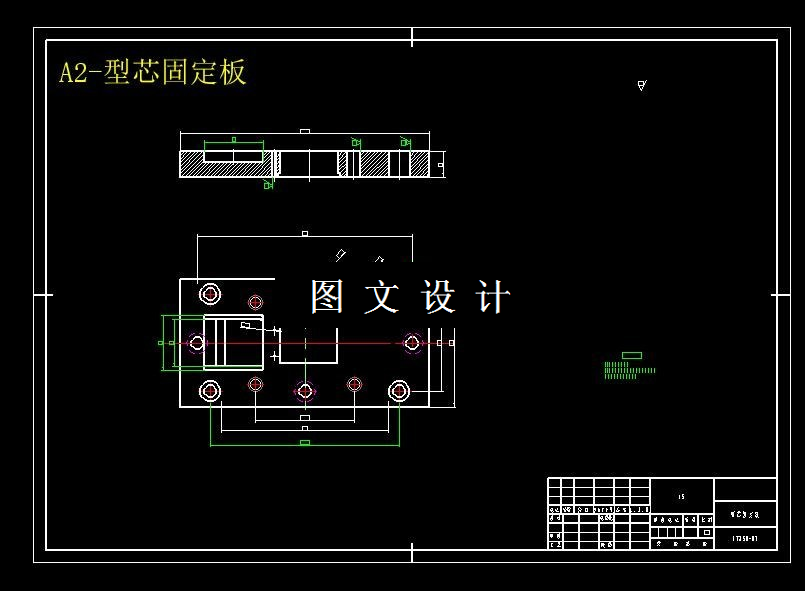

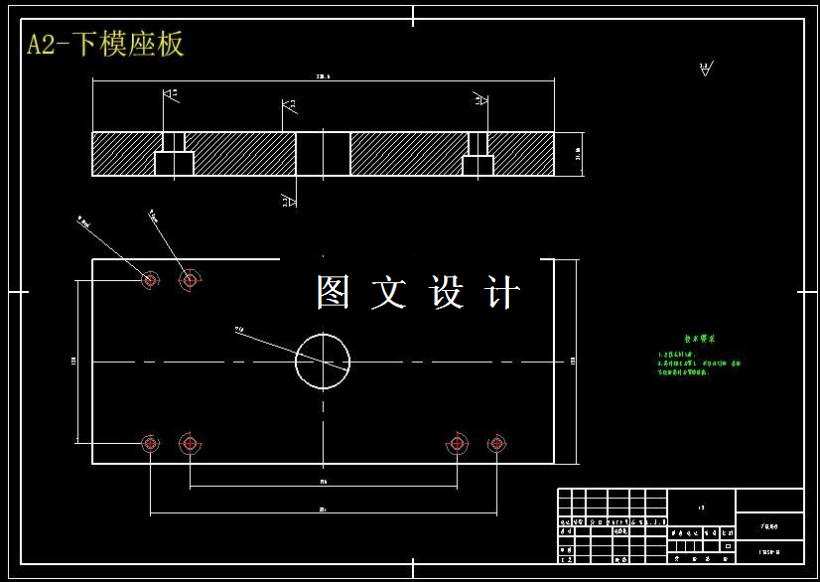

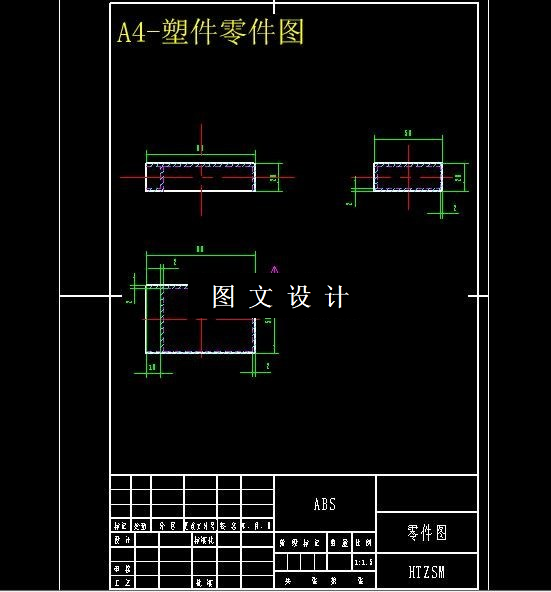

CAD版本图纸，共18张

摘要

该塑料制件，尺寸公差执行5级标准，制件的主要难度在于方孔、凹槽的尺寸和位置精度，表面质量要求。由于制件较小，零件壁厚较小，有侧孔需考虑侧向抽芯机构。由于要求表面质量所以采用表面痕迹较小的交口形式，在这里可以选择测交口和中心交口，又因为零件中心有孔，所以点交口不合适，采用中心交口。型芯材料采用CrWMn，热处理HRC50～55。
