M6424-支撑件注射模设计 下载积分：50　资料编号： M6424

作品包括:

Word版设计说明书1份，共20页，约10000字

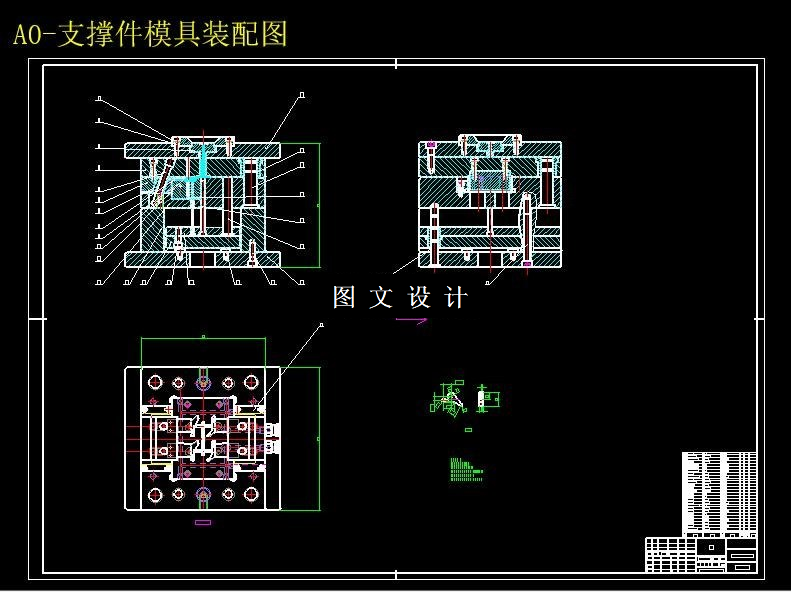

CAD版本图纸，共13张

摘要

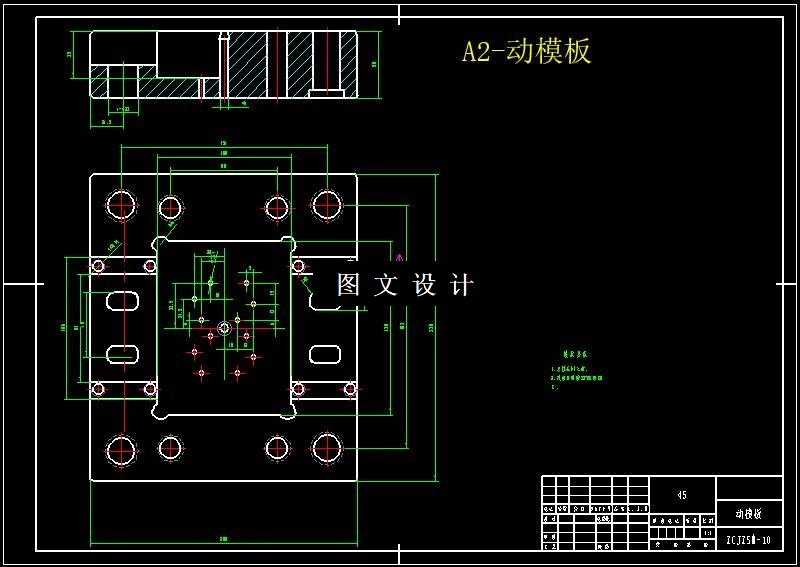

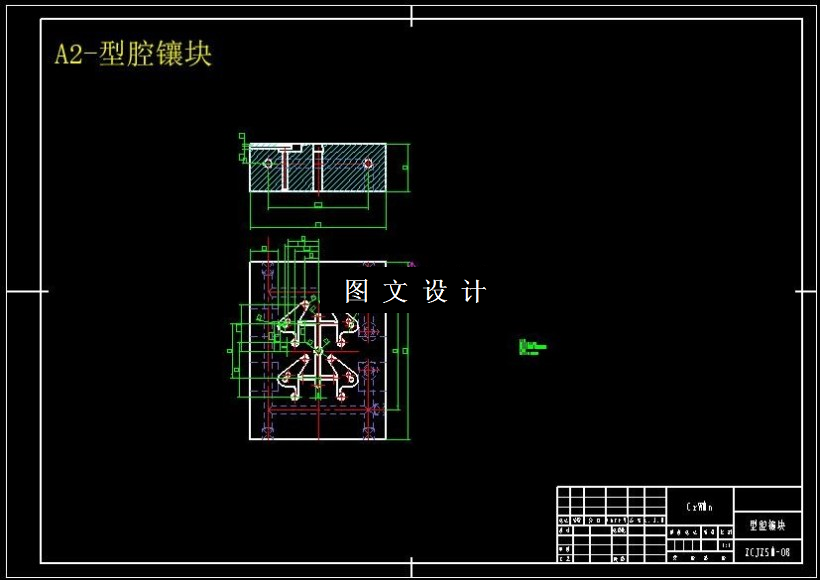

本设计着重对模具结构的设计，同时详细介绍了ABS的成型特点，详细介绍了阀盖的成型特点以及要领，注塑机的选择，同时强调了注射模具结构是塑料模具设计的灵魂，它不仅决定了模具的功能，同时也决定了模具开发的成本和制造周期及操作的方便安全性。 本模具型腔采用型腔，型腔和型芯相结合形成型腔的结构，便于制造和维护；型芯和型腔分别加工再配合一起，便于加工；定模板和定模座板采用螺钉加销钉固定。动模板，垫块，动模座板采用螺钉加销钉固定，保证了相对位置准确，提高了加工精度。推出机构采用推杆推出。采用中心浇口，一模四腔如此设计出的结构可确保模具工作运行可靠和产品大批量生产的要求。
