M6481-钣金冲压产品工程模模具设计 下载积分：50　资料编号： M6481

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

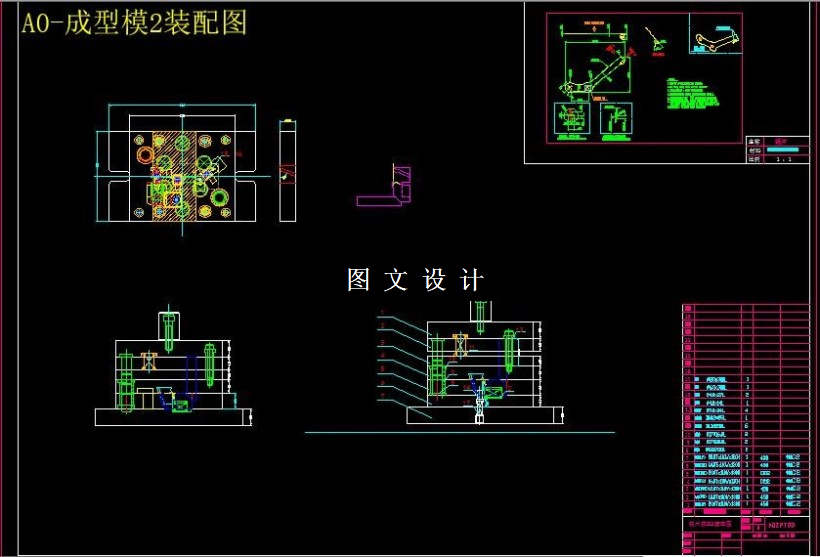

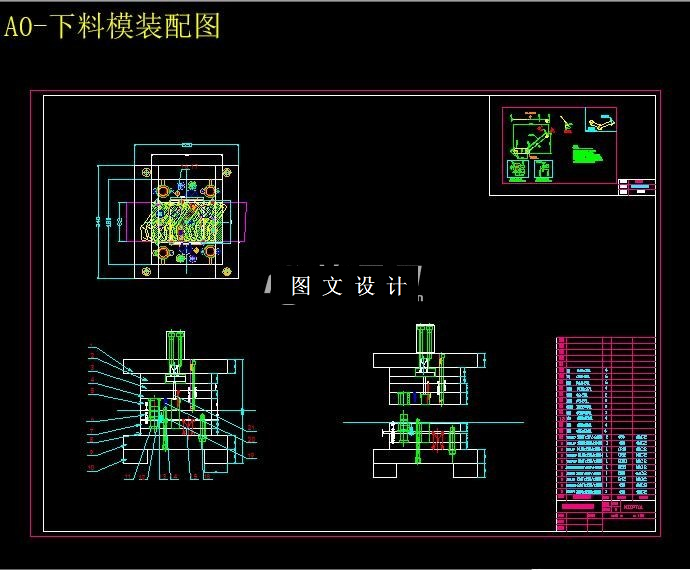

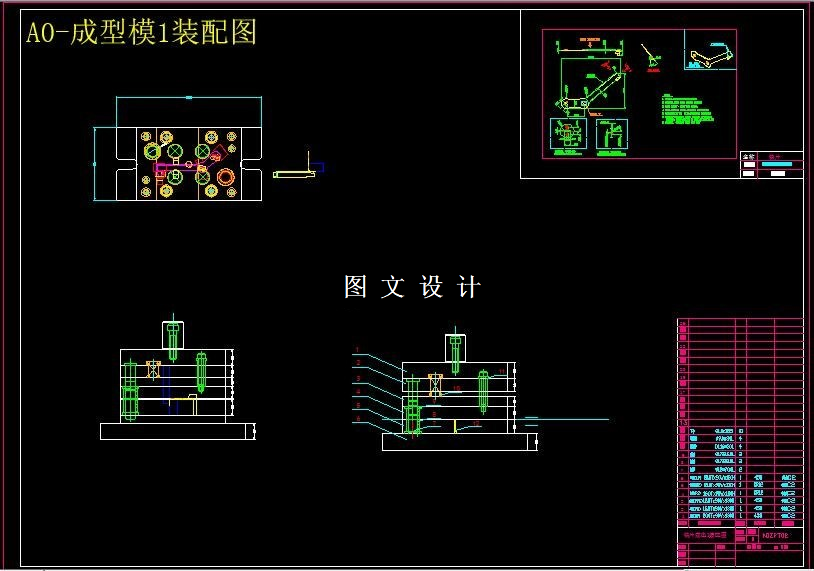

CAD版本图纸，共35张

摘要

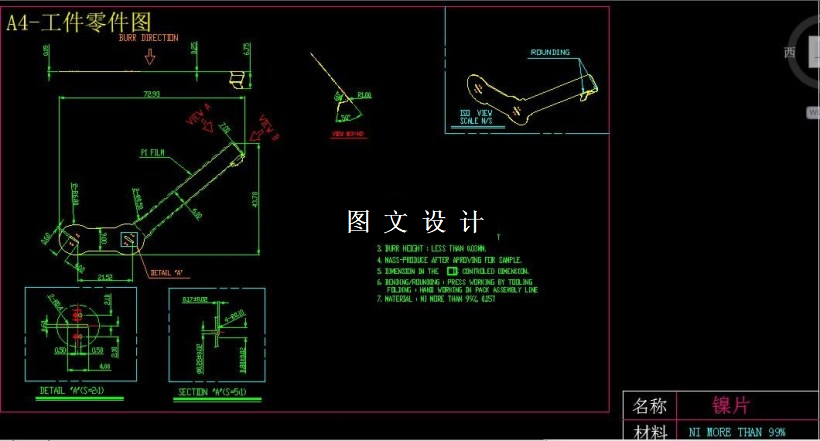

本设计为镍片模具设计，阐述了冲压工程模具的结构形式及工作原理，通过工艺分析进行方案的确定，首先分析了零件的形状，为选取冲压的工序做好了准备；然后估算了零件的尺寸﹑精度，便于选取冲压的方案；最后分析了零件的特征，确定模具的设计参数、设计要点及出件装置的选取。 本设计采用落料、冲孔复合工序；通过冲裁力、推件力、卸料力、弯曲力、总冲压力等的计算，确定压力机设备及模具类型。该模具采用四导柱模架。根据前面所计算出的内容确定模具的凸凹模，凸、凹模尺寸和形状。设计出顶料销、脱料板、止挡板、弹簧、导柱、导套和模柄等模具的主要零部件，从而完成整个模具的设计工作，其中一些零件是标准的零件，可以根据设计要求查表选取如：导柱、导套、模架、螺母、销钉等。因是薄料零件的加工，落料凸、凹模采用配合加工；所以凸、凹模需做成与工件一致的阶梯形式，以保证工件加工要求，除此之外，凸凹模采用正装形式装配，该模具操作方便、安全可靠、降低了劳动强度和生产成本,能保证产品质量, 提高了生产效率。
