M6485-18T双梁桥式起重机设计-电气控制部分 下载积分：50　资料编号： M6485

作品包括:

Word版设计说明书1份，共35页，约18000字

CAD版本图纸，共3张

摘要

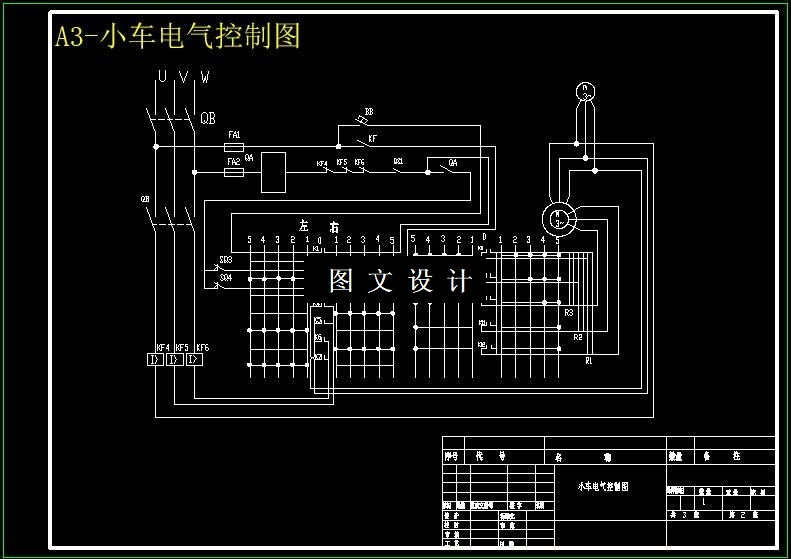

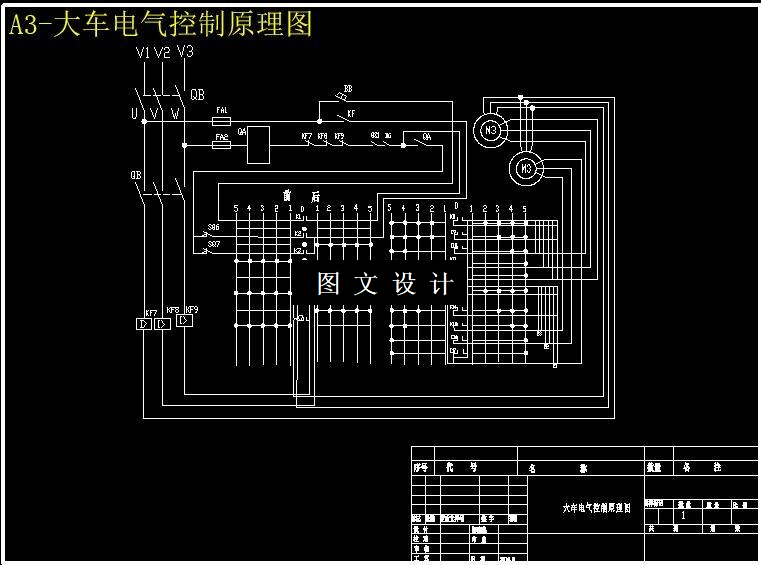

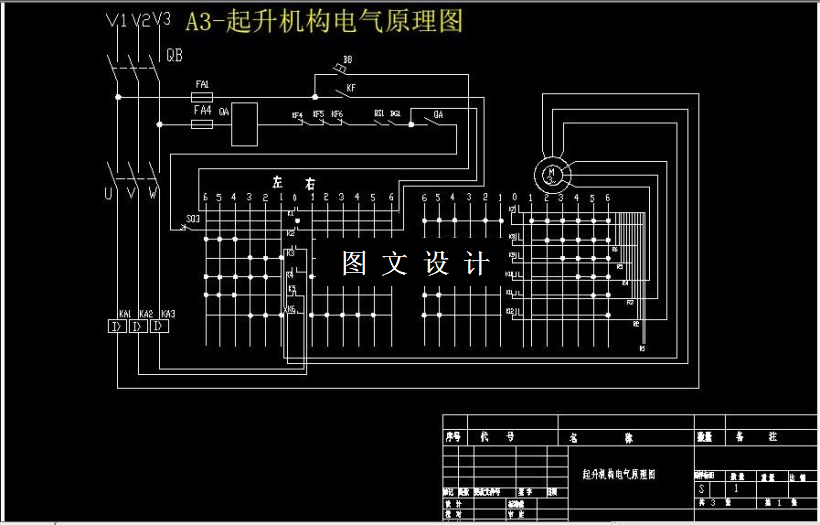

桥式起重机是一种提高劳动生产率重要物品搬运设备，主要适应车间物品搬运、设备的安装与检修等用途。我国生产的吊钩电动双梁桥式起重机额定起重范围为5～500t，一般10t以上，起重机有主、副两套起升机构；300t以上，起重机还有三套起升机构。 电动双梁起重机由桥架、小车运行机构、大车运行机构和电气设备构成。在系统整体设计中采用传统布局的典型结构，小车运行机构采用集中驱动。起升机构滑轮组采用双联滑轮组，重物在升降过程中没有水平移动，起升过程平稳，且钢丝绳的安装和更换容易。相应的卷绕装置采用单层卷筒，有与钢丝绳接触面积大，单位压力低的优点。在起升机构中还涉及到钢丝绳、减速器、联轴器、电动机和制动器的选择等。小车运行机构中涉及小车轮压计算、小车车轮、小车轨道、减速器、联轴器、电动机和制动器的选择计算等。 在起重机控制方面，起升机构用主令控制器和磁力控制屏来实现控制，大、小车运行机构用凸轮控制器直接控制。在控制系统设计中，主要针对起升机构、大车运行机构、小车运行机构电路控制系统的设计及保护电路的设计。利用低压电气元件控制起重机，其使用寿命较长，适合车间恶劣环境。
