M6563-微型数控车床设计 下载积分：50　资料编号： M6563

作品包括:

Word版设计说明书1份，共50页，约20000字

任务书一份

开题报告一份

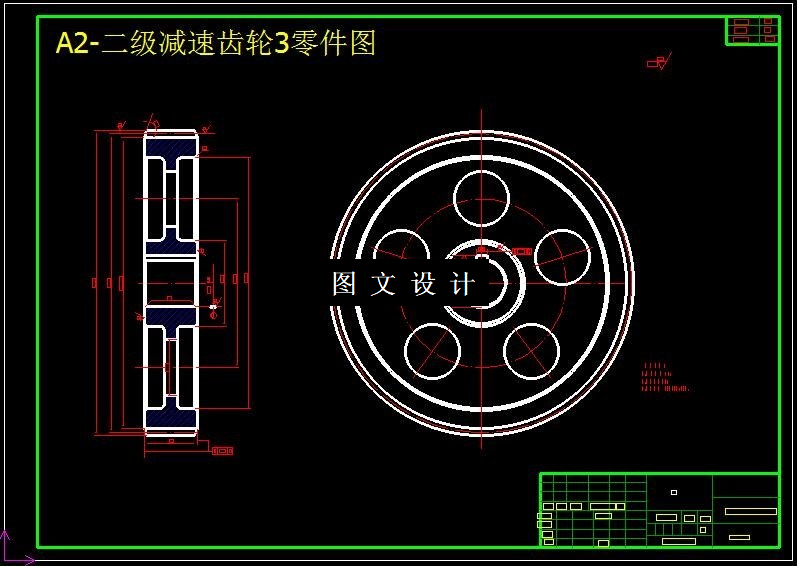

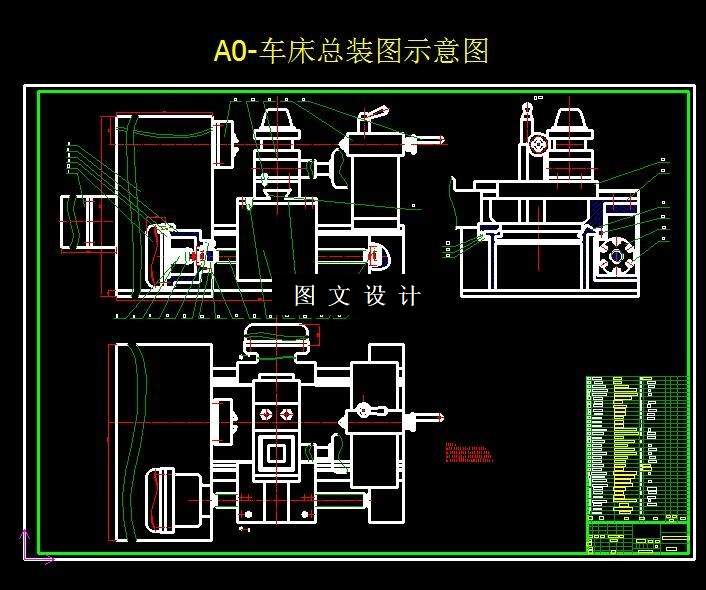

CAD版本图纸，共10张

摘要

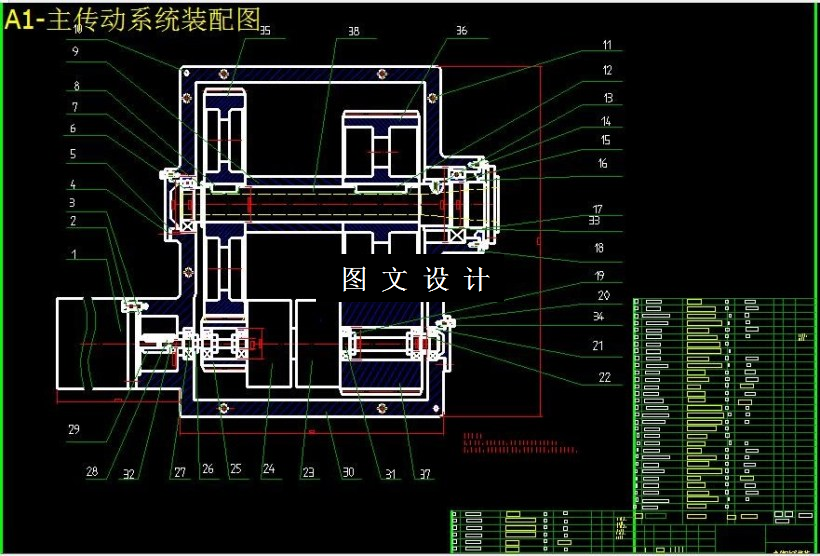

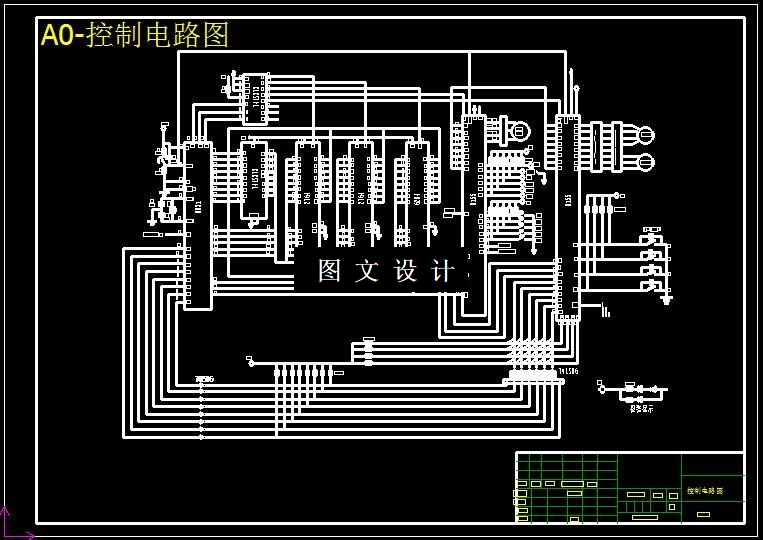

此次设计包括机床的机械传动主运动系统设计，其中还包括齿轮模数计算及校核，主轴的设计及其刚度的校核，主轴组件的设计与选型，传动轴的设计及其刚度校核和传动轴组件的设计与选型等，纵向进给传动系统运动设计，横向进给传动系统运动设计，床身与导轨设计和控制系统的设计，变频调速电动机和步进电动机型号的选择以及刀架型号的选择等。该车床结构简单、成本低、体积小，适于教学，该系统人机界面友好、操作方便。本文是对整个设计工作较全面的介绍和总结。主要设计技术指标与参数： 两个坐标方向的工作行程：X:30mm Z:100mm。 加工精度：0.01mm。 加工材料：石蜡、肥皂类或铝质类等。
