M6608-铝板表面抛光拉丝机设计[含SW三维图] 下载积分：200　资料编号： M6608

作品包括:

Word版设计说明书1份

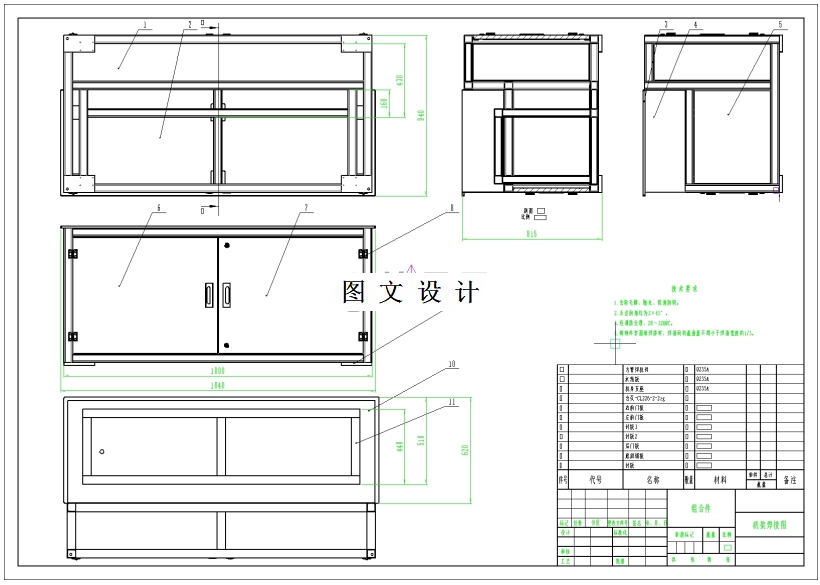

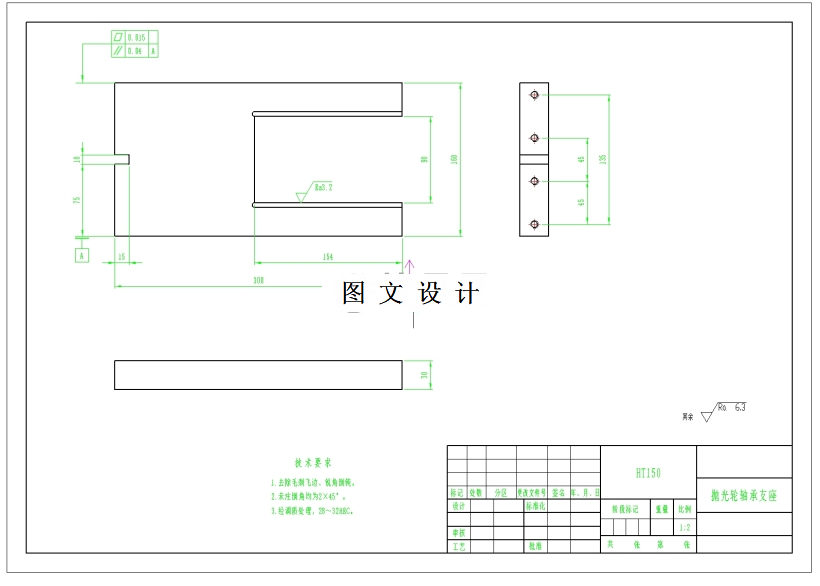

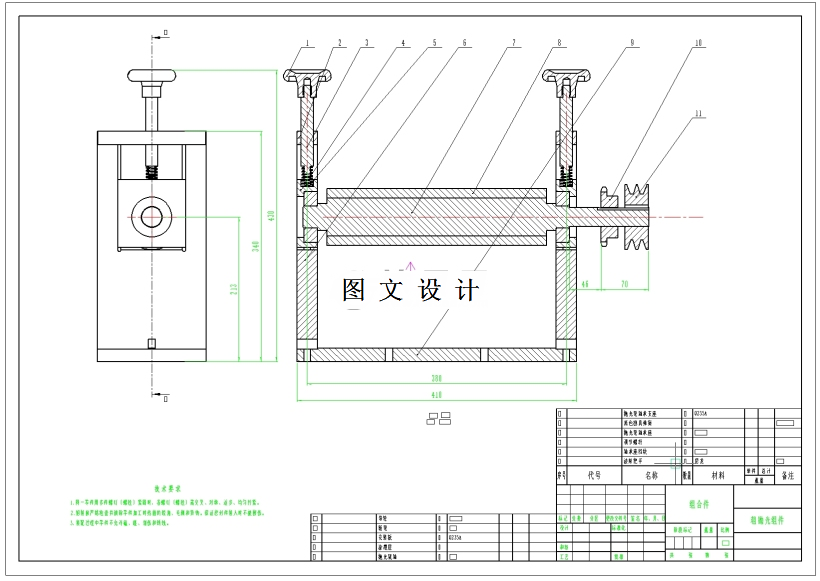

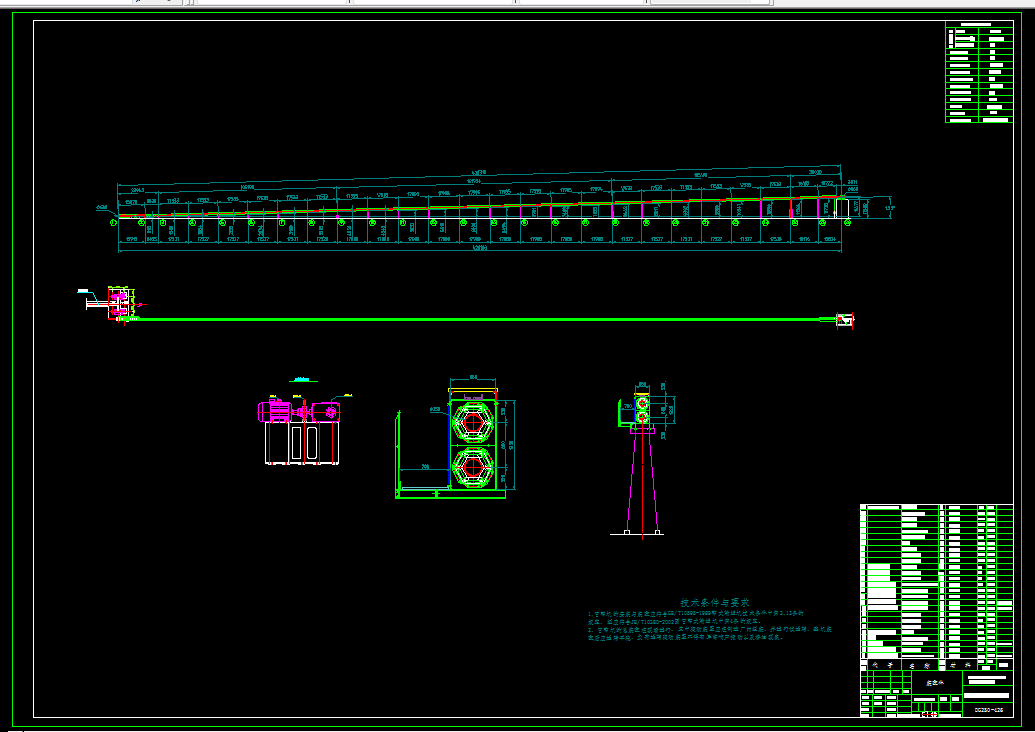

CAD版本图纸，共15张

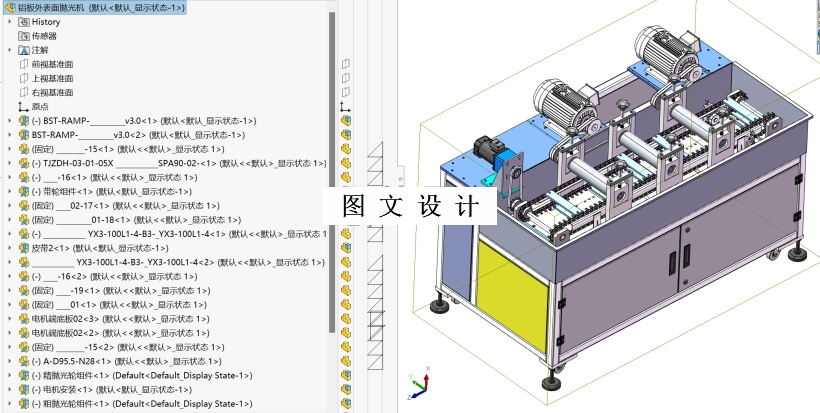

SW三维图一套

摘要

抛光的过程是十分复杂的，抛光的本质是机械、化学和物理三种作用的错综复杂的过程。抛光与研磨的本质是相同的,都是尖硬的磨料颗粒对玻璃表面进行微小切削作用的结果，但由于抛光是用较细颗粒的抛光剂,所以微小切削作用可以在分子大小范围内进行。 在金属切削加工中不同的切削方法选用的刀具不同，采用的切削手段不同，毛刺的形成机理和形状也不相同，加工所产生的毛刺直接影响工件的尺寸精度、形位精度和表面粗糙度。因此本文采用粗抛、精抛和拉丝的组合方式，使得铝合金表面抛光精度大幅度提升。 目前抛光机的缺点是劳动强度大，生产率低且精度不稳定。采用微机控制的机电一体化设备来代替人工作业，可以实现铝合金抛光的自动化，有效地提高生产率。因此研究铝合金表面自动抛光设备，整机主要由粗、精抛光组件、电机、减速器及链轮输送装置等构成，通过电机、减速传动后驱动粗抛主轴、精抛主轴及拉死轴相对转动，相邻的抛光辊轴与铝合金表面形成剪切进行抛光。 本文根据国内外抛光机的研发和使用现状，设计铝合金抛光机，通过查找专利及相关文献，了解铝合金抛光的相关工艺，熟悉了解铝合金抛光机的结构，利用机械传动理论选择恰当的传动方式,设计工作装置和传动装置，通过Solidworks绘制了铝合金表面抛光机的三维图及CAD绘制了工程图纸，并通过有限元的方式分析粗抛主轴在工作过程中的受力状况。
