M6609-同步带输送式矩阵料仓结构设计[含SW三维图] 下载积分：120　资料编号： M6609

作品包括:

Word版设计说明书1份

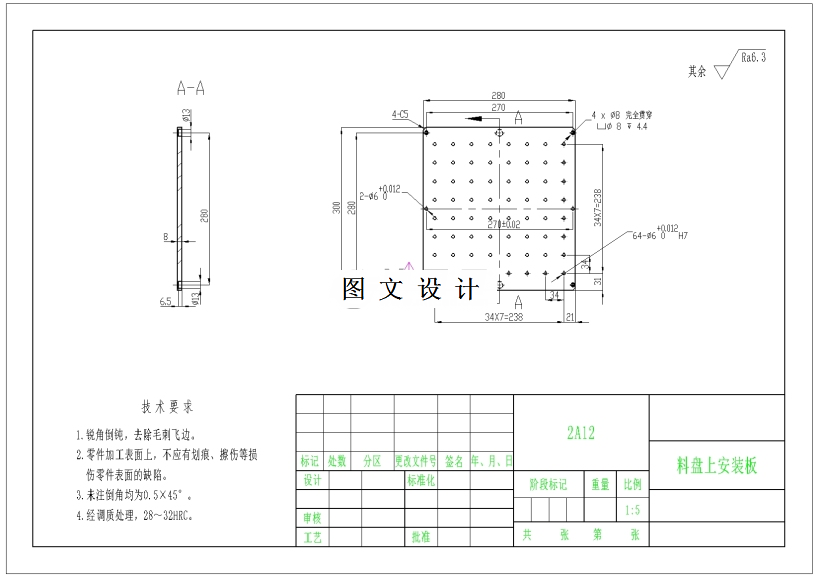

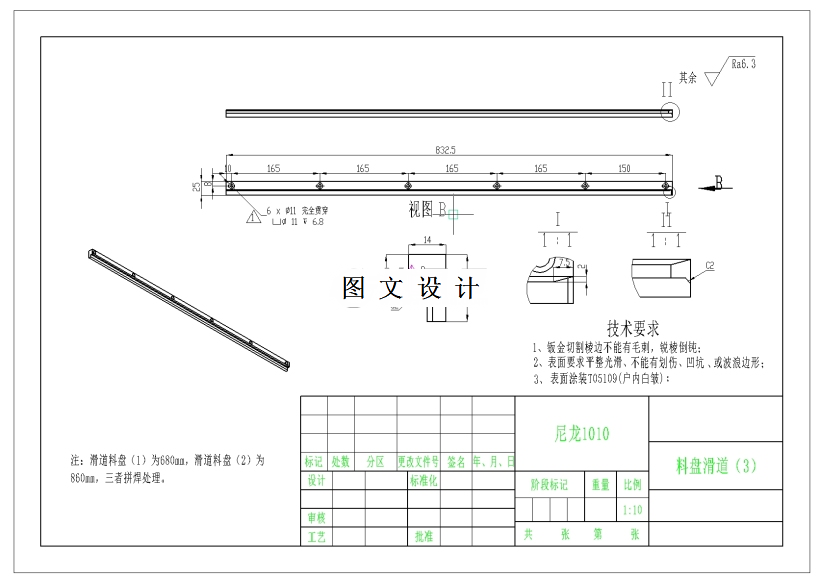

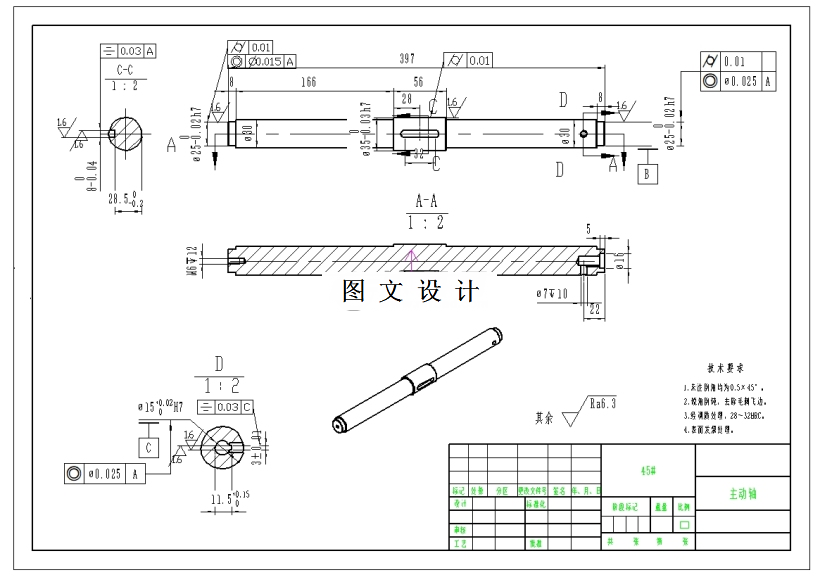

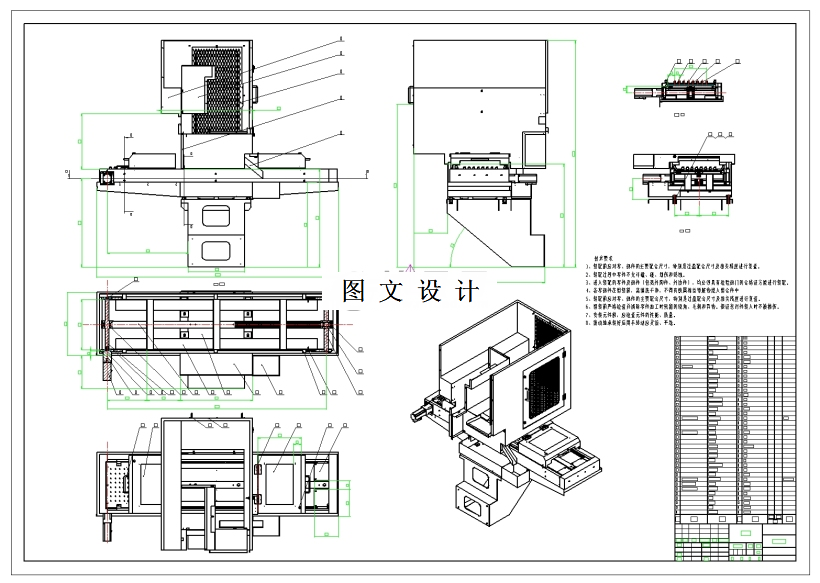

CAD版本图纸，共26张

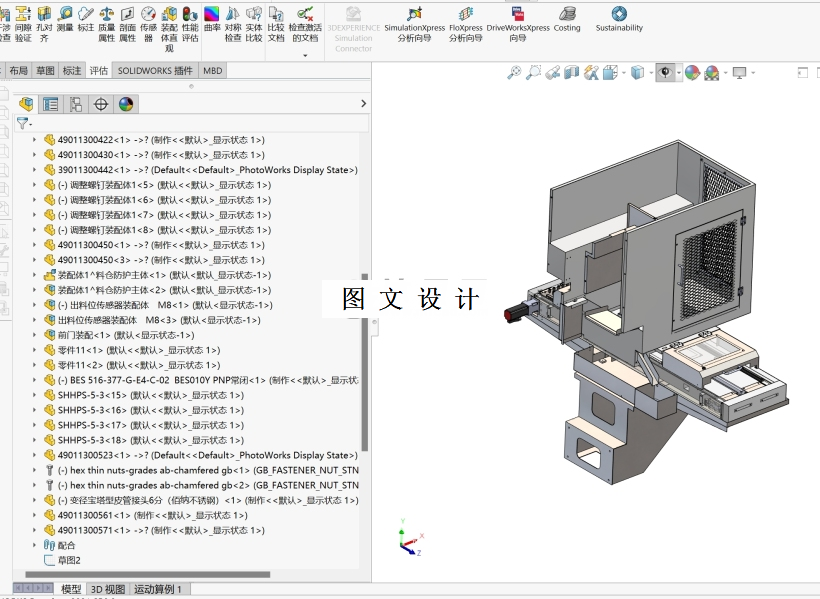

SW三维图一套

摘要

随着制造业工厂无人化以及黑灯作业的普及，需要自动化加工设备实现无人化生产。目前，市场上的矩阵料仓广泛采用电气系统控制，用微机控制的机电一体化设备来代替人工作业，驱动丝杠带动料盘逐行步进，可以程序设定行距，可以实现零部件分类及储存的自动化，有效地提高生产率。 但是现矩阵料仓的机构复杂，零件多，对传动系统构件精度要求高，需要润滑丝杠，从而导致动作可靠性降低，且劳动强度大，生产率低且精度不稳定。因此研究输送带式料仓设计，整机主要由传动组件、电机、减速器及同步带输送装置等构成，通过电机、减速器传动后驱动主轴转动，带动料盘完成输送工作。 本文根据国内外料仓的发展和使用现状设计输送带式料仓，通过查找专利及相关文献，了解料仓输送的相关工艺，熟悉了解料仓输送装置的结构，利用机械传动理论选择恰当的传动方式，同时设计工作装置和传动装置，通过Solidworks绘制了输送带式料仓的三维图及CAD绘制工程图纸，并通过有限元的方式分析输送主轴在工作过程中的受力状况。
