M6617-薄片零件理料上料机构设计[含SW三维图] 下载积分：60　资料编号： M6617

作品包括:

Word版设计说明书1份

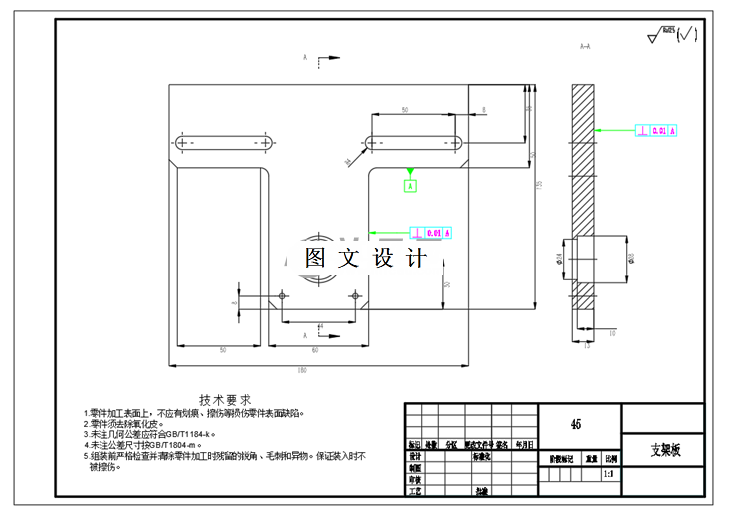

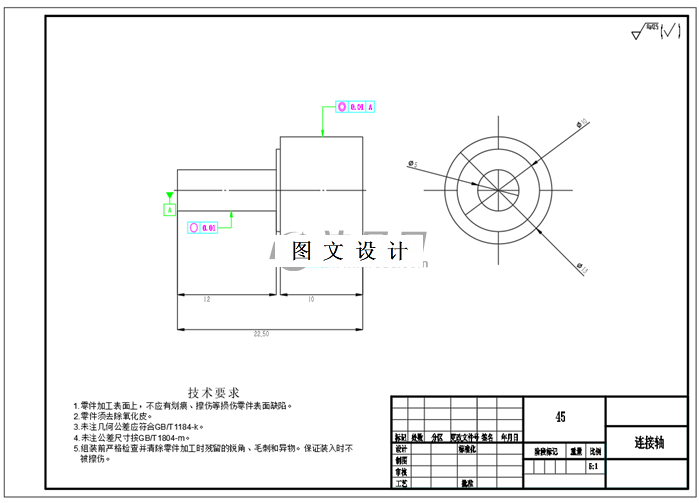

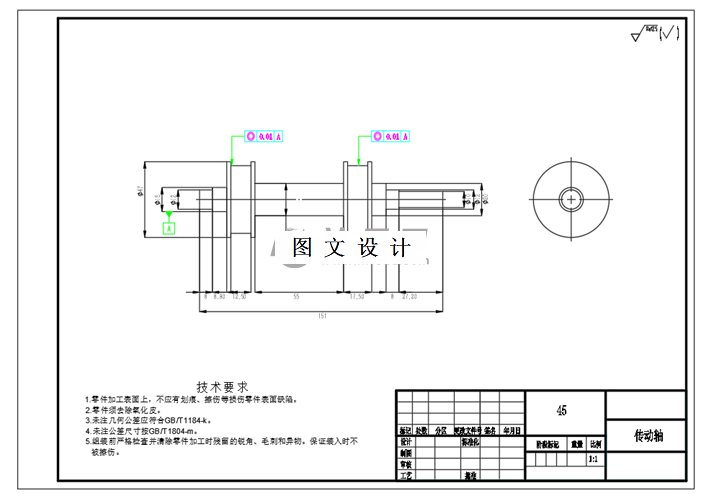

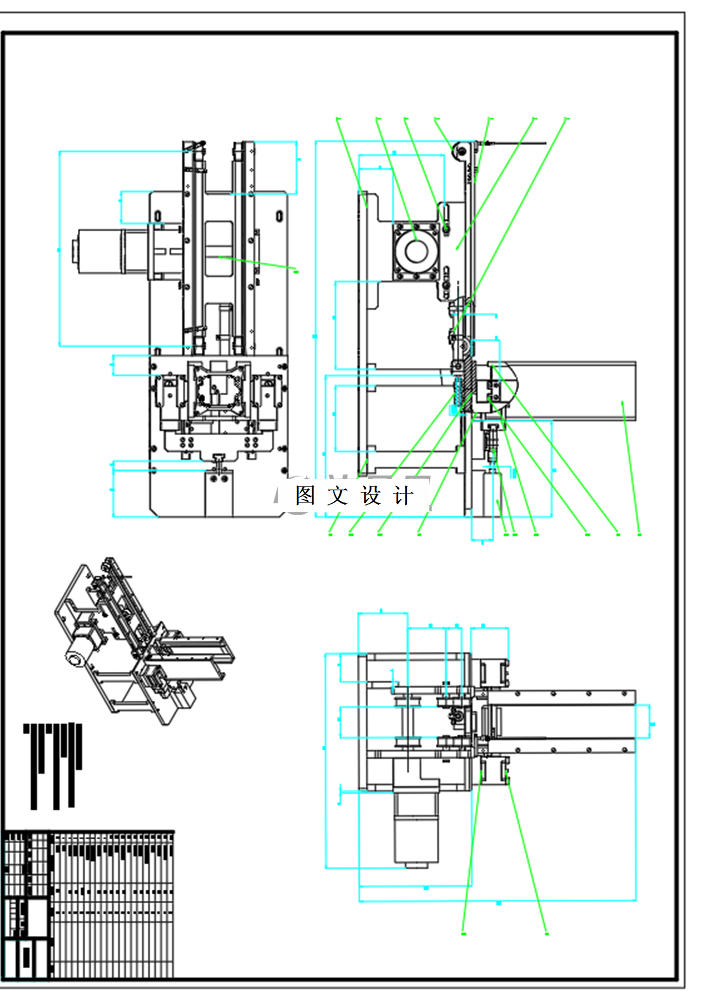

CAD版本图纸，共5张

SW三维图一套

摘要

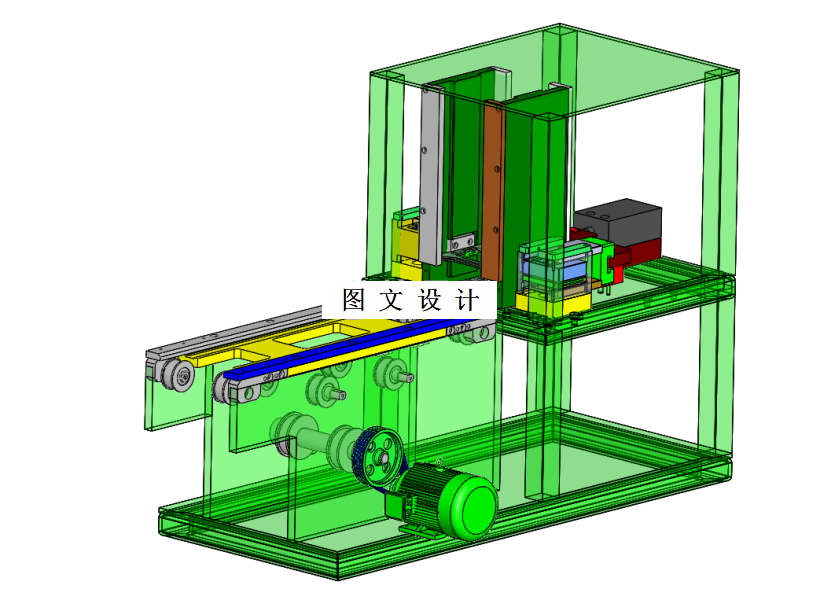

对薄片零件理料上料机构进行了整体方案分析，对传动系统进行选型和计算，对相关非标准零部件进行设计，为实现所设计的机械装置的可行性和可靠性，对薄片零件理料上料机构整体结构的关键零部件部分进行强度分析和校核，在此次毕业设计中进行设计的薄片零件理料上料机构整体的结构大体上有下面的结构和组件组成，有底座、传动轴、传动轮、传动带电机、固定座、物料存储仓、两面推杆、夹紧装置气缸、夹紧块、夹紧推板、夹紧轴、推料气缸和推料板等一系列的相关零部件构建而成。采用Solid works数字化建模软件，实现了对薄片零件理料上料机构零件图和总装配体的三维数字化建模，以及进行了关键零部件相关的强度分析，最后使用AutoCAD平面制图软件二维完成了薄片零件理料上料机构关键部件零件图的绘制和总装配图的绘制。
