M6620-行星摩擦式无级变速器设计[含SW三维图] 下载积分：150　资料编号： M6620

作品包括:

Word版设计说明书1份

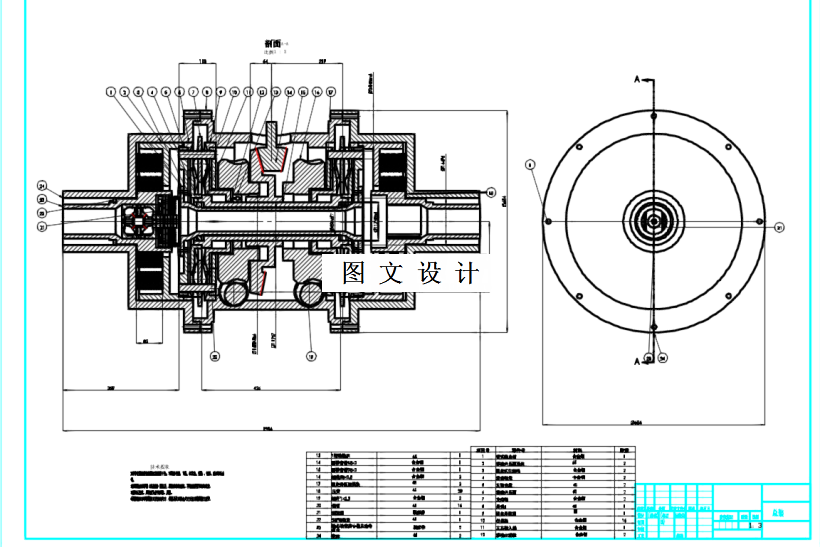

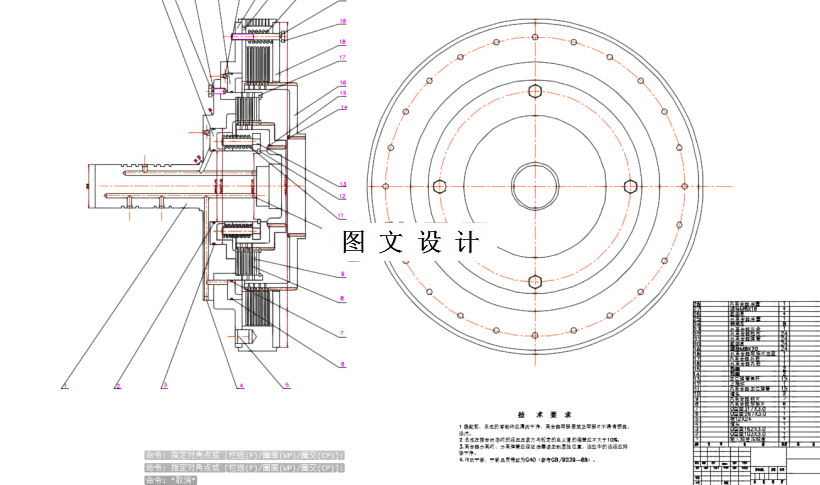

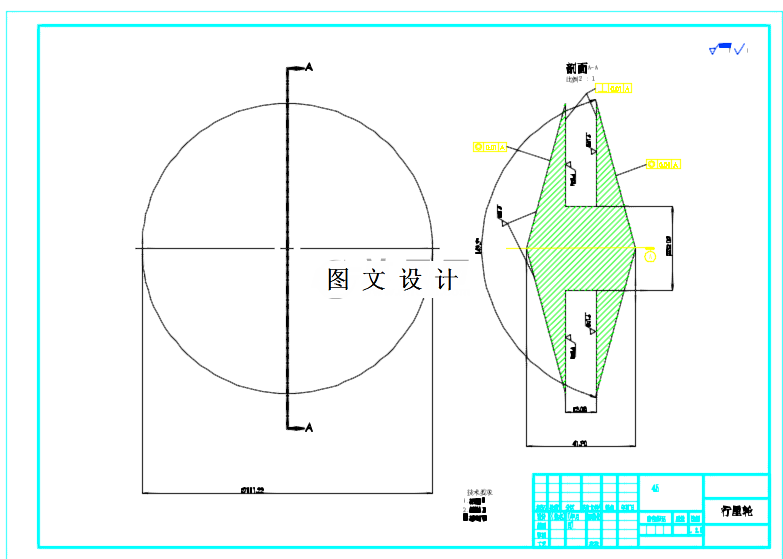

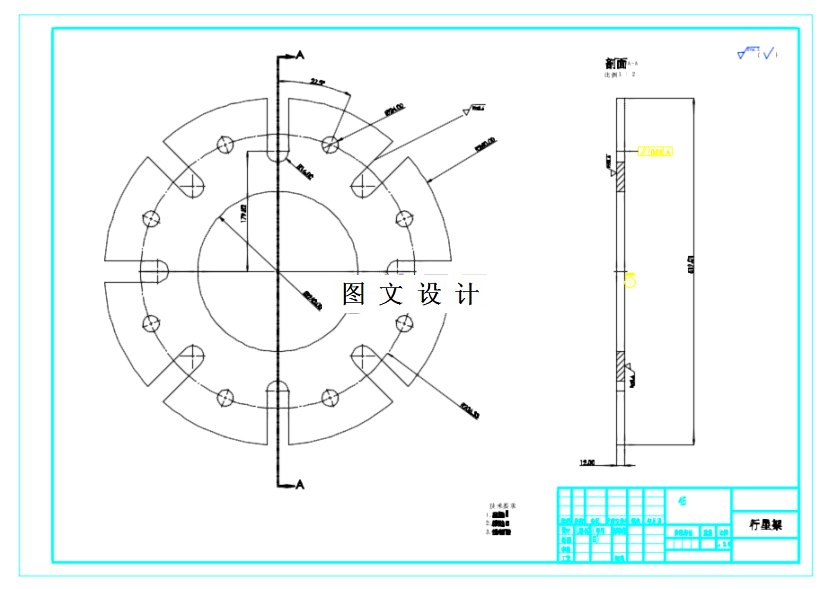

CAD版本图纸，共9张

SW三维图一套

摘要

目前国际上大功率履带拖拉机以及部分工程车辆的传动系广泛采用液力变矩器与动力换档变速箱组合形式，即动力机械传动。还有部分先进机型采用了全液压传动技术，其操纵已由手动电液控制或微电脑控制技术方面发展，并取得非常好的效果，大大提高了整机行驶平顺和作业性能，虽然他们都具有无级变速的功能，操纵轻便，整机动力性好，可靠性高，但由于传动系的传动效率较低，直接影响了整机生产率和经济性,,此设计主要是针对行星齿轮机构以及控制部分离合器的设计。对于行星齿轮采用单排的结构形式，这样可以减小整个无级变速器的轴向尺寸，但是为了能够承受较大的和变化的载荷，于是在中心轮的周围均匀地分布着数个行星轮来共同分担载荷。本设计采用3个行星论均匀的布置形式就可以达到要求。其控制部分采用多片的用压力油控制的湿式离合器。离合器随着载荷的增加可以增多摩擦片的对数或增加其径向尺寸。在设计的过程中这两方面是综合考虑的，因为不可能使轴向或径向的尺寸过分的偏大。1083535
