M6699-物流分拣输送机构设计[含SW三维图] 下载积分：600　资料编号： M6699

作品包括:

Word版设计说明书1份

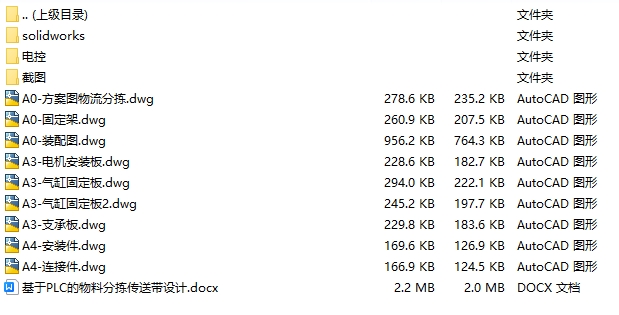

CAD版本图纸，共9张

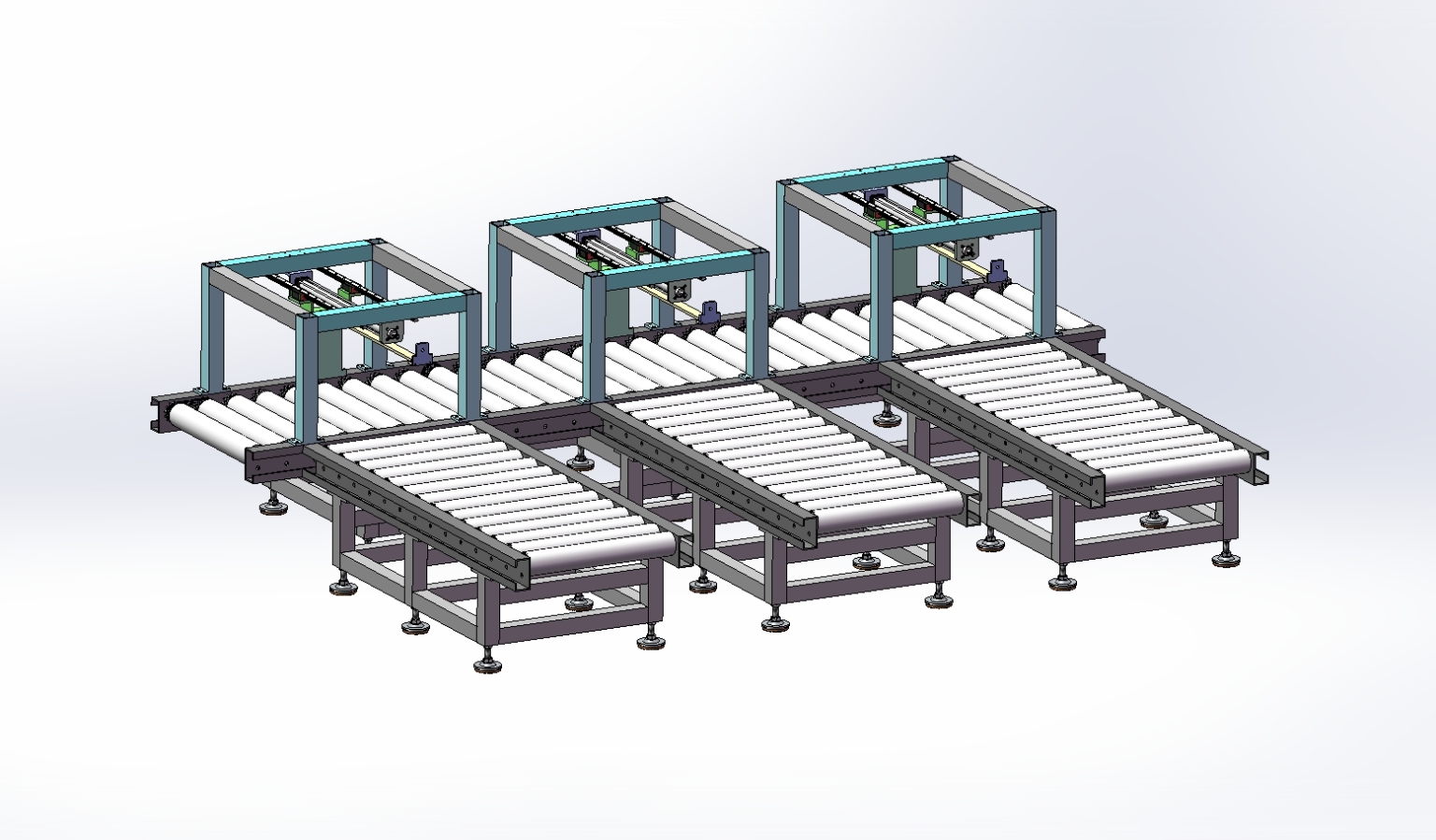

SW三维图一套

PLC程序一份

摘要

本此设计以物流分拣传动带为设计核心，设计一款能够完成自动分拣的物流生产线其结构上主要包括：有动力输送滚筒、无动力存储滚筒、固定机架、推动机构等。工作过程主要将物品进入有动力输送滚筒上，然后动力滚筒上设置有相机能够对进入输送的物品进行外形以及信息的采集，从而将其按照一定的外形、信息等进行分类，待到需要的分拣区域上其推料气缸能够将对应区域的物品推送到相应的无动力滚筒上，从而完成本次的分拣输送。为了完成以上设计内容首先查阅目前物流分拣线的结构文献从而确定本次的传动方案，针对方案结合设计所使用的实际工况从而选定相应的机械结构。然后借助机械设计中的理论力学对结构中的标准件和非标传动件进行校核分析，并采用图形绘制软件CAD和三维建模软件，完成工程图和三维模拟装配。然后对其控制过程进行控制系统分析，采用可编程序控制其PLC以及上位机软件模拟其相应的控制过程，绘制相应的控制梯形图、电路图、接线图等，并且编写相应的西门子控制程序，最后采用动画模拟分析，从而完成整体结构的设计。通过本次设计不仅能够加强自身对理论知识的学习和应用，而且还能够为物流分拣输送线的发展提供一定的发展。
