M6700-圆管焊接平台机械设计[含SW三维图] 下载积分：600　资料编号： M6700

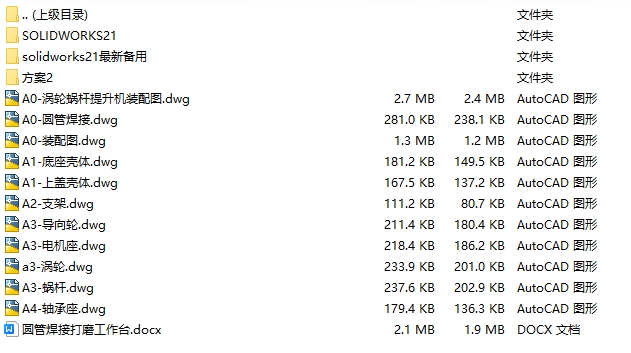

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

SW三维图一套

摘要

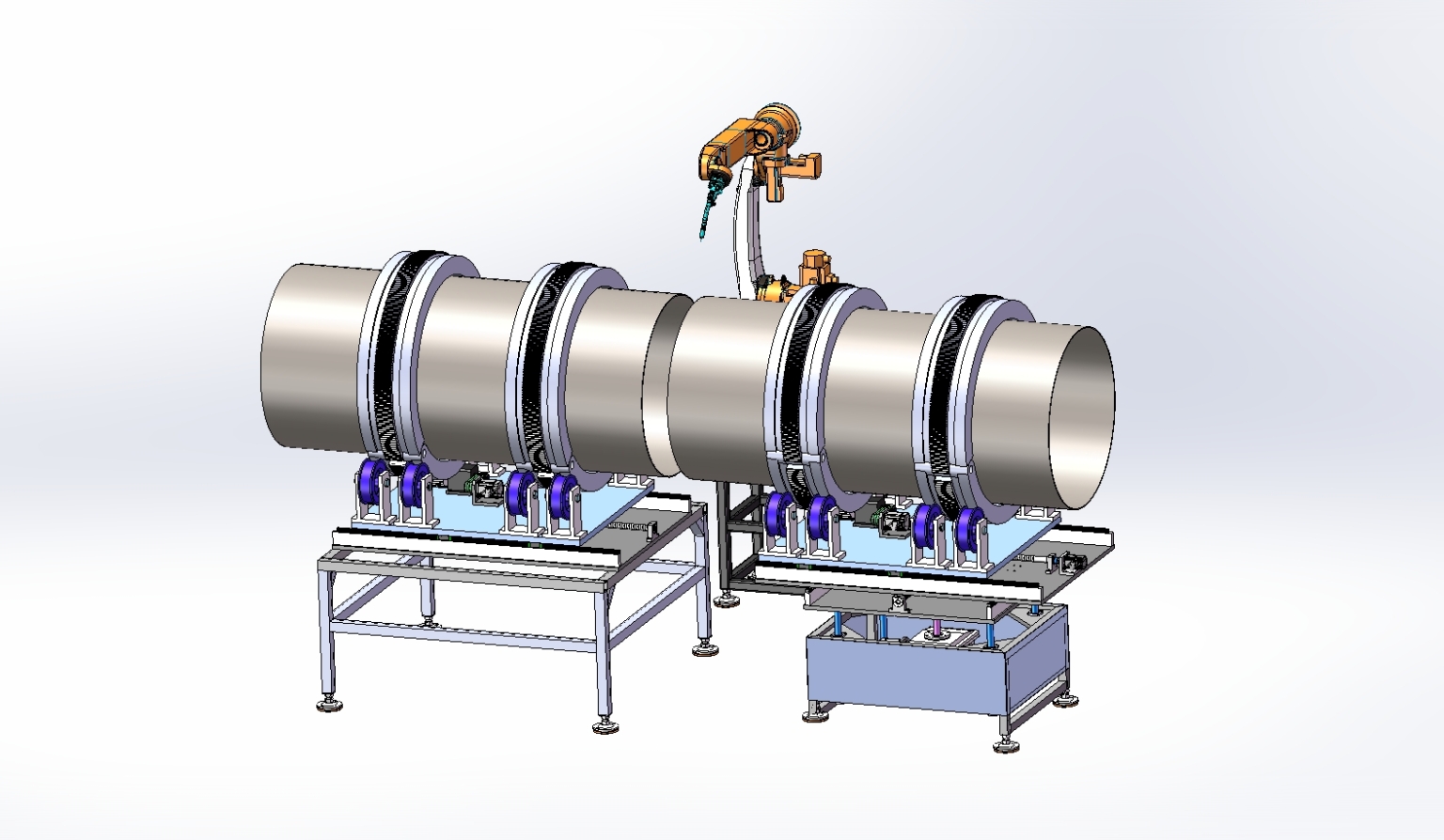

本课题设计的圆管焊接平台能够完成钢管的移动、支撑、回转和焊接等多方面操作，结构上包括回转支撑、移动机构、焊接机械手等。主要的工作原理：将需要焊接的圆管吊装到相应的回转支撑上，通过回转支承上的球头柱塞进行夹紧定位，然后通过移动系统将需要焊接的圆管推动到焊接区域从而通过焊接机器人完成相应的圆管焊接。为了完成本次设计内容首先通过查阅资料文献拟定本次设计的传动方案，并对方案进行分析优化确保最优的传动路线，并对方案进行设计分析从而完成具体结构设计。随后采用机械设计手册中的理论力学和材料力学的相关知识对所设计的结构进行计算和分析，从而保证所设计的零部件以及标准件电机、轴承、平键等能够满足本次的结构要求。设计计算完成后需要采用计算机图形设计软件CAD和solidworks对所设计的结构内容进行三维模型的绘制以及二维标准工程图的绘制，模型完成后并采用有限元分析完成相关的优化设计。
