M6701-滚筒筛沙机机械设计[含SW三维图] 下载积分：750　资料编号： M6701

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

CAD版本图纸，共16张

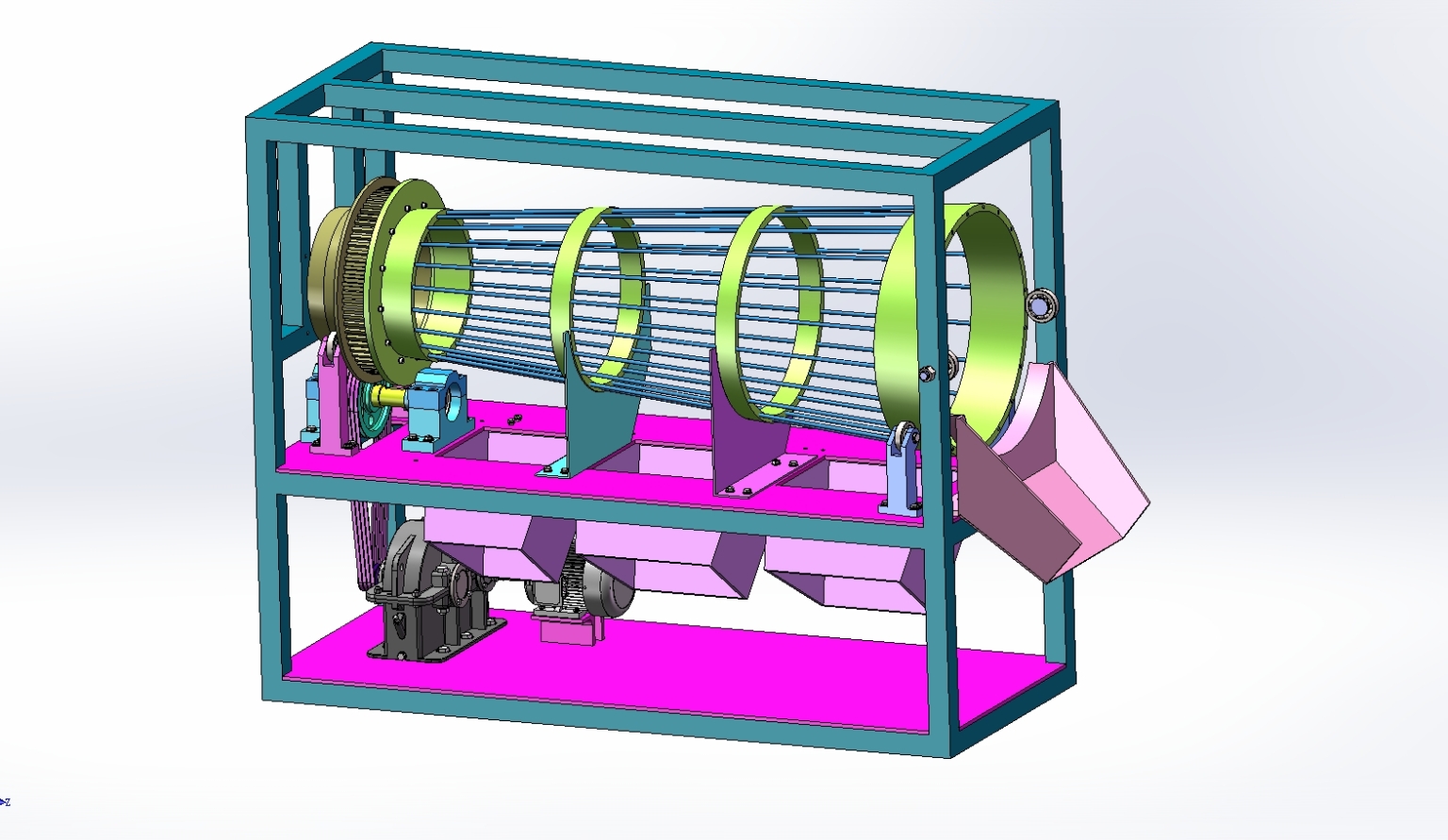

SW三维图一套

摘要

滚筒筛沙机广泛应用于建筑、水泥、冶金、化工等行业，是砂石加工生产线中不可或缺的重要设备之一，对于推动建筑行业的发展有着重要意义。所设计的设备包含入料口、驱动装置、减速装置、筛沙滚筒以及收料仓和固定机架组成，其工作原理主要通过入料口完成沙子的进料工作，然后驱动装置和减速装置完成对筛沙滚筒的动力输入，为了完成所设计的内容需要通过查阅筛沙的资料文献确定相关的传动方案，然后对方案进行深化分析确定相应的结构设计，并采用机械结构中的理论力学和材料力学的相关知识对结构中的主要零部件进行计算校核，确定结构件能够满足相应的负载使用要求，并对传动的标准件进行设计选型计算最终选择合适的电机、减速器、平键、轴承等。计算完成后通过计算机图形设计软件结合所设计的尺寸进行二维图纸的绘制，并对传动结构中的重要零部件进行分析和优化，确保所设计结构具有满足本次的设计要求。
