M6702-自行车轮毂定心装置设计[含SW三维图] 下载积分：600　资料编号： M6702

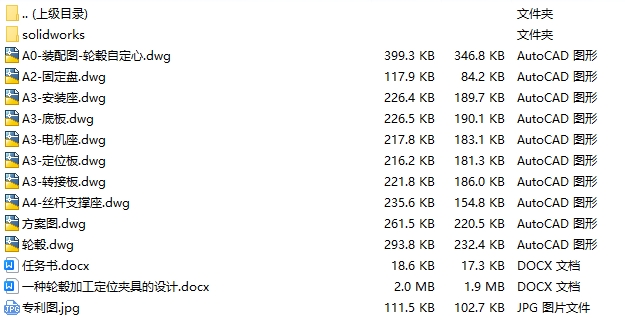

作品包括:

Word版设计说明书1份

任务书一份

CAD版本图纸，共8张

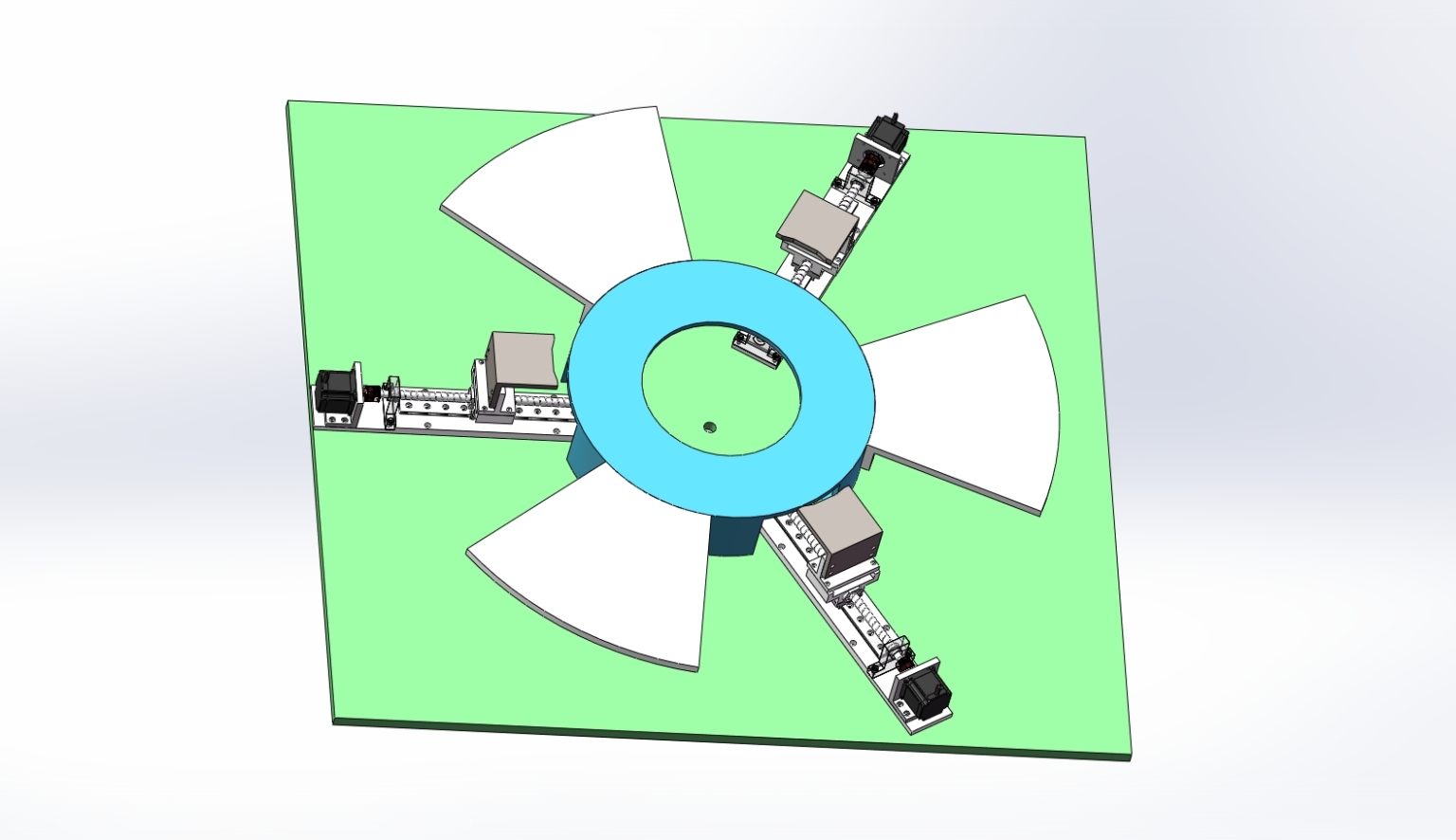

SW三维图一套

摘要

本课题设计采用轮毂加工定位夹具为设计主题，设计一款小型的可自动定心用夹具，所设计的结构包括固定平台支撑、移动式丝杆机构、轮毂夹具组件，所设计的移动式丝杆机构能够自动调节从而完成不同轮毂尺寸的夹紧需要。夹紧机构设置安装有三组能够完成不同点位的组合，从而提高定心夹紧机构的稳定性。为了完成所设计的内容，首先根据任务书分析结合设计实用的功能需求初步拟定相应的设计方案，根据方案分析对比优化确定传动机构，然后借助机械设计手册中的理论力学和材料力学的相关知识对所设计的结构进行计算分析从而保证结构中非标零部件的强度和稳定性能够满足设计使用要求，并对标准件轴承、电机等进行计算校核并选择合理型号。理论计算完成后，采用CAD软件和三维建模软件完成零件图和装配图的绘制。通过本次设计能够加强自身对理论知识的学习和应用，并且为轮毂式夹具的设计发展起到一定的促进作用。
