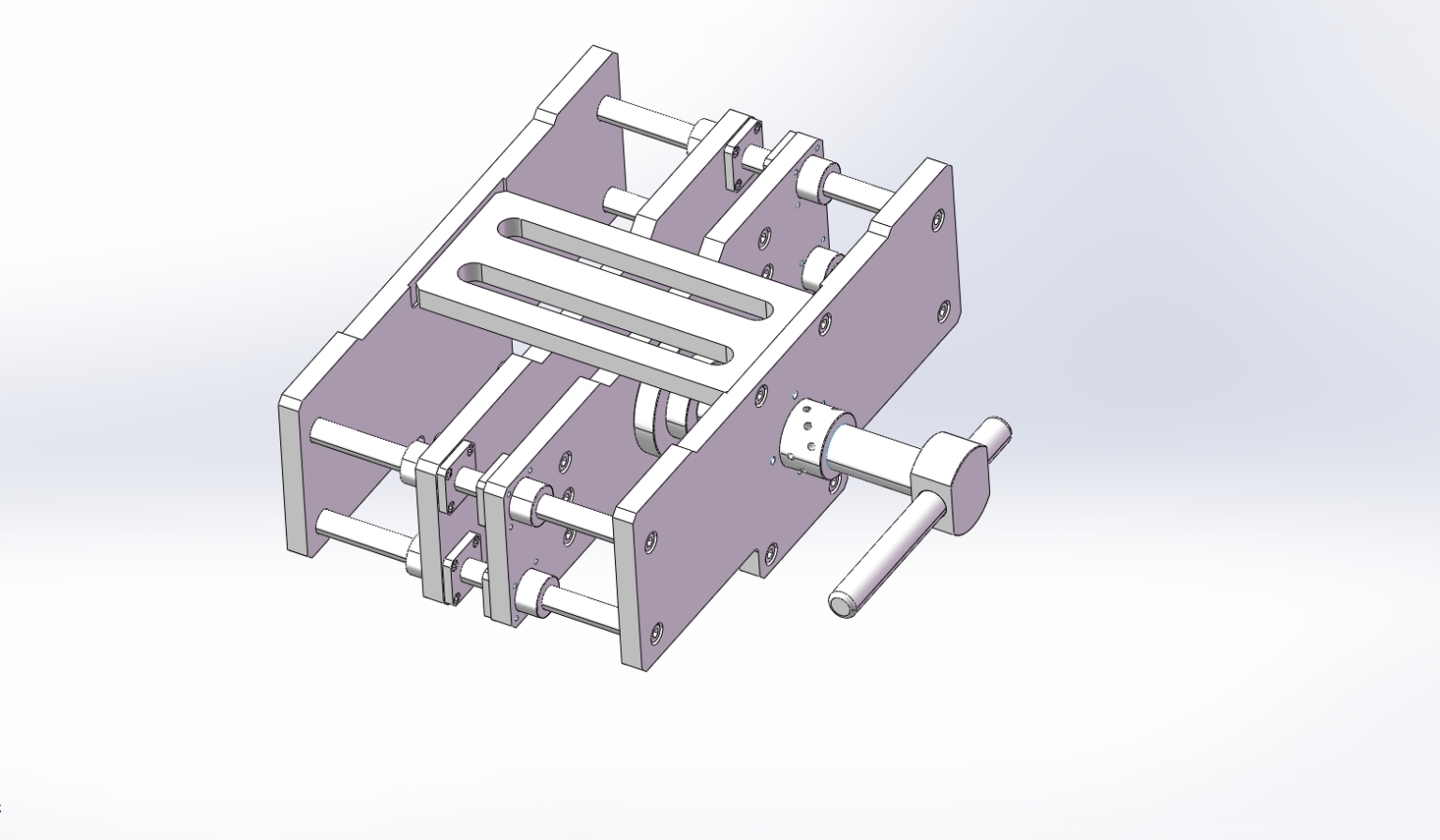

M6703-方形电芯账力夹具测试工装结构设计[含SW三维图] 下载积分：500　资料编号： M6703

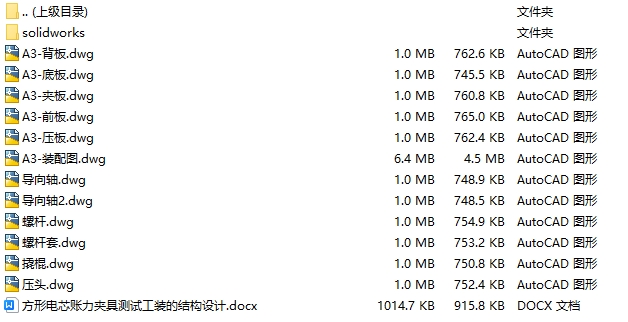

作品包括:

Word版设计说明书1份

CAD版本图纸，共12张

SW三维图一套

摘要

本课题设计以方形电芯账力夹具测试工装的结构设计为设计核心，设计一款方便可调的工装固定结构，能够辅助产品进行精准位置固定。测试工装的主要功能能够实现方便调节，并且能够通过手动丝杆摇动从而实现固定工装的精准调节，结构上为了实现工装移动的稳定性和准确性因此采用导向柱和导向轴承进行定位引导。为了完成所设计的内容，首先根据资料文献结合本次设计的任务书功能确定相关的夹紧方案，对夹紧方案进行分析以及相关的传动方式确定从而选定相关的夹紧、移动部件，然后借助机械设计手册中的理论力学和材料力学相关知识对相关的夹紧部件、传动部件进行计算分析和强度校核，确保所设计的零部件能够满足强度使用要求，从而保证测试工装的安全性和稳定性。最后计算完成后，采用计算机图形设计辅助软件CAD和solidworks完成相关结构的三维建模，并根据机械要求完成工程图纸，通过本次设计能够加强自身对工装夹具知识的理解和应用，并且未来测试工装的发展。
