M6714-锤式破碎机机械结构设计[含SW三维图] 下载积分：600　资料编号： M6714

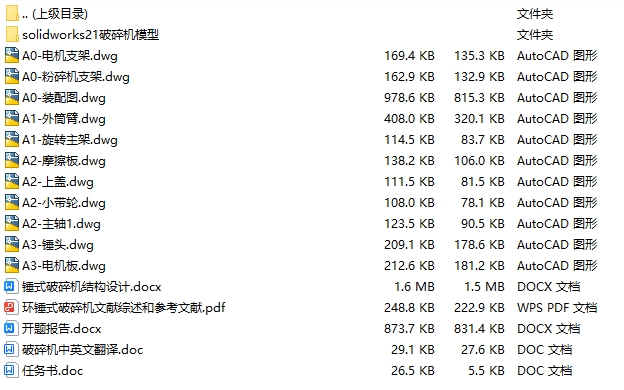

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共11张

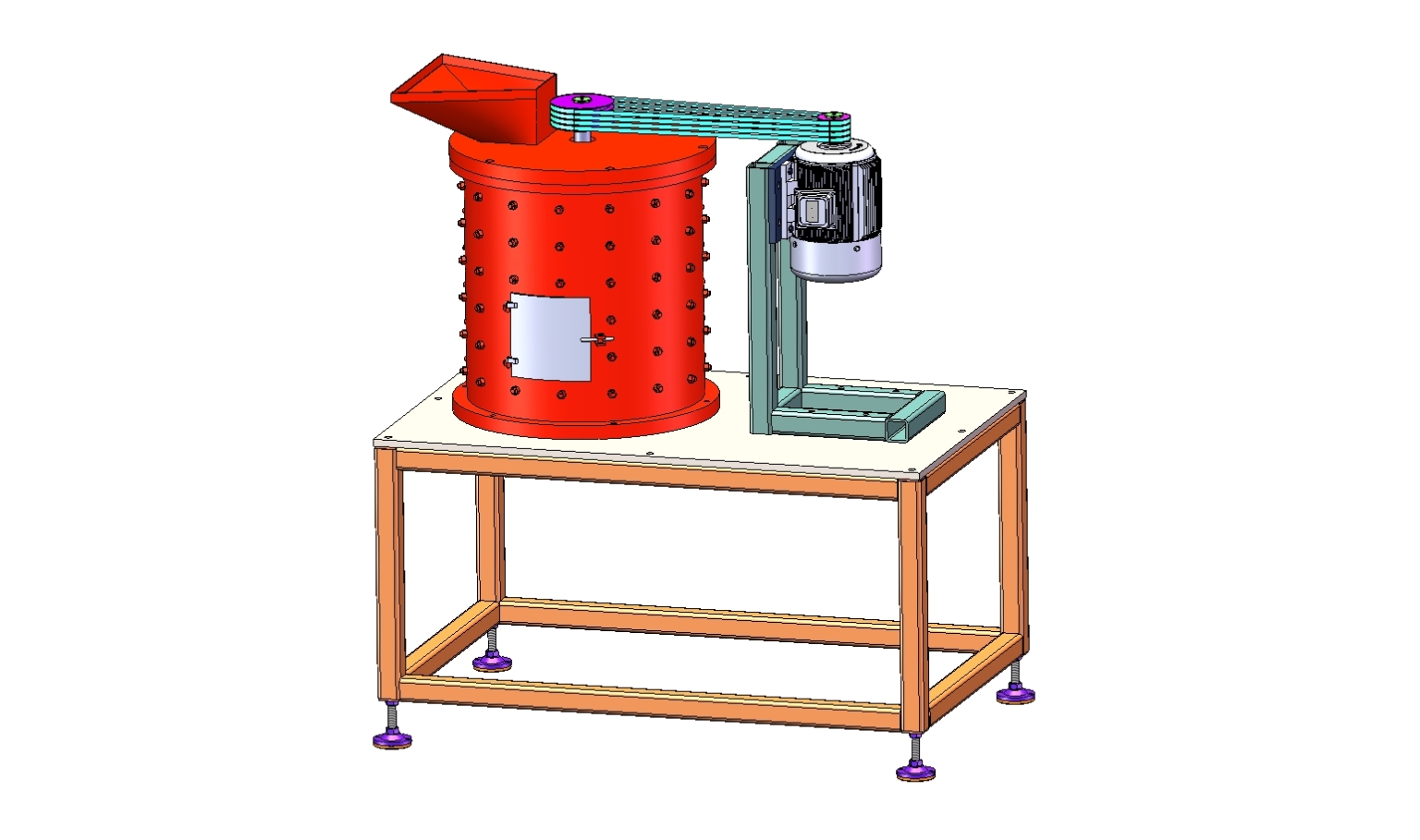

SW三维图一套

摘要

本次设计以锤式破碎机为题，设计一款小型化、便捷化的破碎设计。结构上采用异步电动机驱动V带传动装置进而驱动链条以及锤头，然后通过不断地锤击完成物料粉碎。为了实现对以往设备的优化设计对于传统采用硬质的锥头结构改成链条式的连接结构，其能够提高粉碎作业的精准性，减少因负载过大产生的应力集中造成锤头断裂的情况，设计过程采用机械设计中理论力学和材料力学的相关知识对所设计的机构进行计算校核从而保证所设计的结构能够满足功能使用需求，并查阅资料文献确定相关设计参数以及整体机构布局，计算完成后采用计算机图形设计辅助软件CAD和三维建模软件完成零件图和装配图的绘制，并采用对主要零部件进行有限元分析分析。
