M6721-塑料粉碎机机械结构设计[含SW三维图] 下载积分：750　资料编号： M6721

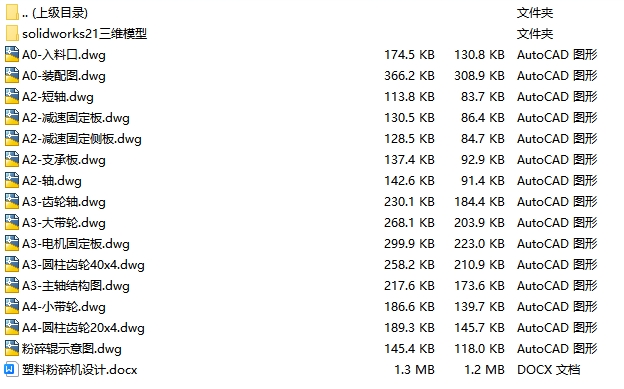

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

SW三维图一套

摘要

本次设计的塑料垃圾粉碎机的主要能够完成对塑料垃圾的粉碎处理工作，结构内容上主要包括相应的固定机架、传动机构、驱动机构、粉碎室、粉碎棍等结构。工作原理：驱动机构能够提供一定的动力从将粉碎棍通过传动机构进行旋转驱动，人工或者自动输送设备将垃圾输送到相应的粉碎室从而实现垃圾的处理粉碎。为了完成以上工作内容，本次设计通过查阅资料文献确定相关设计参数以及整体机构布局，并通过理论计算，完成相应零件的尺寸计算和分析校核，计算完成后采用计算机图形设计辅助软件CAD和三维建模软件完成零件图和装配图的绘制，并采用有限元分析技术对主要零部件进行受力分析。
