M6747-刨床平台阀控缸液压控制系统设计 下载积分：240　资料编号： M6747

作品包括:

Word版设计说明书1份

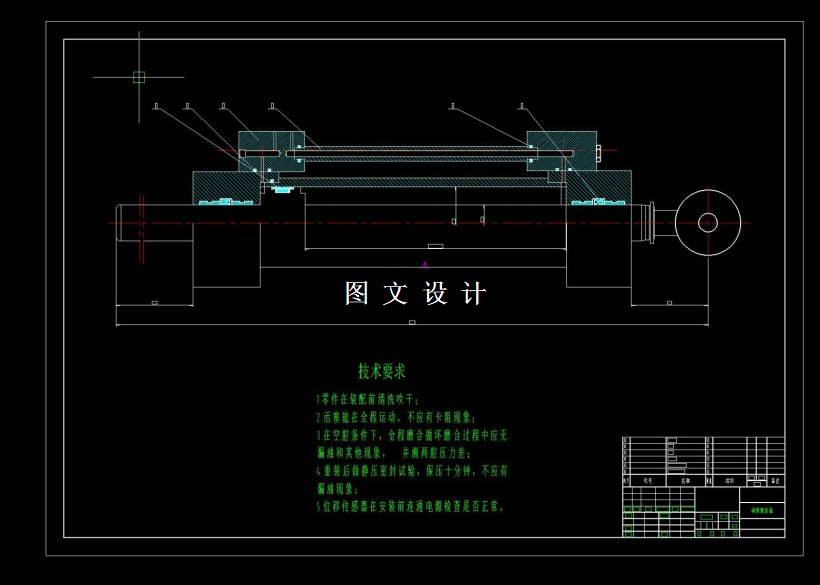

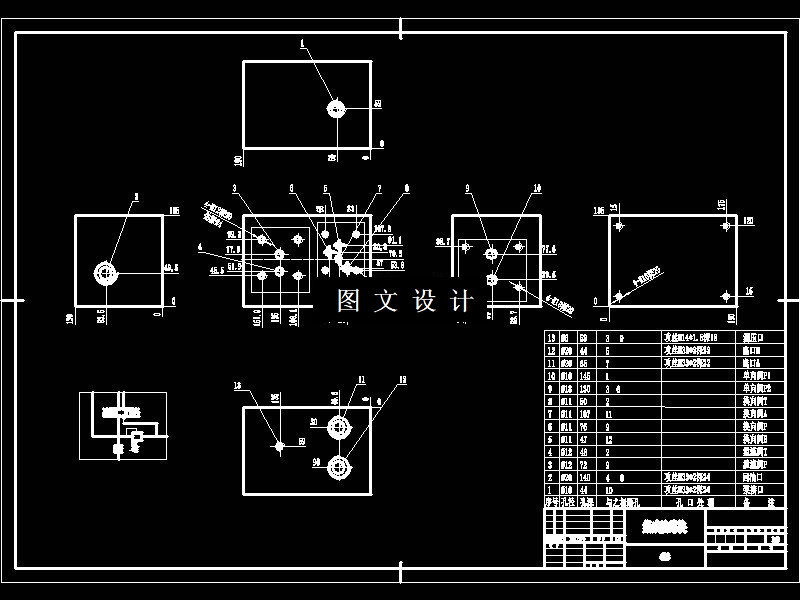

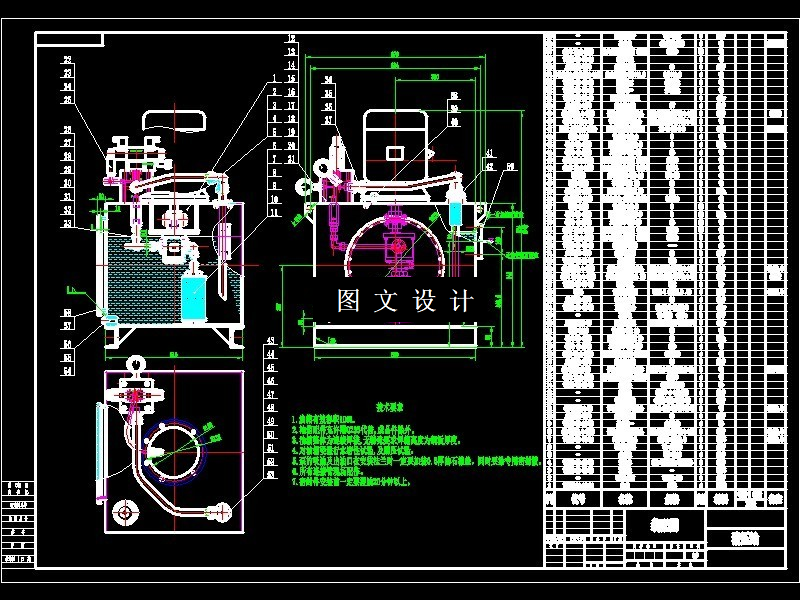

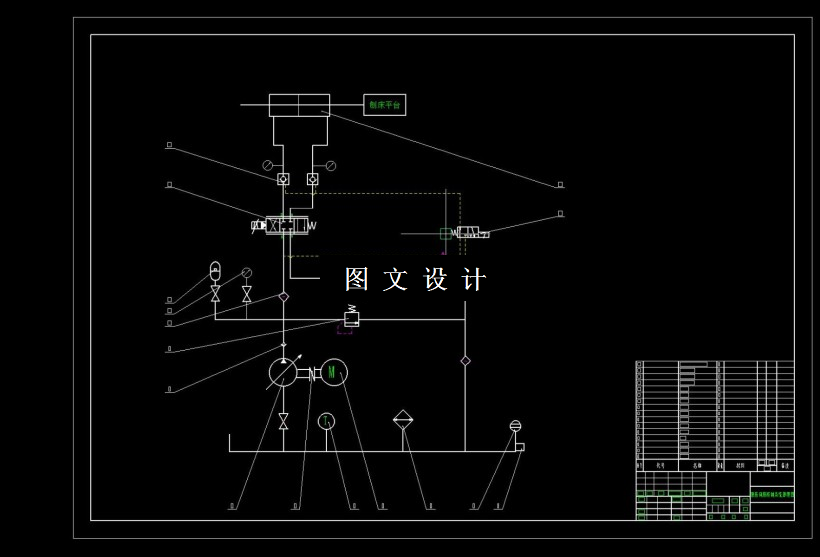

CAD版本图纸，共4张

摘要

伺服阀控油缸带动工作台的位置随动系统，参数为：油源压力PS=7MPa，βe＝1.4×103MPa，台质量m=200kg，台长为75cm，最大移动时间为5秒，加减速时间比为5%，切削反力为104N，摩擦系数为0.065，总泄漏系数为KM=0.266×10-5cm/（S.Pa），粘阻系数为160N.S/cm，油温范围为20~60℃，阀的温飘为0.2%/30℃，阀死区为0.2%I，要求位置误差为0.04mm，位置分辨率为0.04mm，切削误差为±0.1mm，设计电液随动系统，参考设计参数：1cm/s，反馈系统KH=2.4V/cm。
