M7356-连接垫板冲右边孔模具设计 下载积分:100 资料编号: M7356

1.打开支付宝或者微信扫描二维码。
2.填写金额:100
3.添加备注,填写资料编号:
资料编号: M7356
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份,共18页,约9200字

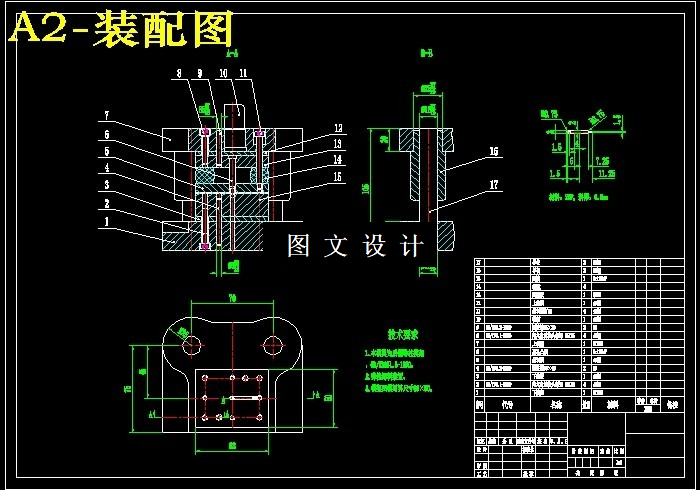

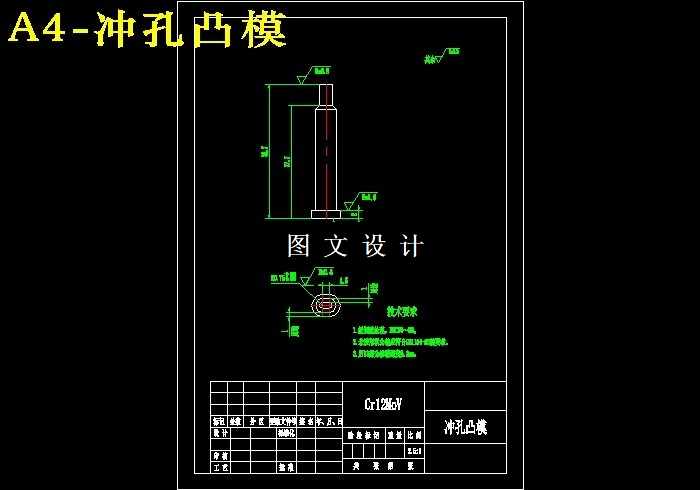

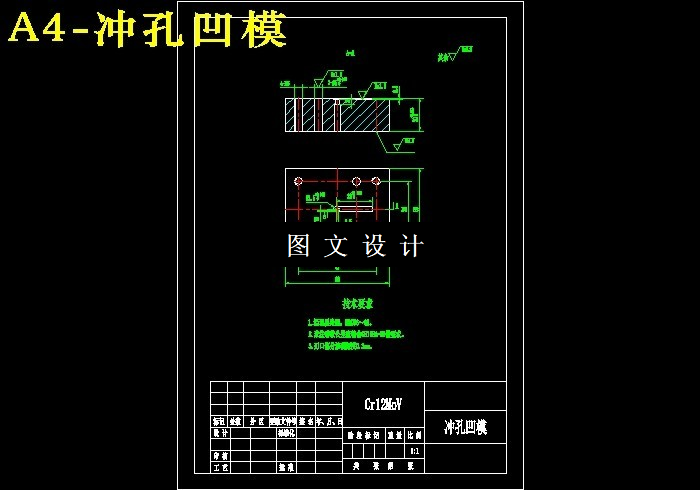

CAD版本图纸,共3张

摘要

制件材料为20F钢、厚度为0.8㎜。本课题研究的主要内容如下: (1)根据所提供的零件图对其进行工艺性分析,从而最终确定工艺方案。 (2)计算冲压力并且选择压力机,确定模具工作部分的尺寸和公差,选取模具结构。 (3)设计孔冲孔模具装配图,并且拆绘冲孔凸模和冲孔凹模零件图。 基于上述任务设计一套可降低生产成本的模具。
