作品包括:
Word版设计说明书1份,共18页,约6600字

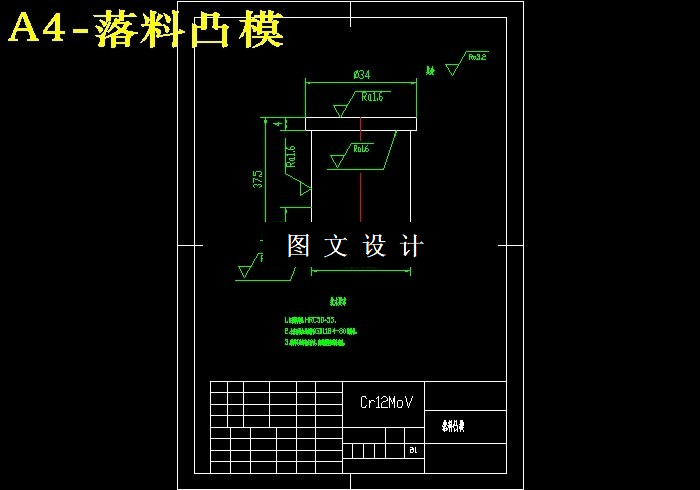

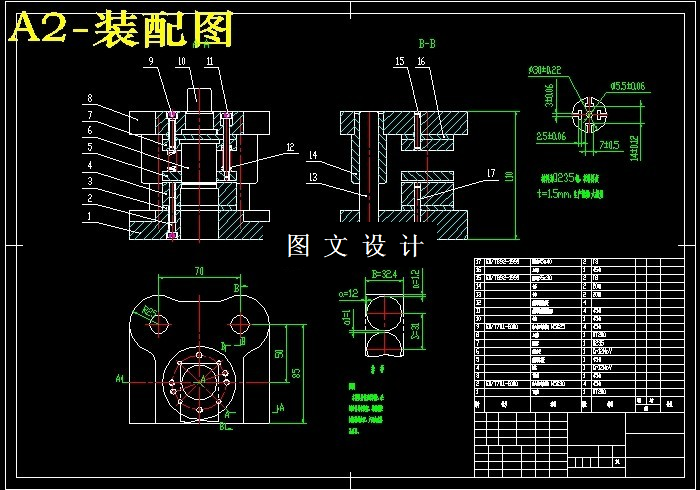

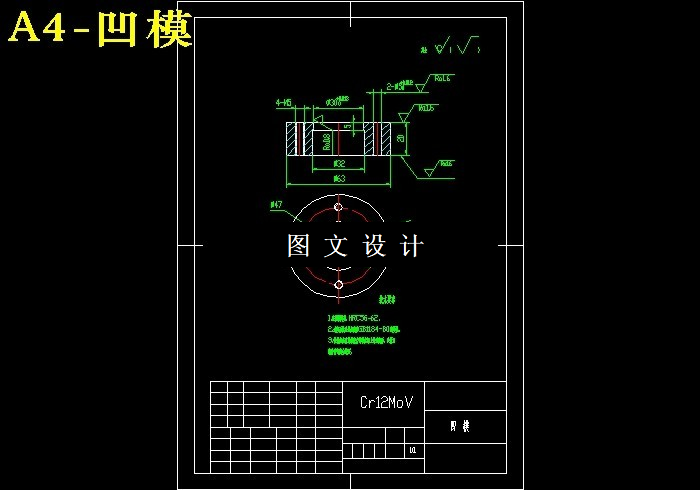

CAD版本图纸,共3张
摘要
由零件图可知,该零件包含冲孔和落料两个工序。形状较为规则,尺寸较小,精度要求IT10。材料低硬度,强度极限为40MPa. 根据镶片(如图1)包括冲孔、落料两道冲压工序。模具形状较为规则即可以在一个工位完成所有工序。可采用以下两种方案可采用以下几个方案: 1)方案一(级进模) 工件包括落料、冲孔和切槽四道冲压工序在内。形状较为规则,尺寸较小,精度要求IT10,可采用级进模。 (2)方案二(倒装复合模) 将冲孔、落料两道冲压工序用一副模具直接完成冲孔、落料两道工序。采用冲孔、落料倒装复合模(弹性卸料)。模具结构参看所附装配图。 (3)方案三(三套单工序模) 正装复合模方案完成工序和倒装复合模完成的工序一样。凸凹模在上模。弹性卸料板卸料。 方案比较: 方案一:采用级进模,安全性好,,但是考虑到级进模结构复杂,工件精度加工精度不高,对称度和位移误差较大,以及加工难度较大,装配位置精度要求高,按照实际生产,级进模成本也高。 方案二:倒装复合模,冲孔废料由下模漏出,工件落在下模表面,需要及时清理。安全性相对较低。但工件精度较高,同轴度,对称度及位置度误差较小,生产效率较高,对材料要求不严,可用边角料. 方案三:三套单工序模,落料模、冲孔模和切槽模三道单工序模。 综合以上三个方案分析比较结果说明,本零件采用第三方案,在此由老师分配的任务落料模。
