M7463-油菜折叠机架设计[含SW三维图] 下载积分：150　资料编号： M7463

作品包括:

Word版设计说明书1份

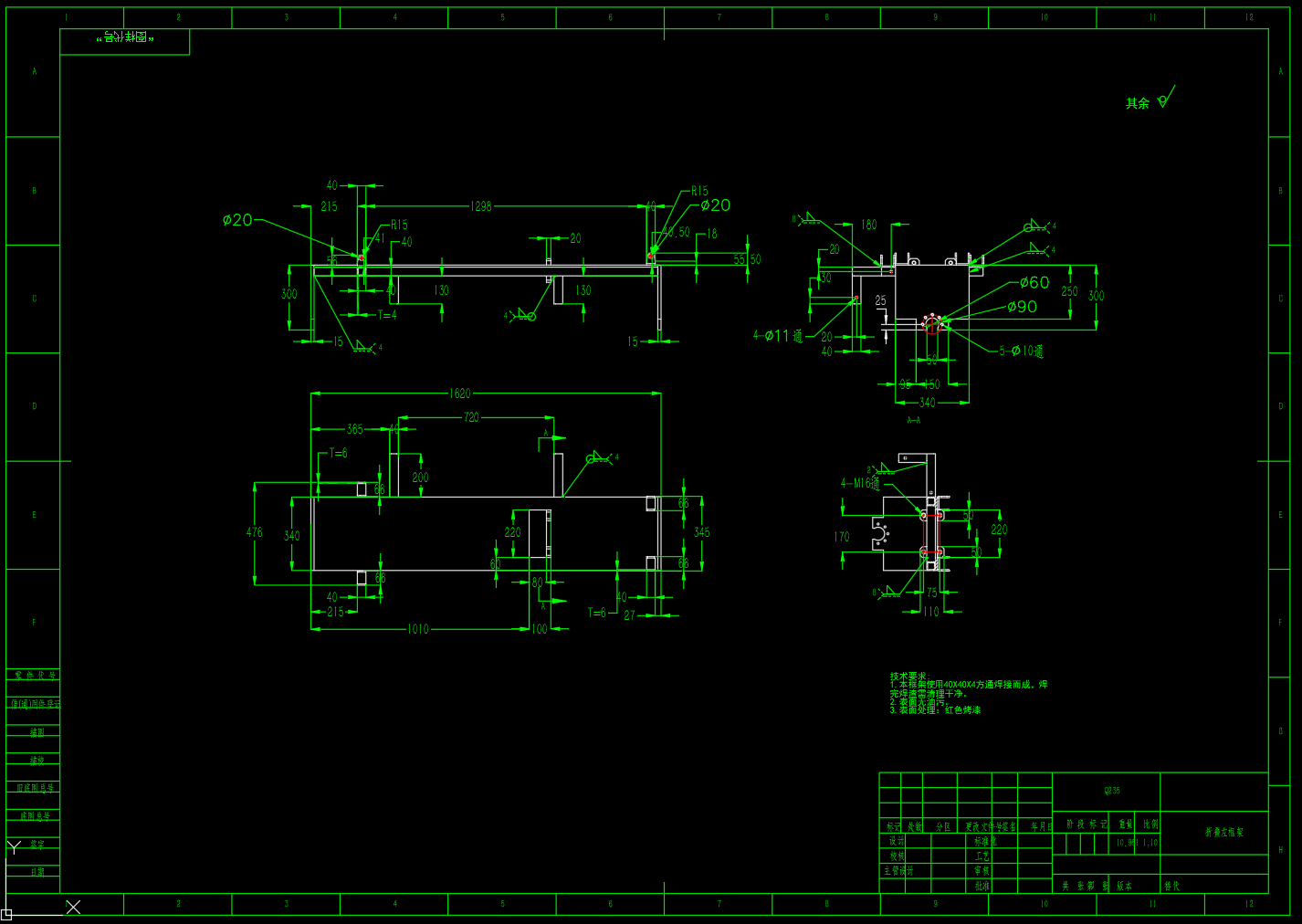

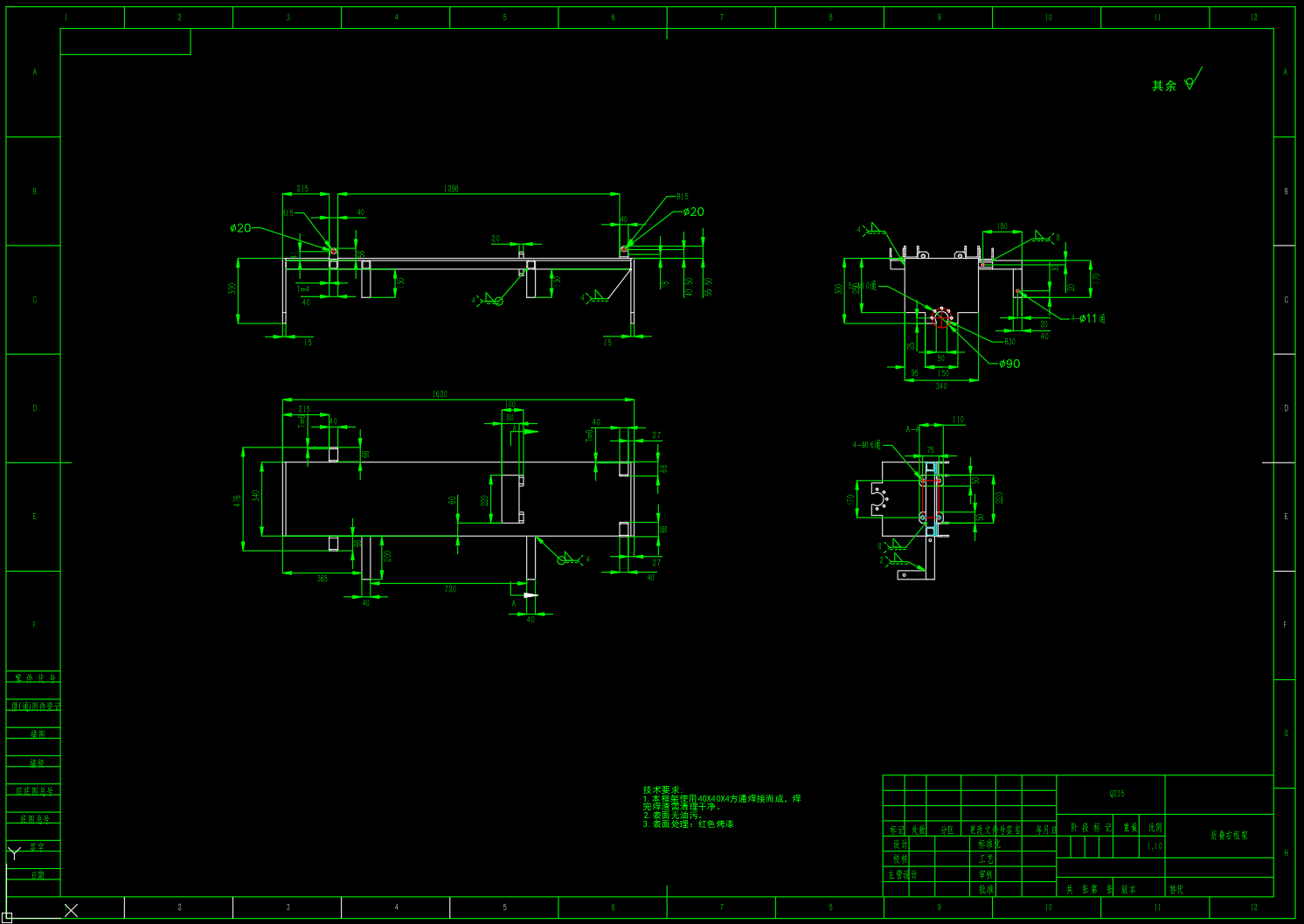

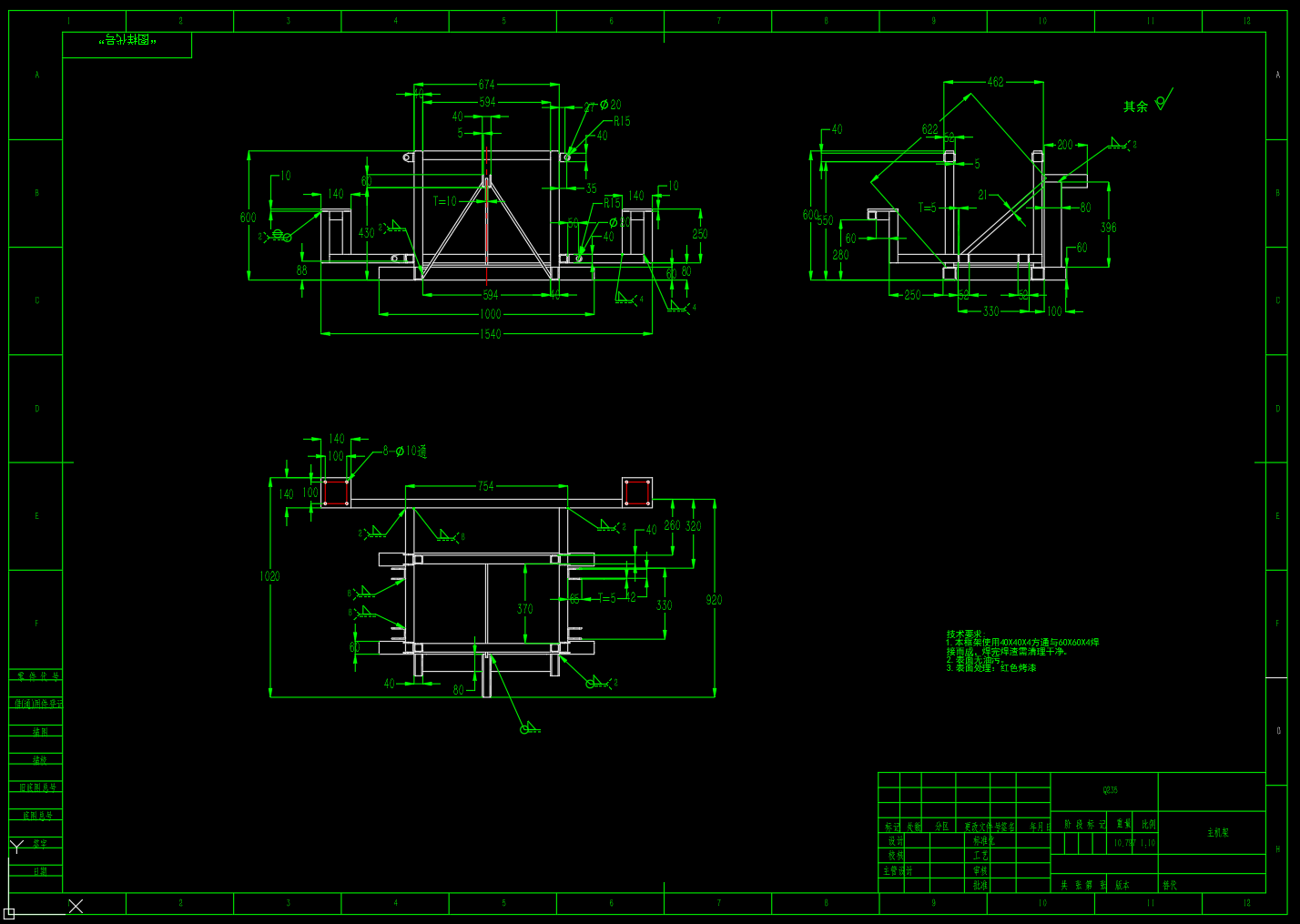

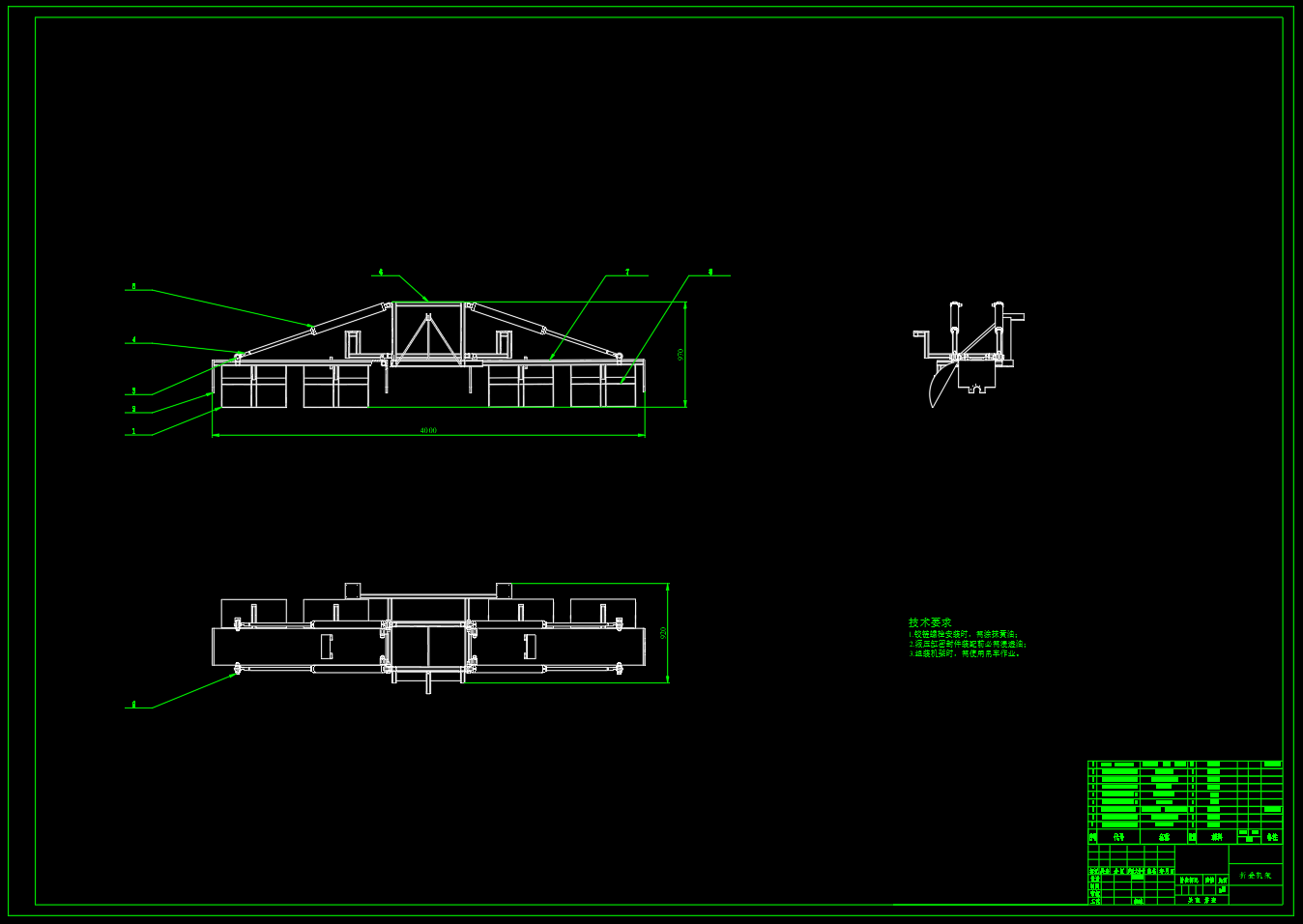

CAD版本图纸，共6张

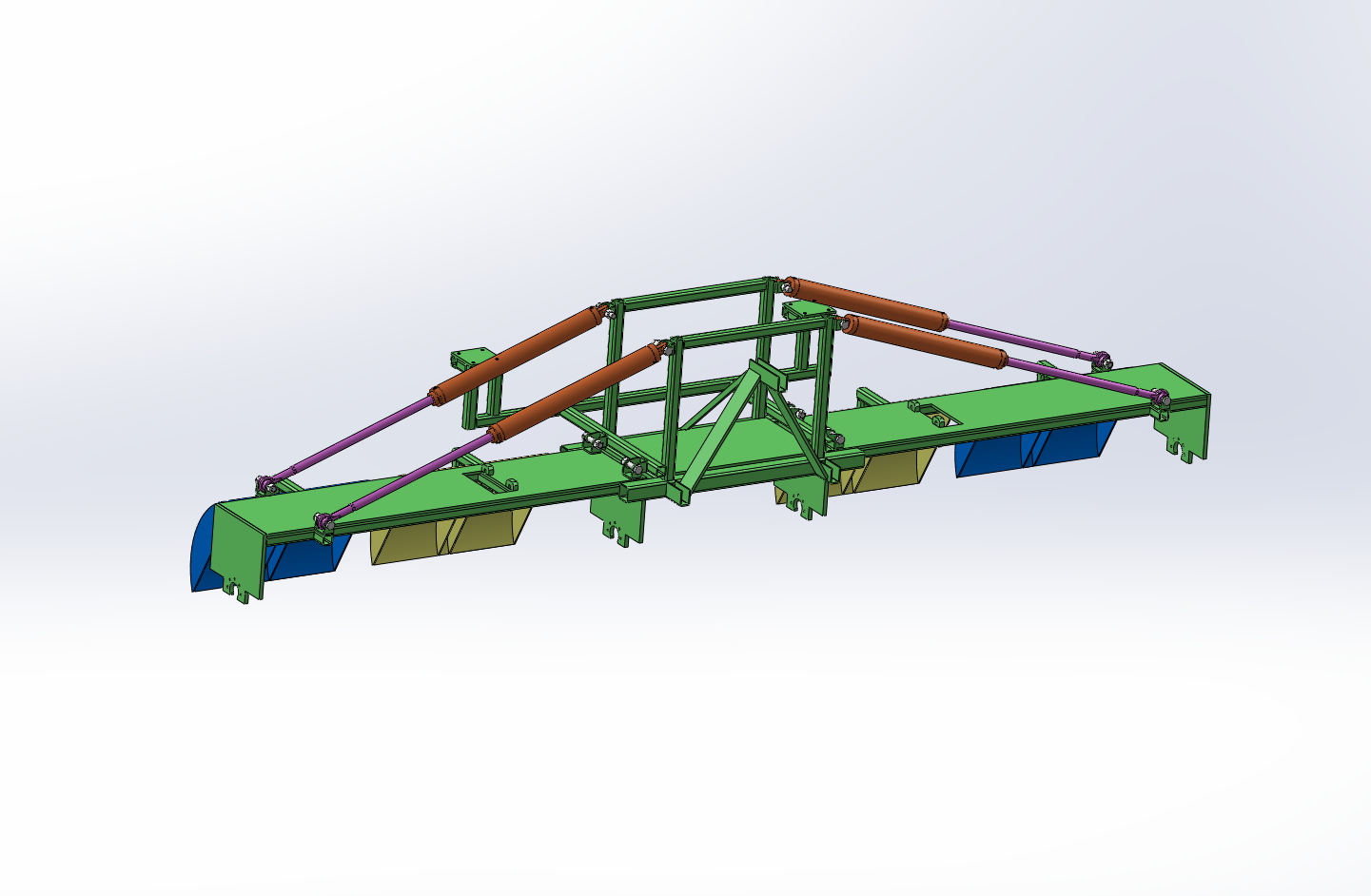

SW三维图一套

摘要

折叠机架是油菜宽幅折叠式浅旋精量联合直播机的的一个重要组成部分，此折叠系统采用液压控制，液压执行元件油缸去执行折叠机构的收放，进而实现宽幅可折叠和开沟浅旋灭茬作业。 一般油菜宽幅折叠式浅旋精量联合直播机是通过液压折叠系统实现翻折，每一组开沟浅旋灭茬装置的折叠由两个液压缸同时驱动，后置两组机械离心式油菜精量排种器，通过液压控制折叠机构实现精量播种。 本文设计研究的是折叠机架，此机架是油菜宽幅折叠式浅旋精量联合直播机的关键部件，通过三点悬挂装置与拖拉机连接，折叠机架的油缸动作由拖拉机提供液压油液，依托液压折叠控制系统，实现折叠与平放，主要进行了整体折叠机架的结构设计、尺寸参数计算、自由度计算、油缸
