作品描述
作品包括:
Word版设计说明书1份

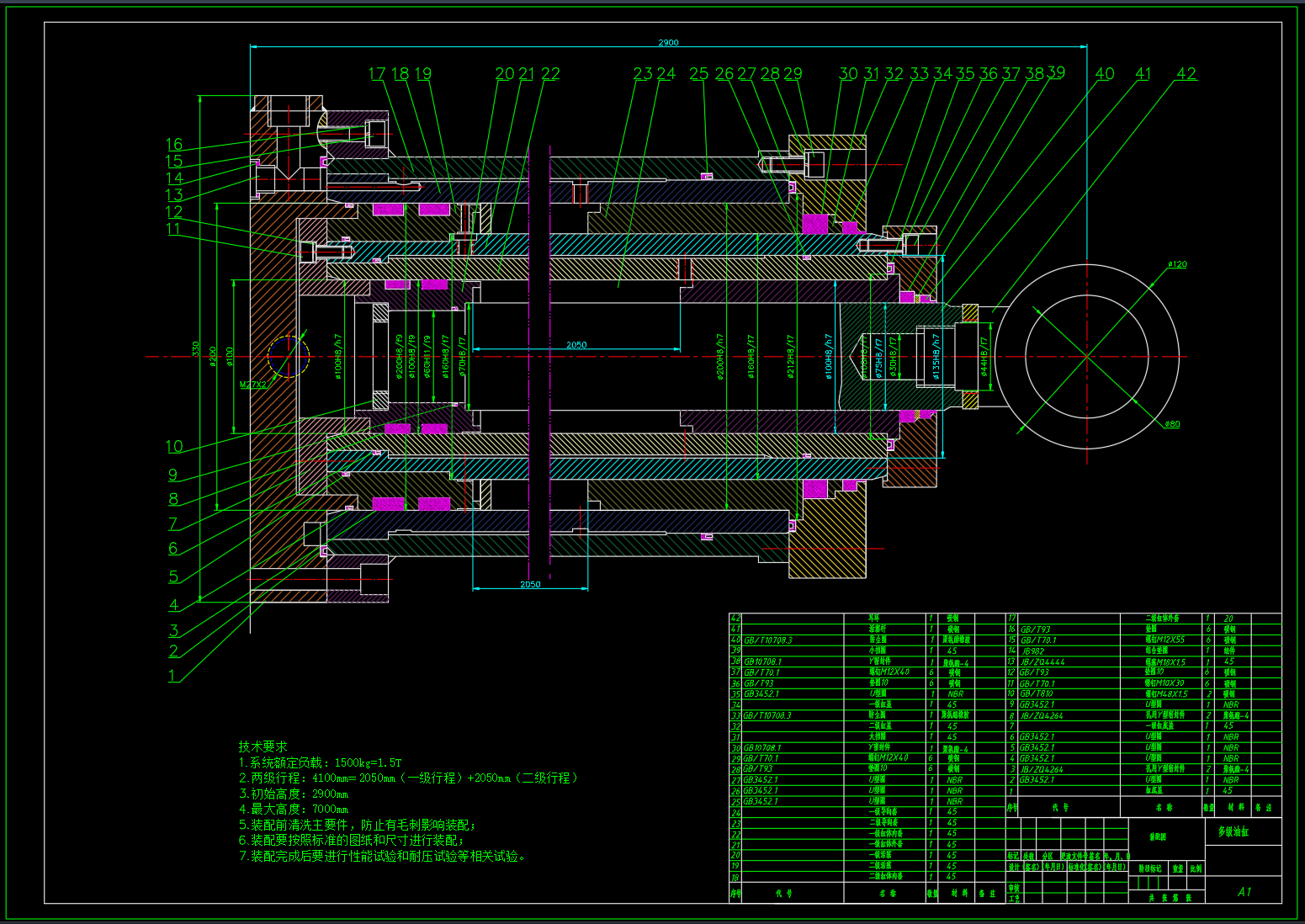

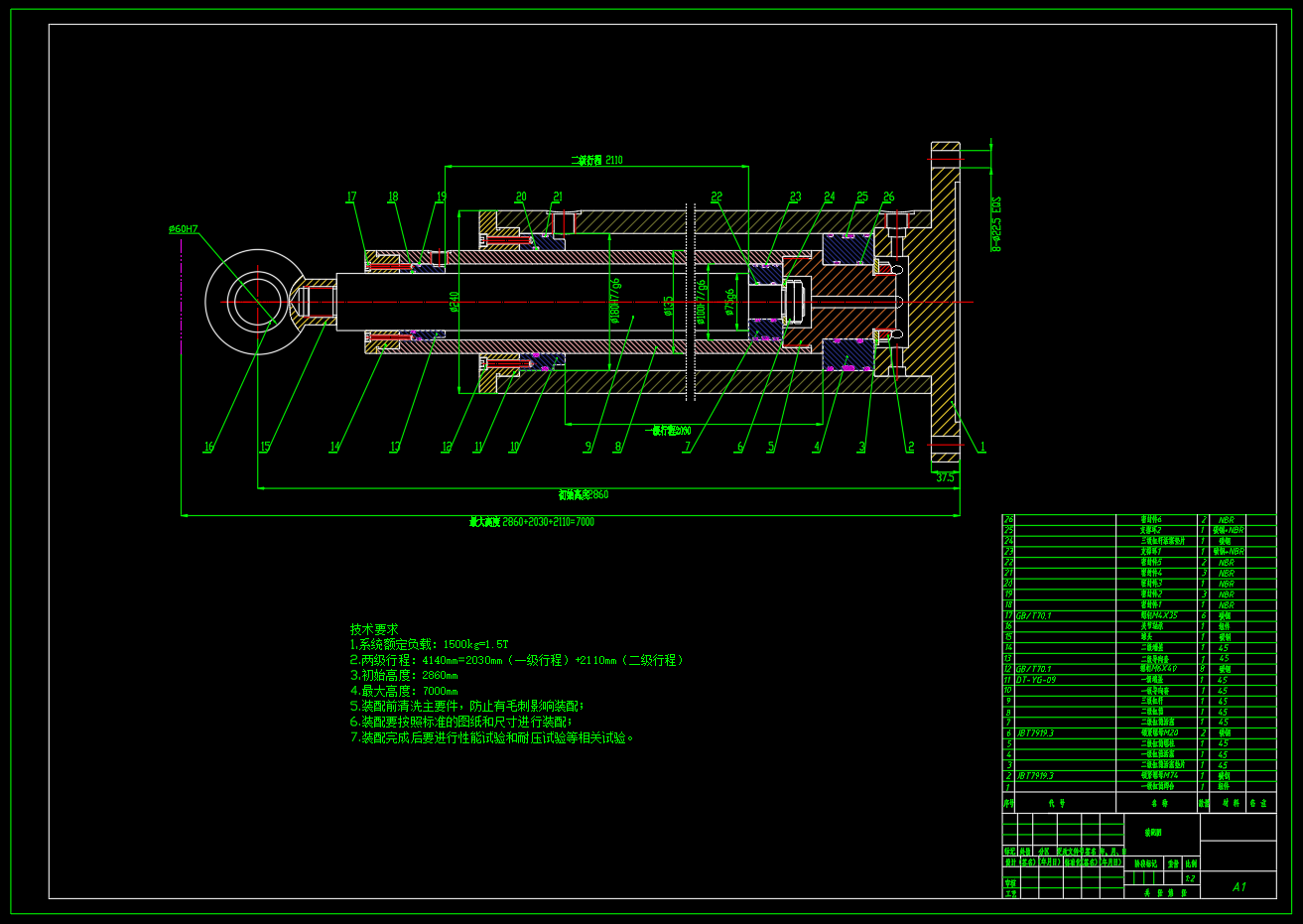

CAD版本图纸，共2张
摘要
总高度≥6000mm，取7000mm 承重：1.5T=15000N 压力：2.5Mpa 驱动形式：双向驱动 经过对装置工况分析，实现了7000mm的最大高度，初始高度为2900mm，在系统额定负载为1.5T的时，系统压力为2.5MPa，可以驱动油缸正常运行，油缸的基本参数为三级缸杆的直径d=75mm，二级缸筒的内径为100mm，二级缸筒的外径为135mm。 在满足性能要求的时候，采用两级液压缸形式，一级行程2100mm，二级行程2000mm。
