M7475-建筑砖材成型装置设计[含SW三维图] 下载积分：400　资料编号： M7475

作品包括:

Word版设计说明书1份

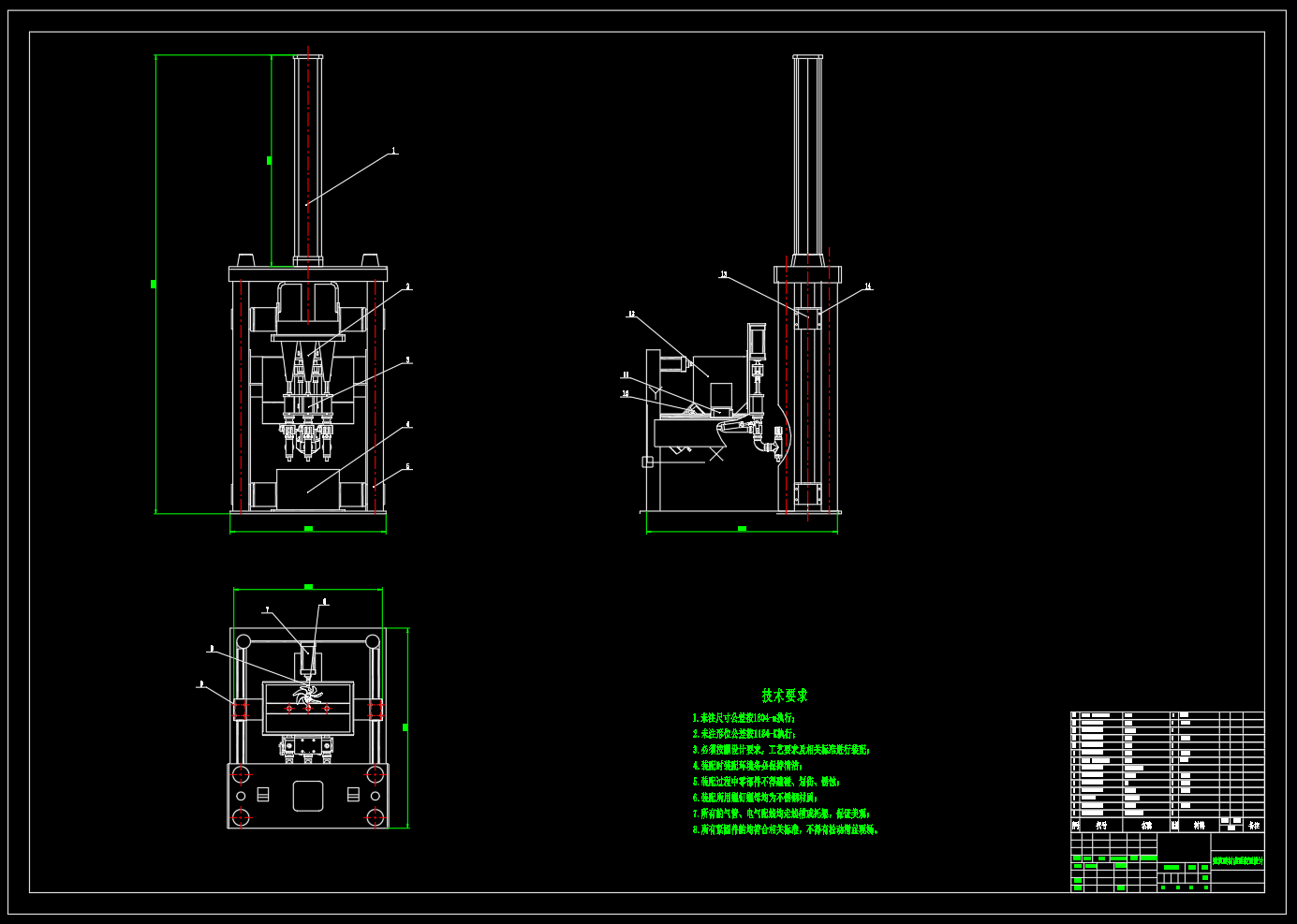

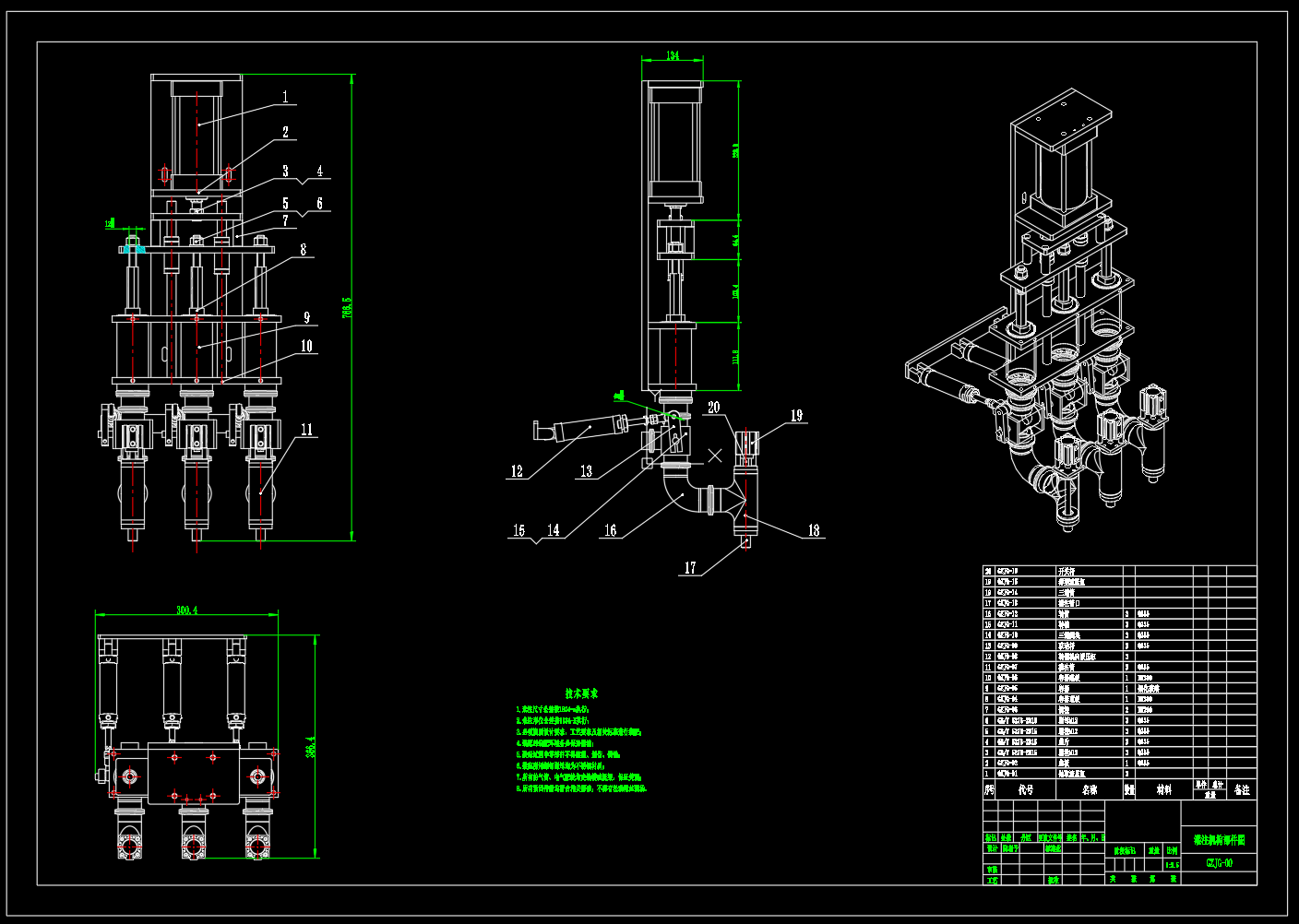

CAD版本图纸，共7张

SW三维图一套

摘要

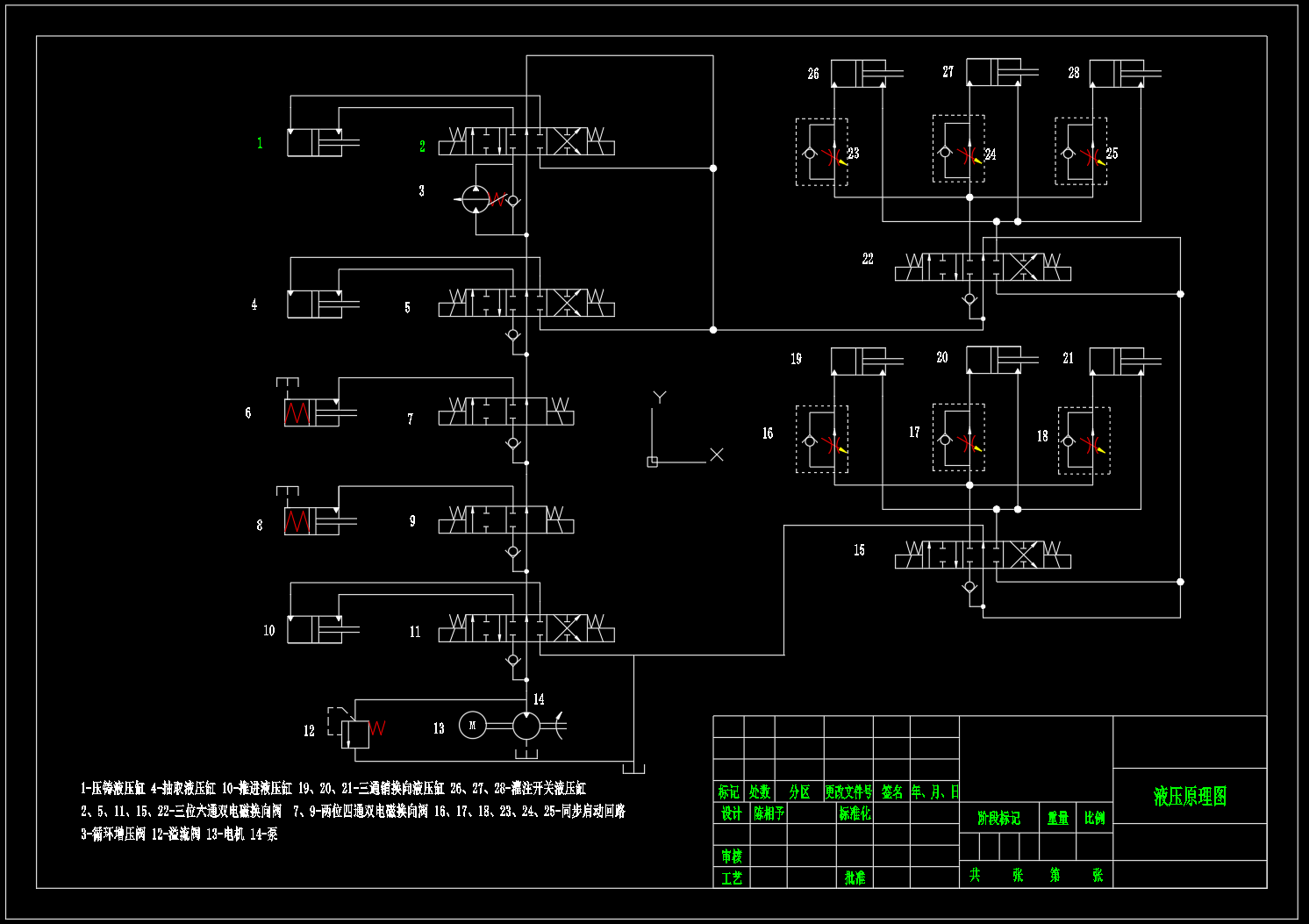

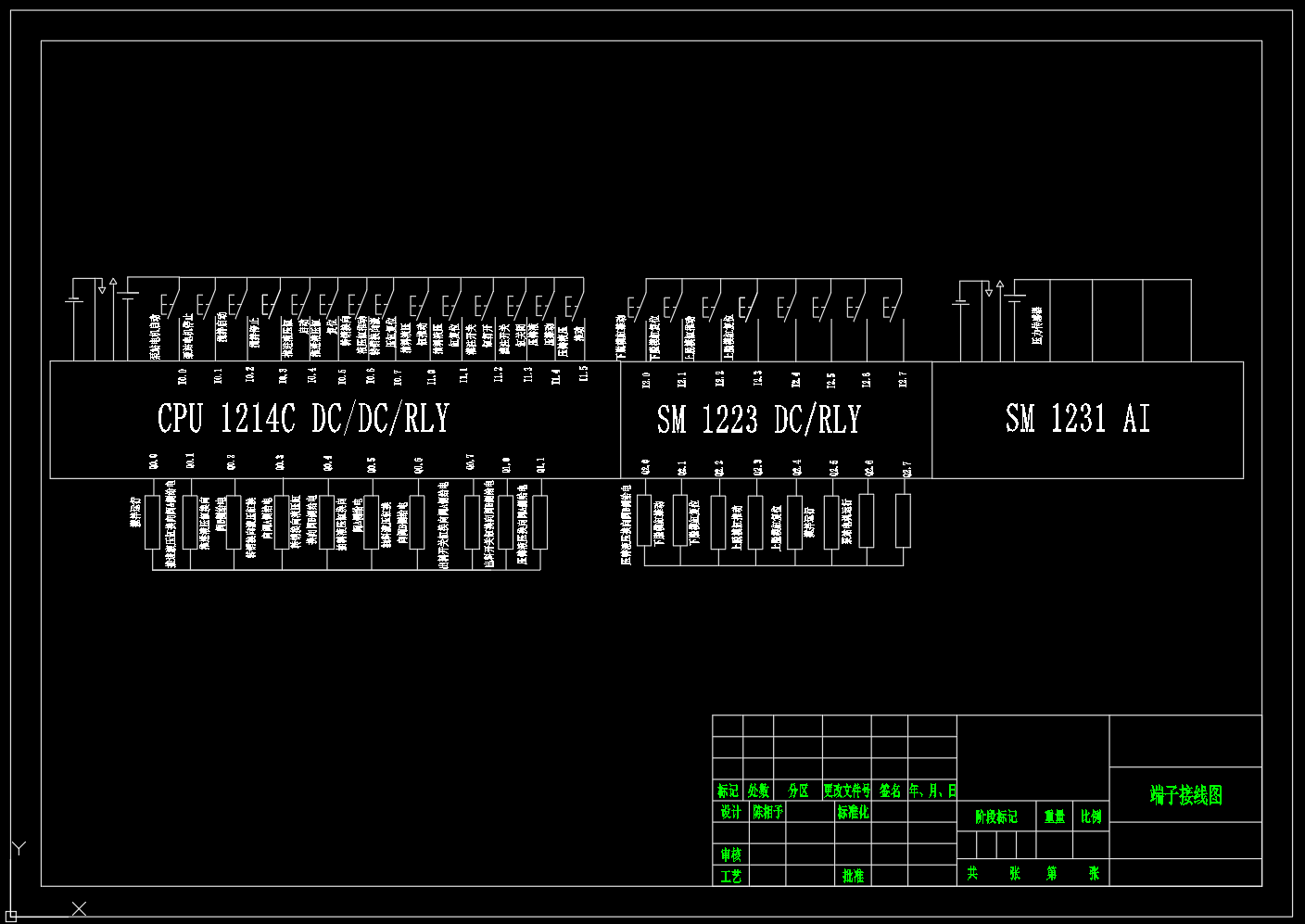

包含全套三维SW2023零部件以及装配体，包含全套二维CAD文件。本装置的设计通过分析制砖工艺的生产要求，查找文献并且通过设计合理的机械结构，简洁的完成了自动化的制砖工艺流程，其中的机械结构包括液压机构、气动机构、灌装机构、脱模机构部分。导轨推动机构，通过液压缸传动推进在导轨上的灌装机构移动到模具上方，然后通过灌装机构，灌装机构顶部的抽取液压缸来利用三通阀从搅拌箱里吸取材料进入固定量的容器中，这时换向液压缸使三通阀转销旋转，抽取液压缸伸出使工料挤入模具种，然后压铸液压缸进行压铸并由脱模机构进行脱模的自动化过程，来完成整套的制砖工艺。在控制方面我们用PLC1200对装置实施精准控制，输入端的传感器包括压力传感器等。从而提高装置生产产品的成品率以及效率。
