M7510-铣床液压控制系统设计 下载积分：75　资料编号： M7510

作品包括:

Word版设计说明书1份

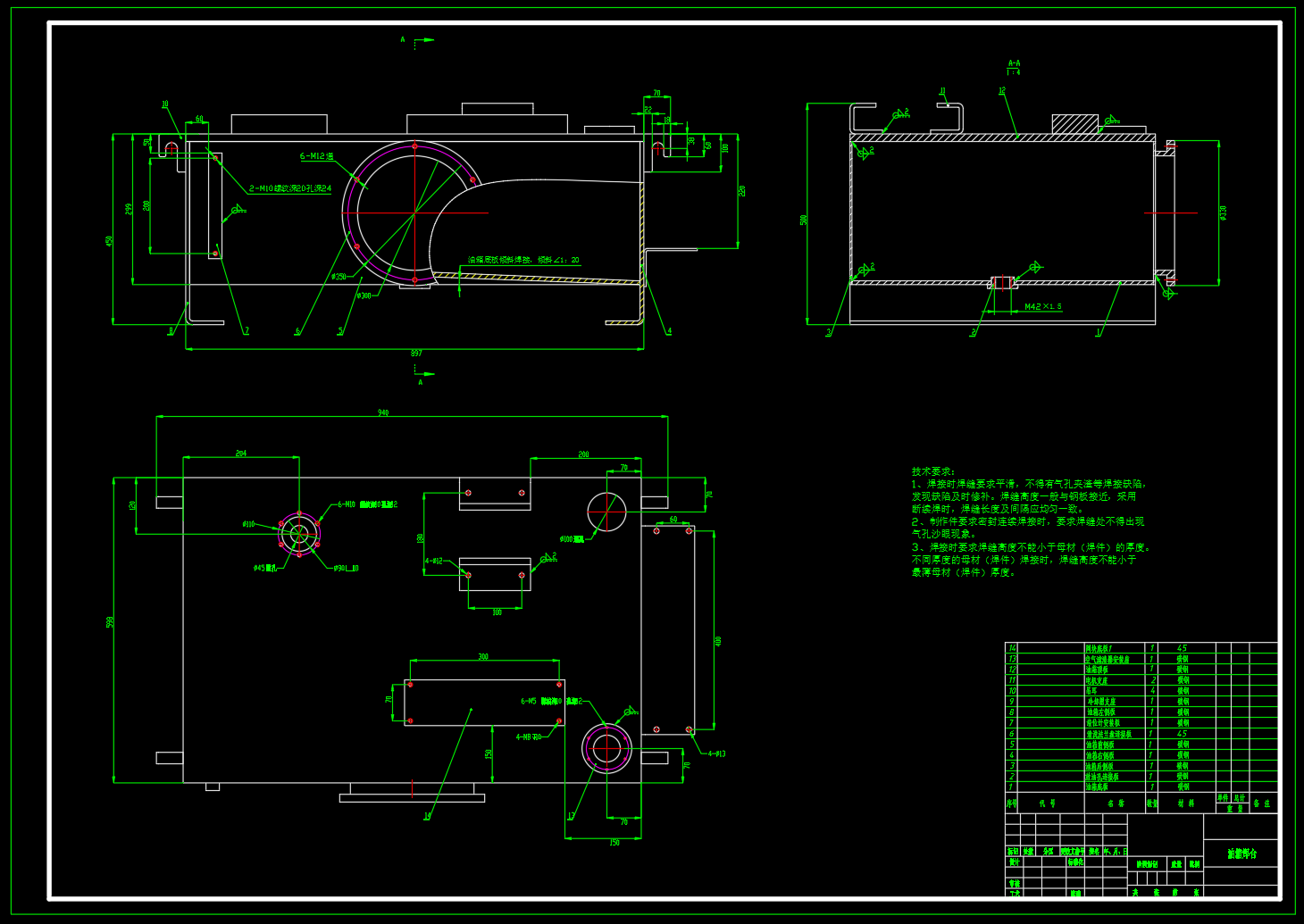

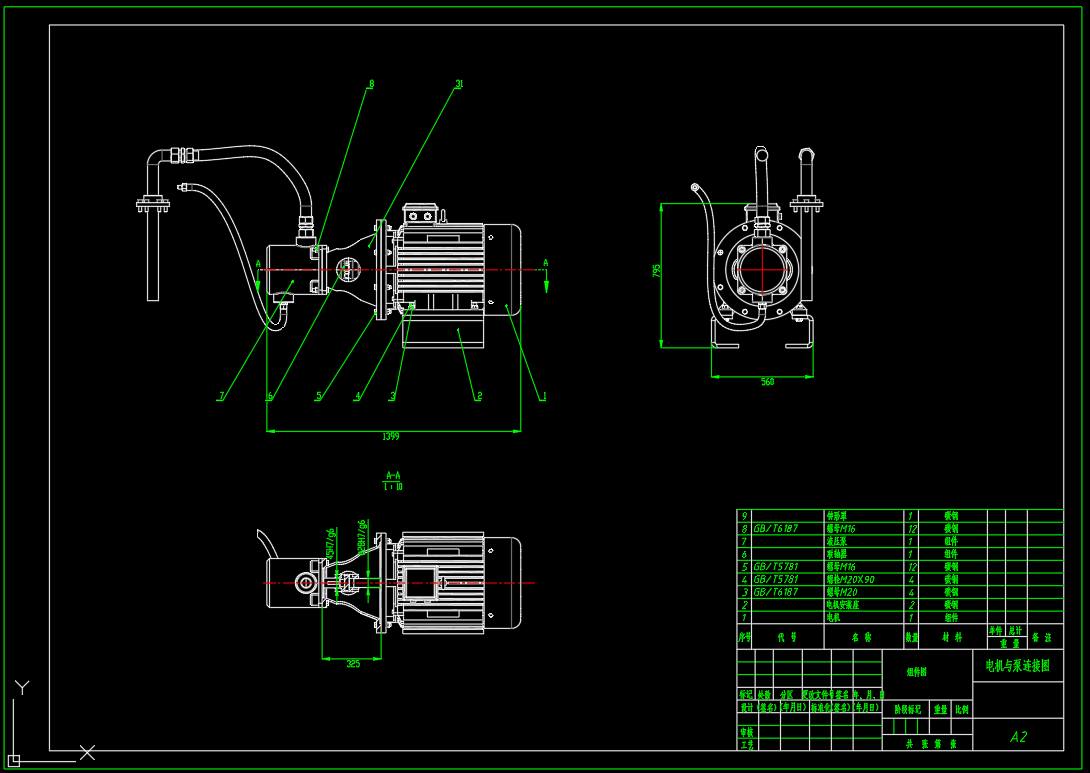

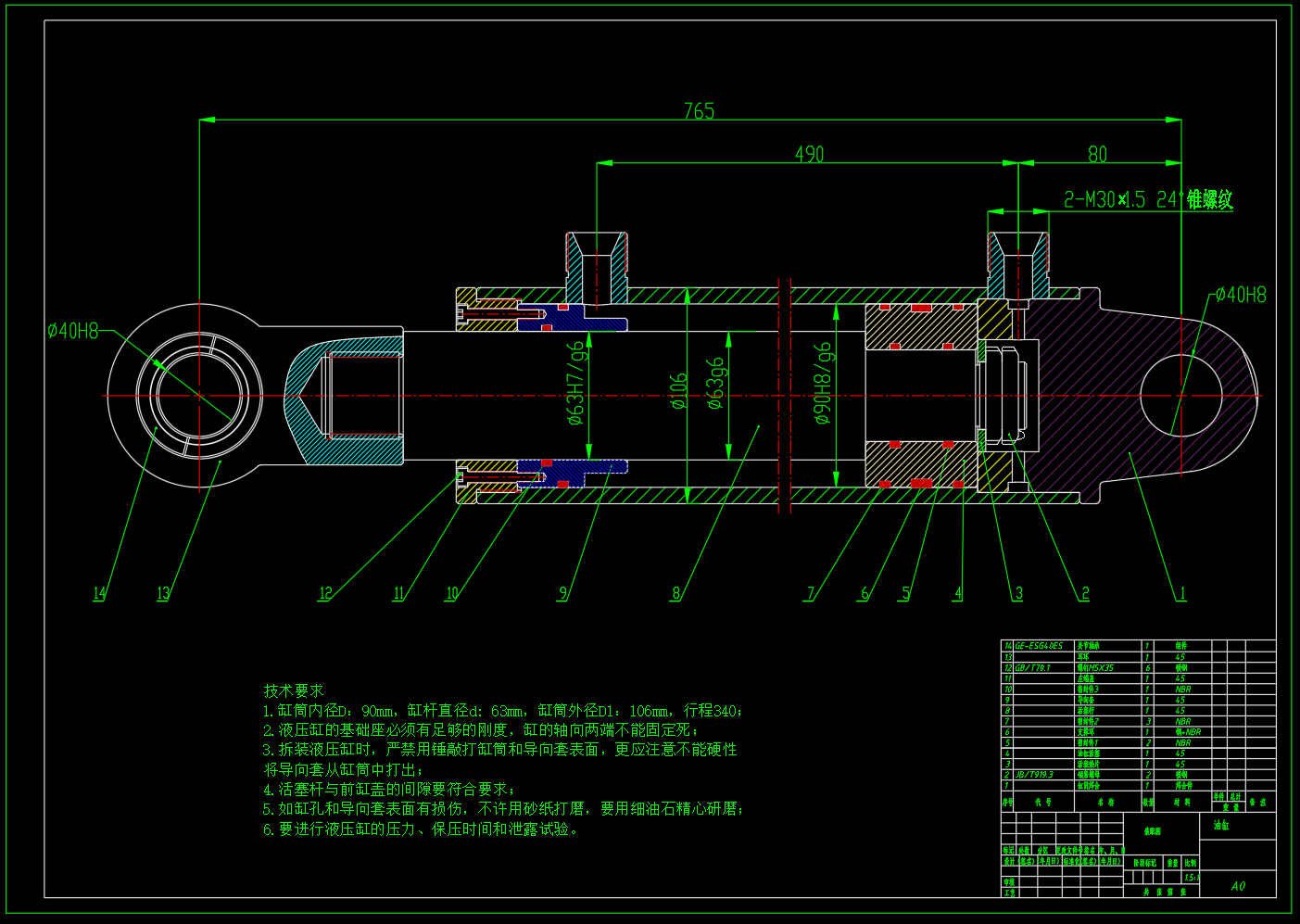

CAD版本图纸，共6张

摘要

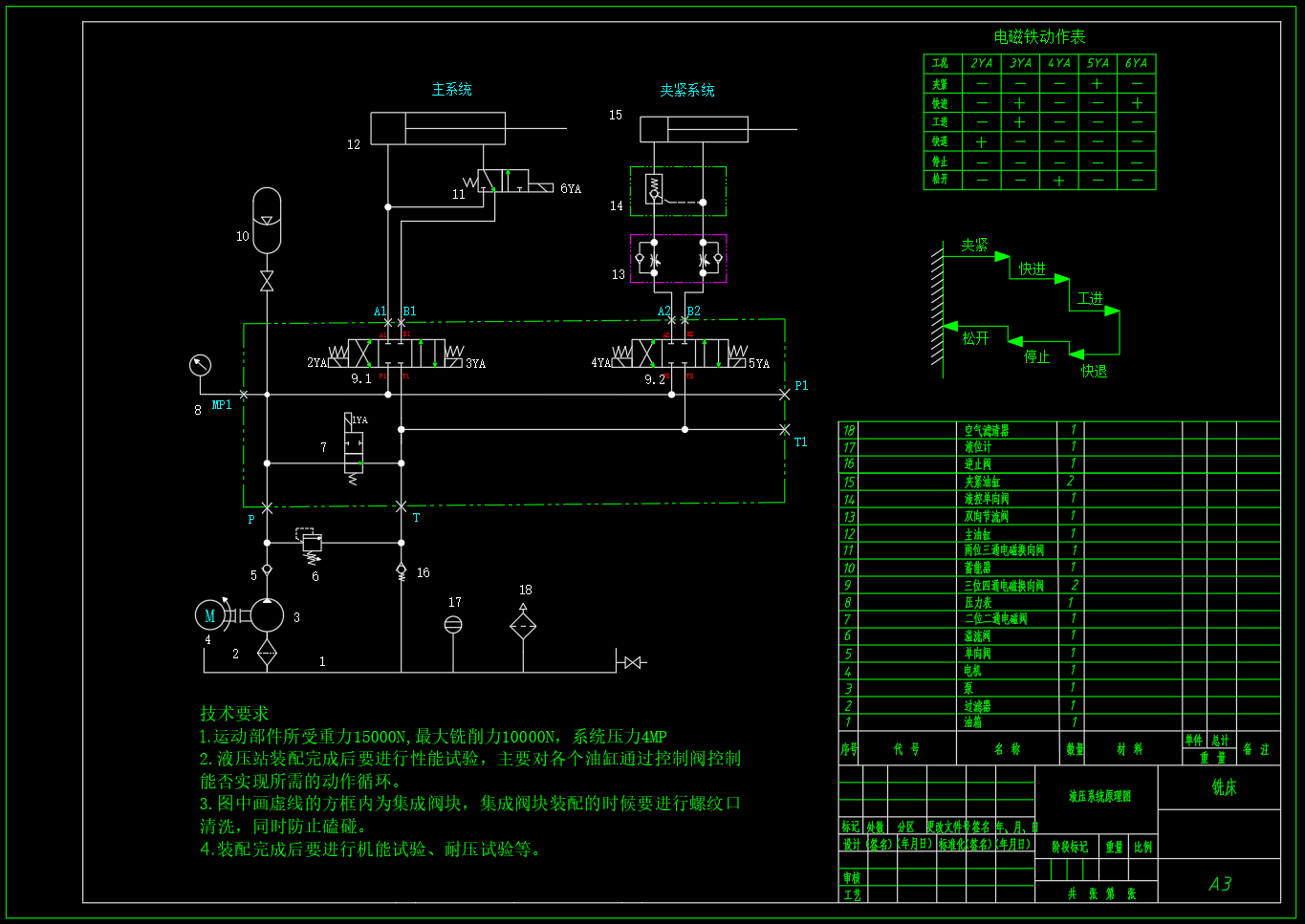

实现功能：工件夹紧——工作台快进——工作台工进——工作台快退——工件松开的工作循环（2）基本参数：工作台液压缸负载力10000N，工作台运动部件重力15000N，工作台快进、快退速度为0.083m/s，工作台工进速度为0.015m/s工作台液压缸快进行程320mm，工作台液压缸工进行程120mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间（加减速时间）0.1s：，液压缸机械效率为0.9，夹紧力F=7000N，夹紧行程26mm，夹紧时间0.9s。
