M7514-电磁铆枪设计[含SW三维图] 下载积分：300　资料编号： M7514

作品包括:

Word版设计说明书1份

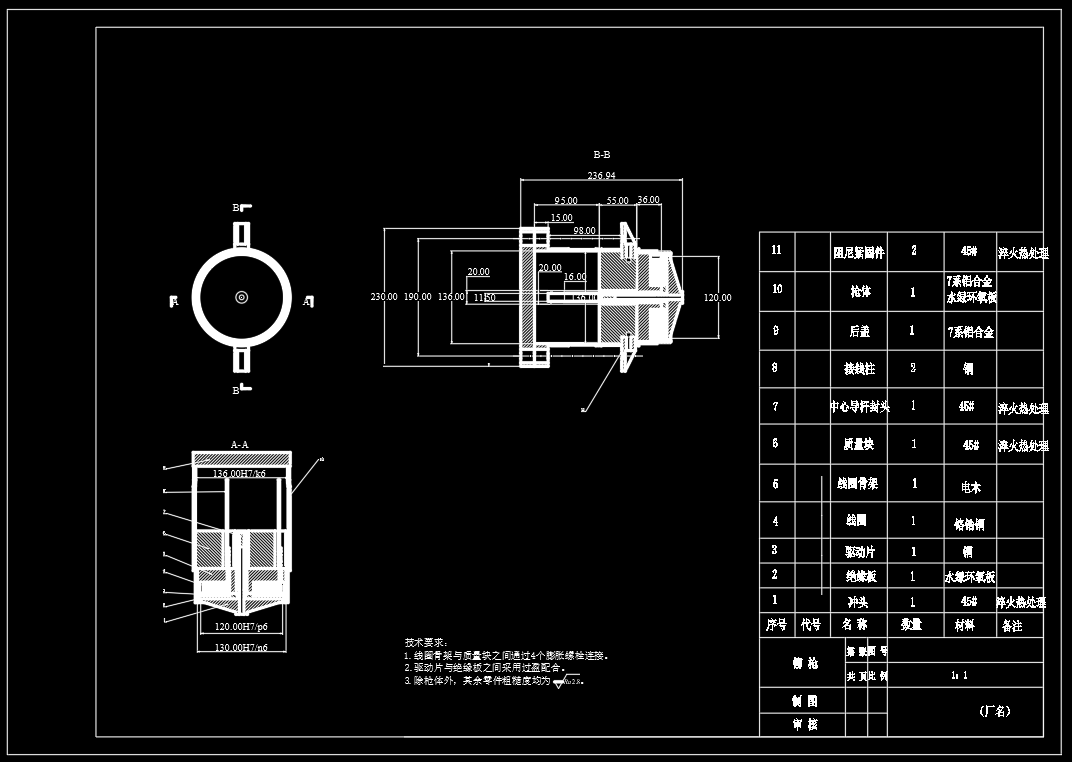

CAD版本图纸，共12张

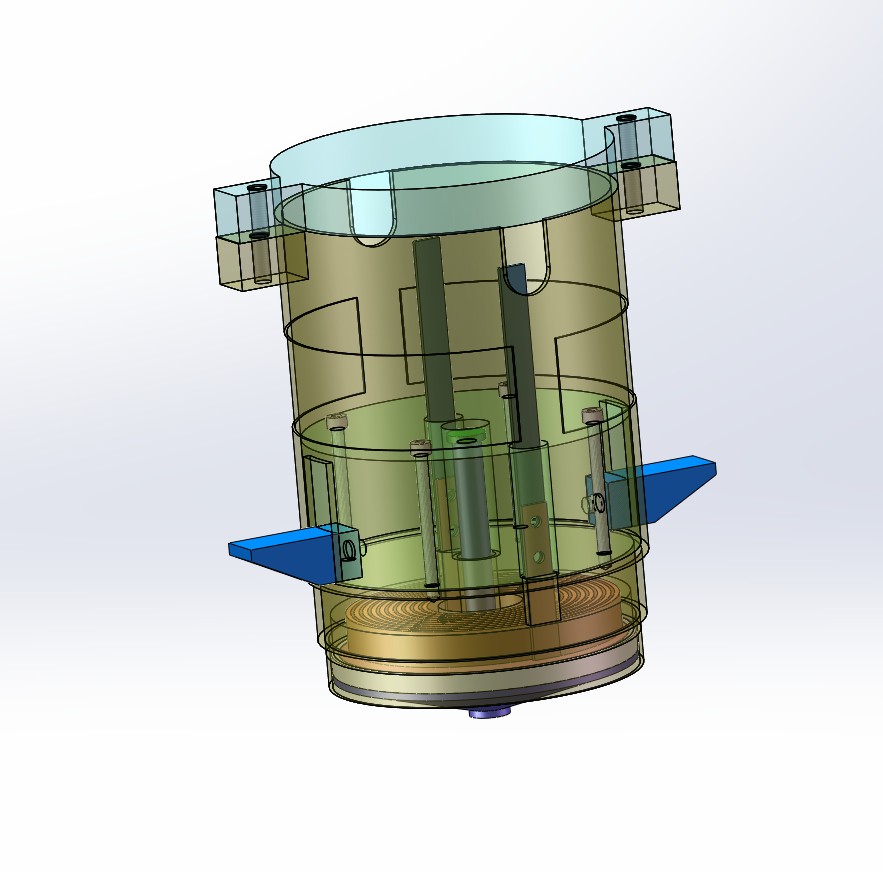

SW三维图一套

摘要

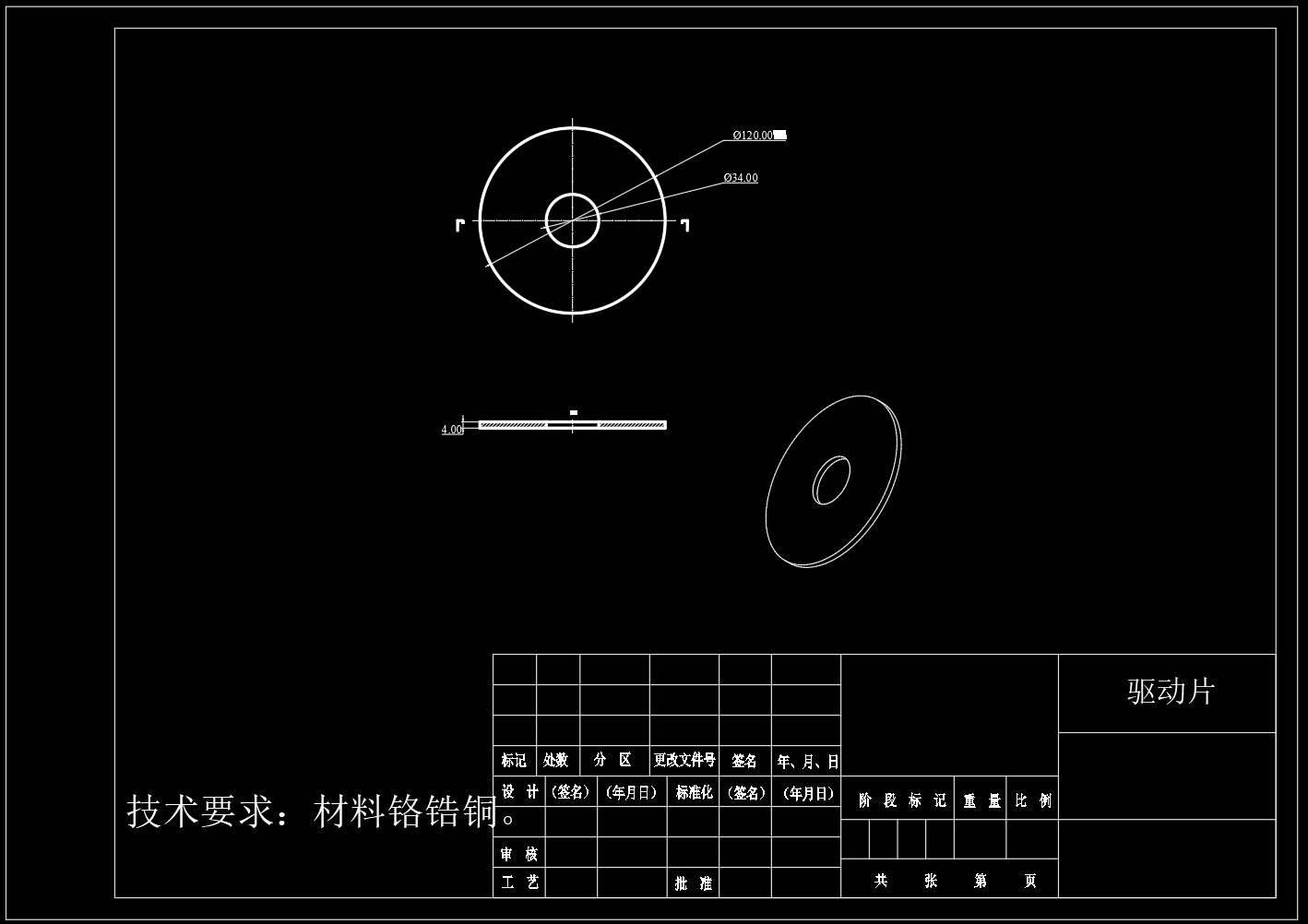

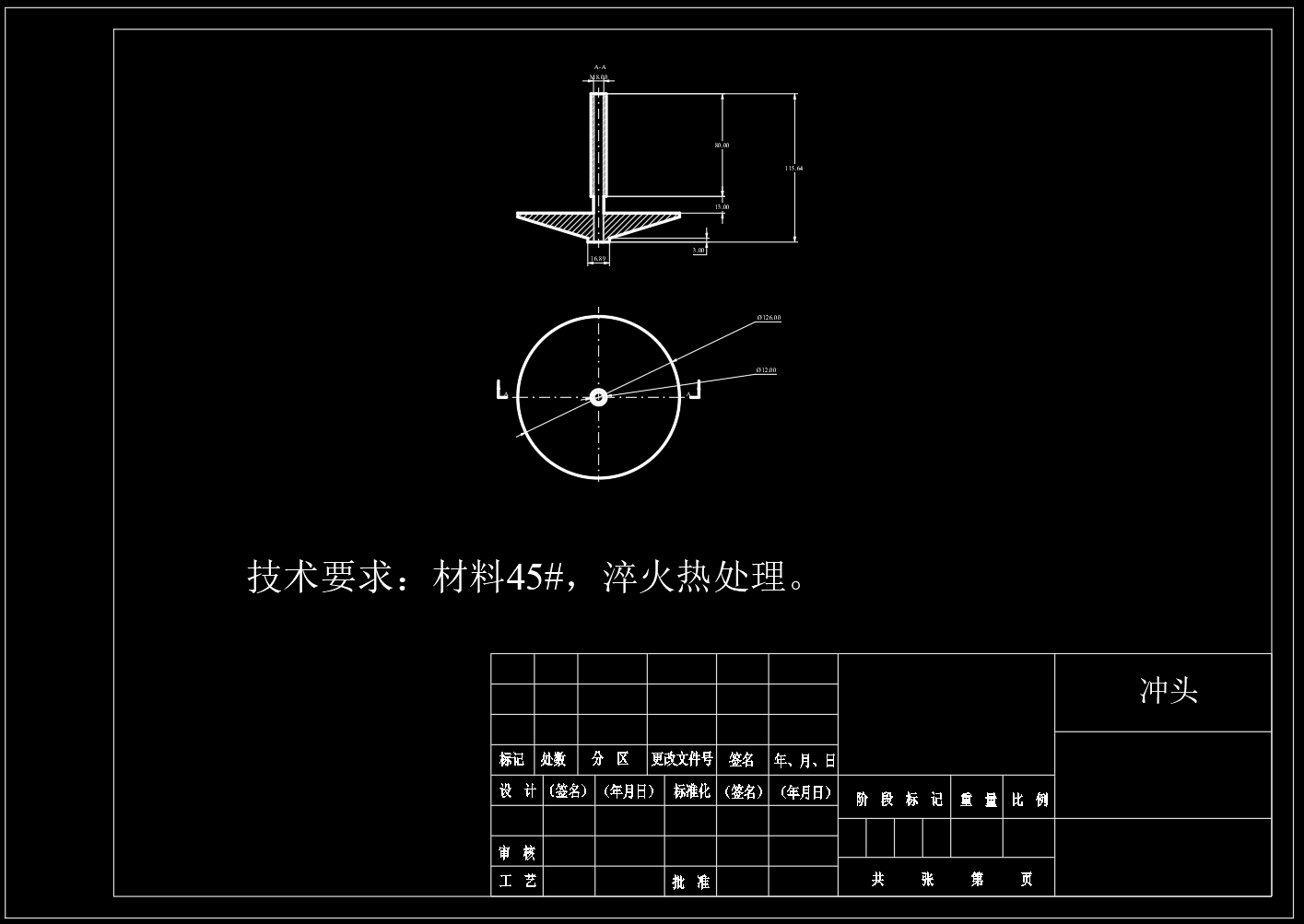

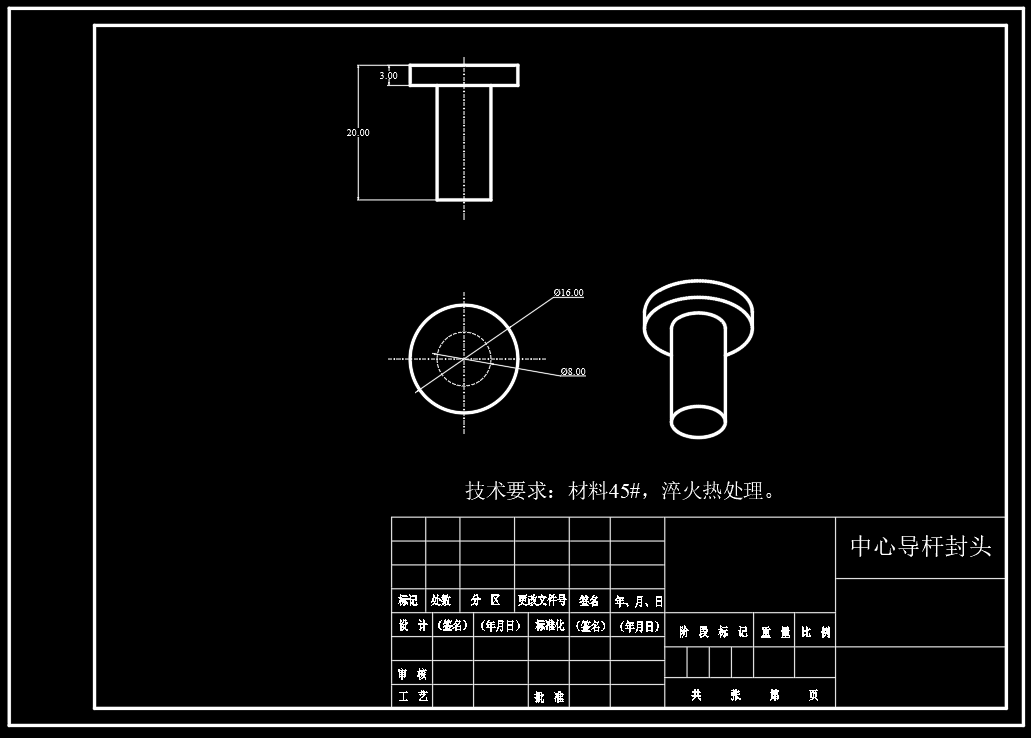

包含全套三维SW2020零部件以及总装配，包含全套二维CAD。本文设计的是一种电磁铆枪的结构设计，对电磁铆枪的方案制订选择、驱动电路分析、总体结构原理设计分析、零部件结构及尺寸设计分析、装配工艺流程分析等。主要进行以下设计工作：一、对国内外的研究现状、研究目的、研究的意义和方法路线进行详细的分析；二、对电磁铆枪的基本原理及方案进行执行和分析，通过分析对比多种方案来设计本次的课题，具体分析设计了感应式电磁铆接和自激式电磁铆接的原理及电路；三、分析了整体的结构，各个零部件的结构和尺寸，具体包括：线圈的结构设计和尺寸设计、线圈骨架的结构设计和尺寸设计、枪体的结构设计和尺寸设计、驱动片的结构设计和尺寸设计、质量块的结构设计和尺寸设计、冲头的结构设计和尺寸设计、中心导杆封头的结构设计和尺寸设计、绝缘板的结构设计和尺寸设计、阻尼紧固件的结构设计和尺寸设计等，同时对每个零件的材料的进行选取。四、主要设计了装配工艺流程，详细的分析了装配工艺的一般原则、本设计的装配关系以及装配流程工艺卡的设计制作。
