M7525-便携式液压手推叉车设计[含SW三维图] 下载积分：400　资料编号： M7525

作品包括:

Word版设计说明书1份

CAD版本图纸，共2张

SW三维图一套

摘要

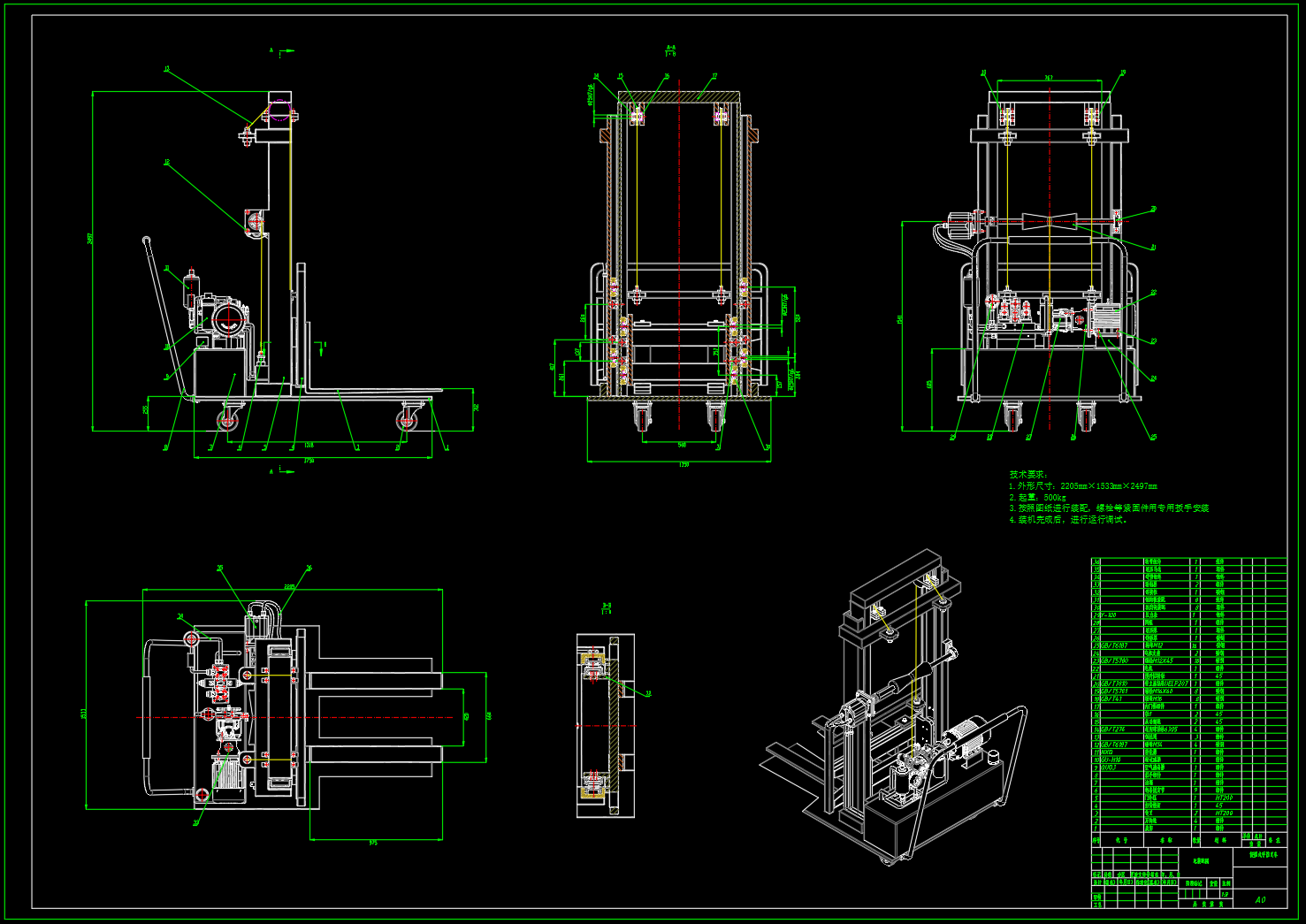

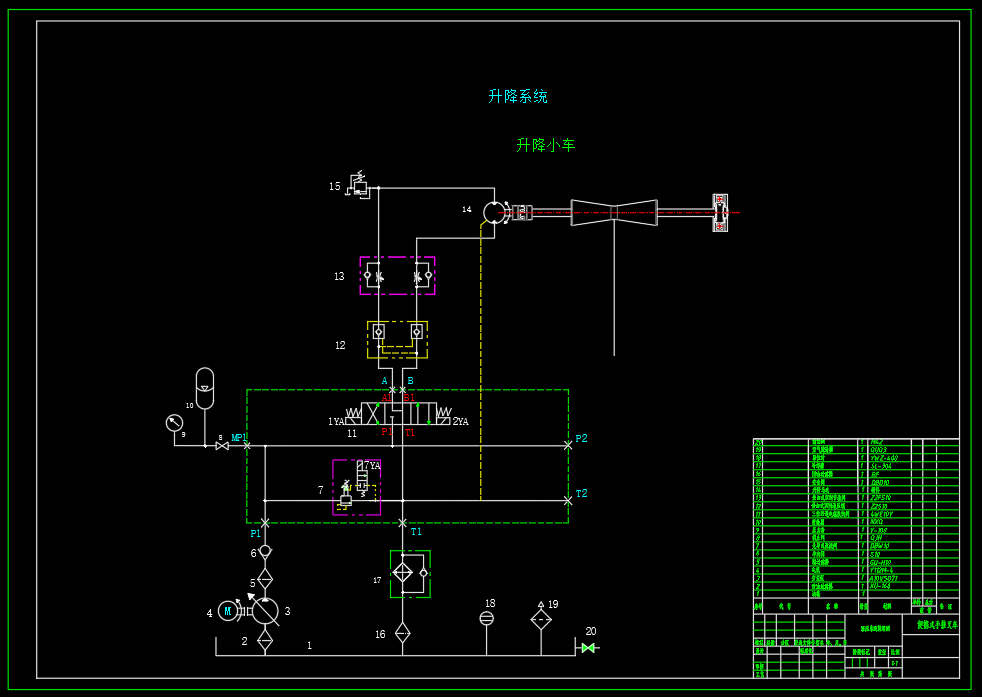

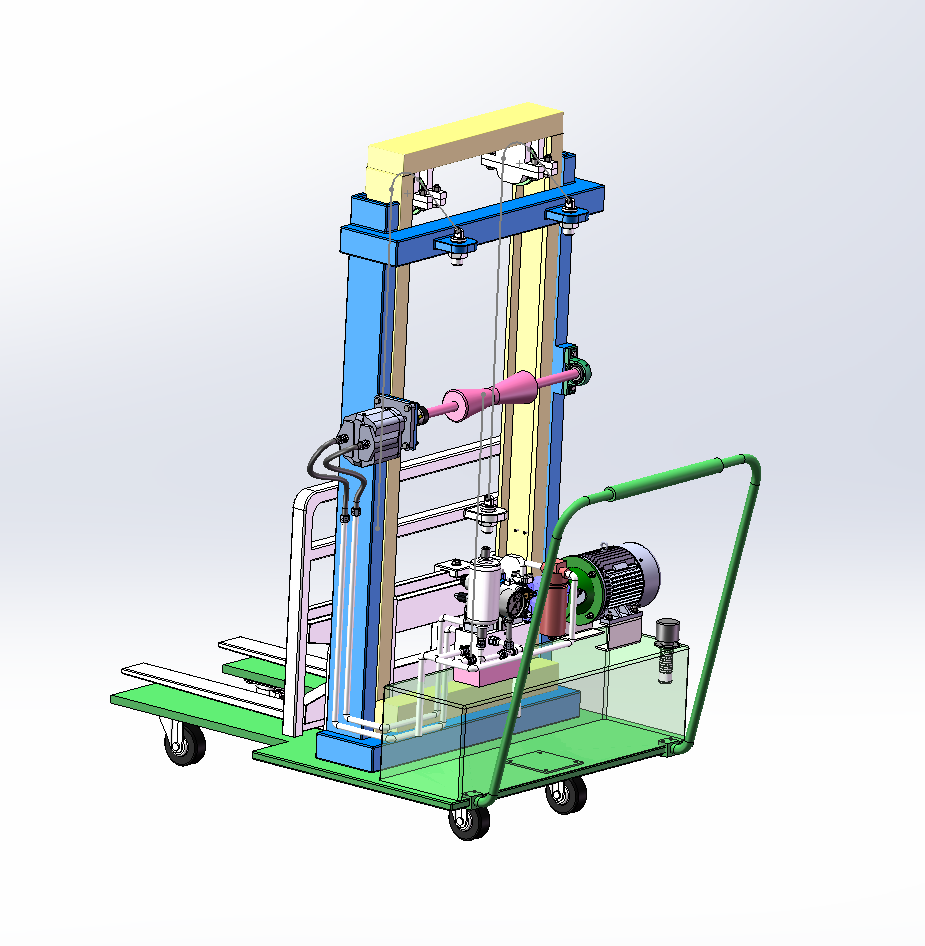

包含三维SW2018零部件以及总装配图，包含二维CAD液压系统原理图和总装配二维。对传统升降台功能简单、适用范围小的问题所提出来的课题，力求设计一种方便、灵活、适用性广的小型可行走升降台，设备结构参数为：额定起重量500kg，载荷中心距500mm，最大起升高度5m。升降部分主要用于提升和降落货物，主要由门架（内门架、外门架）、起升液压马达和绳索等部分组成。底盘部分主要包括车轮、制动机构及动力装置等，用于承载升降台的主体部分和进行行走。此次设计主要针对升降台的升降装置部分尤其是门架和货叉以及滚轮组件进行设计计算，对底盘部分未做重点设计，采用万向轮做为行走机构。
