M7531-可变速度旋转腐蚀摩擦试验台的结构设计[含SW三维图] 下载积分：450　资料编号： M7531

作品包括:

Word版设计说明书1份

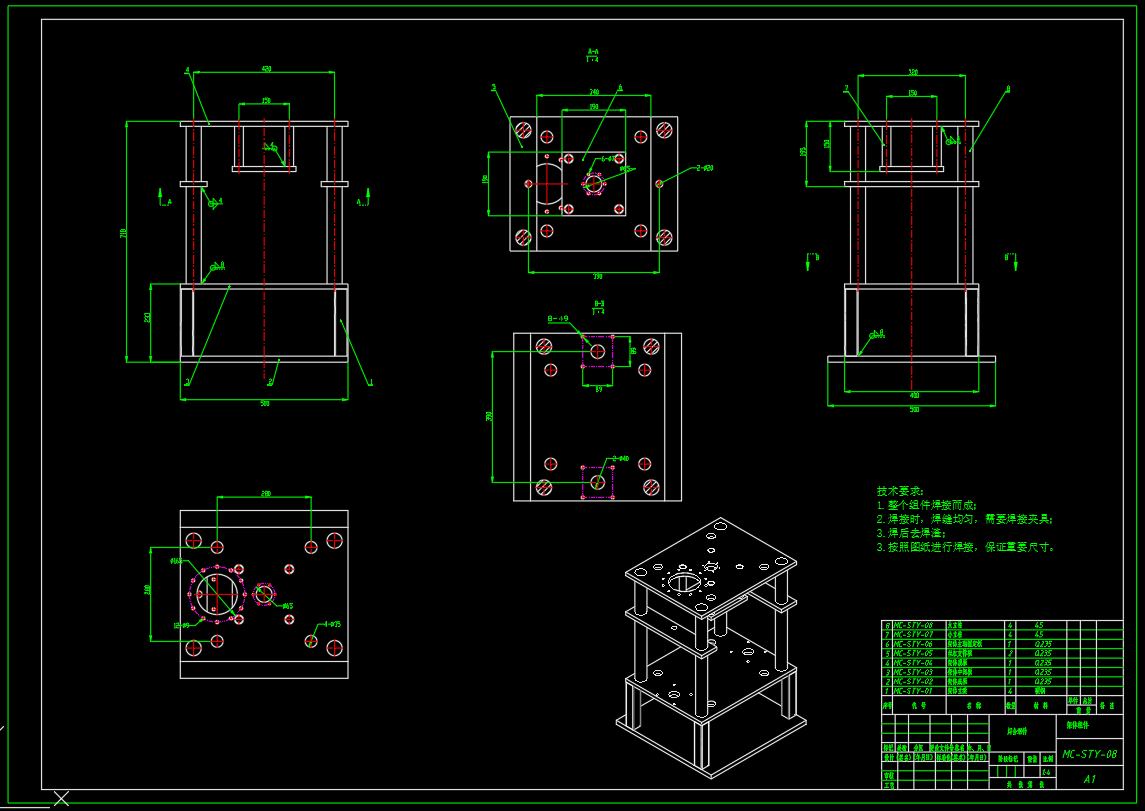

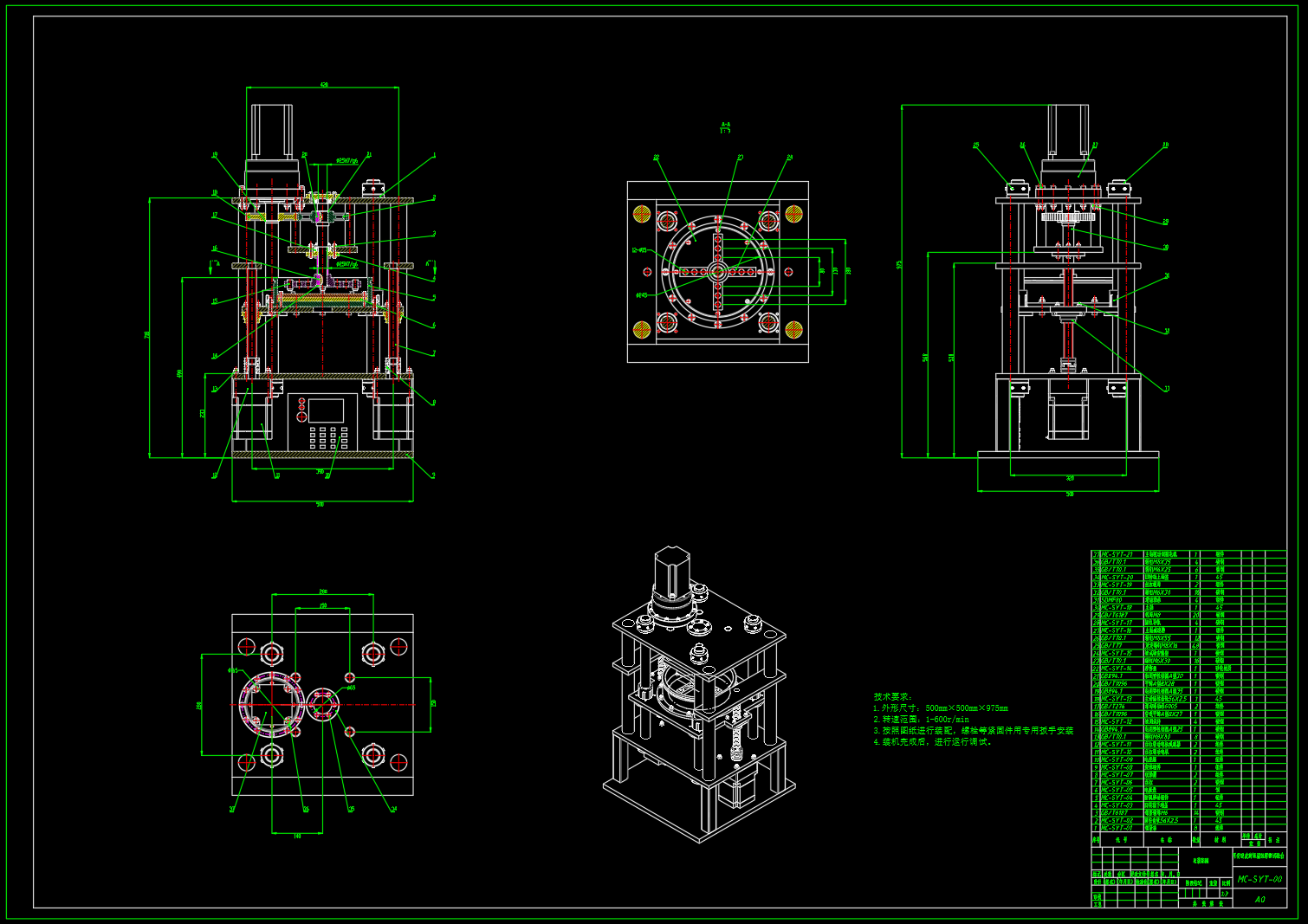

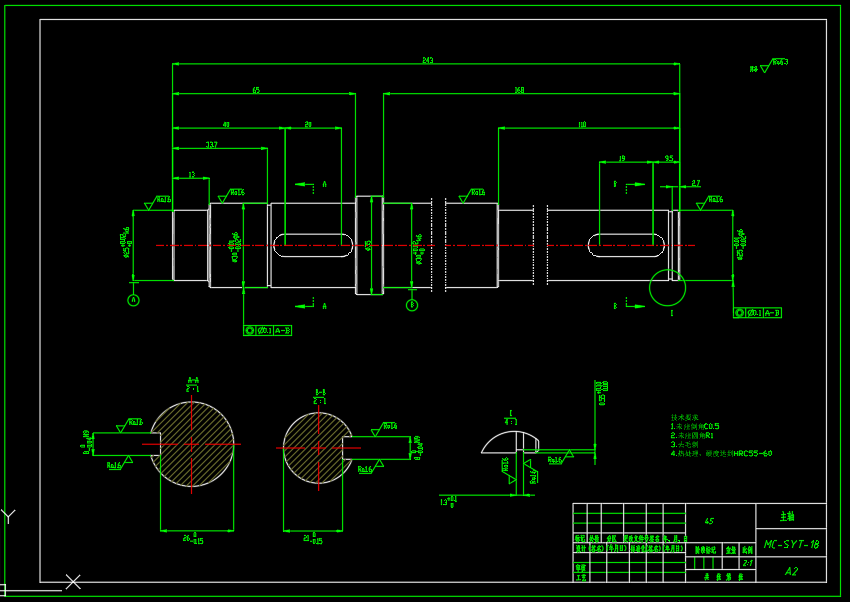

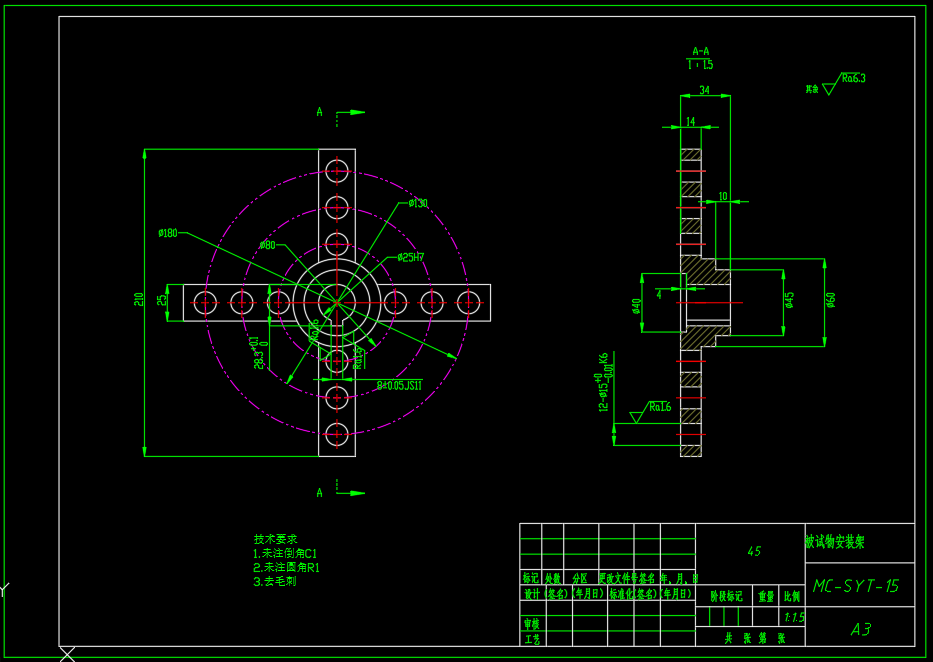

CAD版本图纸，共6张

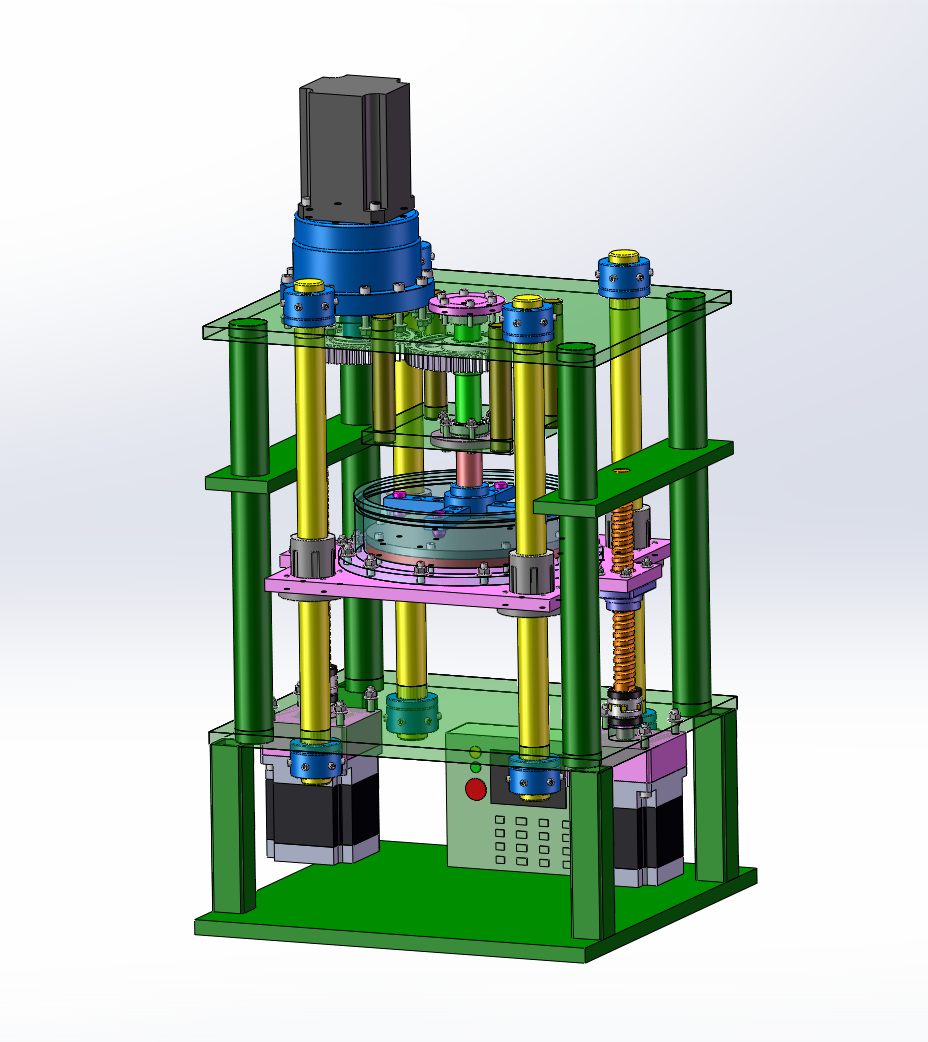

SW三维图一套

摘要

包含三维SW2018零部件以及总装配，包含二维CAD。设计出一种能实现试验台变速调节范围1-600r/min，实现试验台防溅射封装，不影响电化学测试，实现PLC智能化控制伺服电机和步进电机，利用伺服电机搭配减速器驱动主轴，利用步进电机搭配减速器驱动丝杠进而精准控制防溅射移动组件的位置，满足摩擦量的精确要求的一种新型的可变速度旋转腐蚀摩擦试验台的结构设计。 转速调节范围：0-600r/min 摩擦功率：3Kw 伺服电机最高转速：0-3000r/min（PLC控制区间范围可调，最大可达3000r/min） 载物夹具总重：≤500N 外形尺寸：1792mm×1010mm×1044mm
