M7537-冲击压路机液压系统设计 下载积分：150　资料编号： M7537

作品包括:

Word版设计说明书1份

CAD版本图纸，共9张

摘要

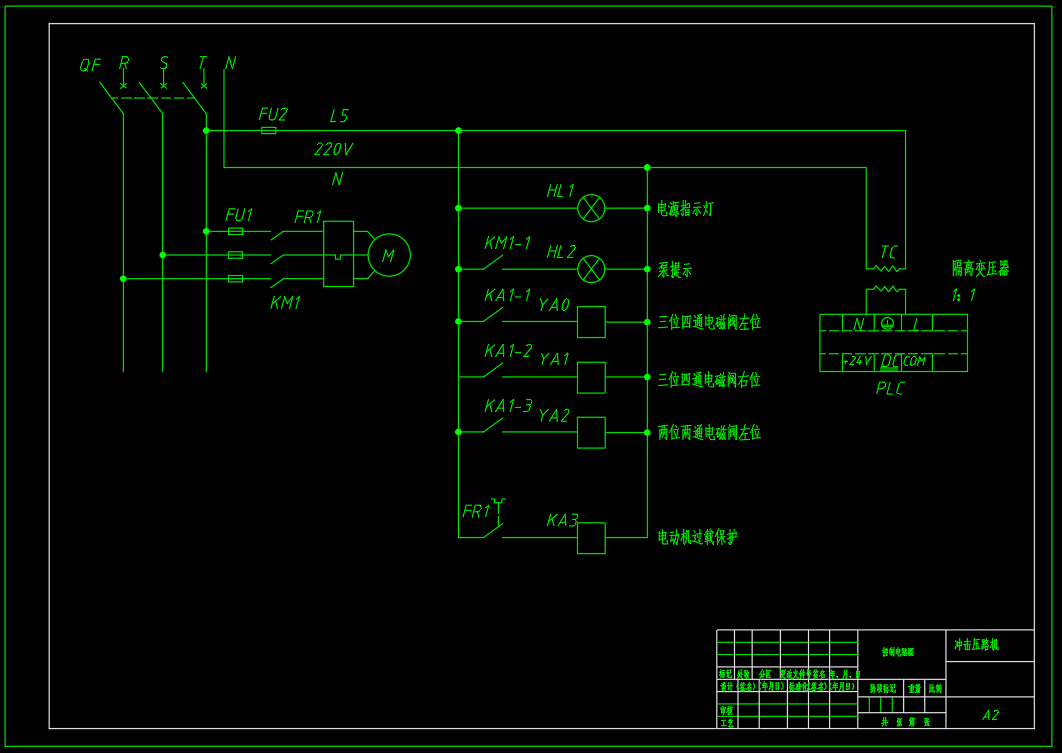

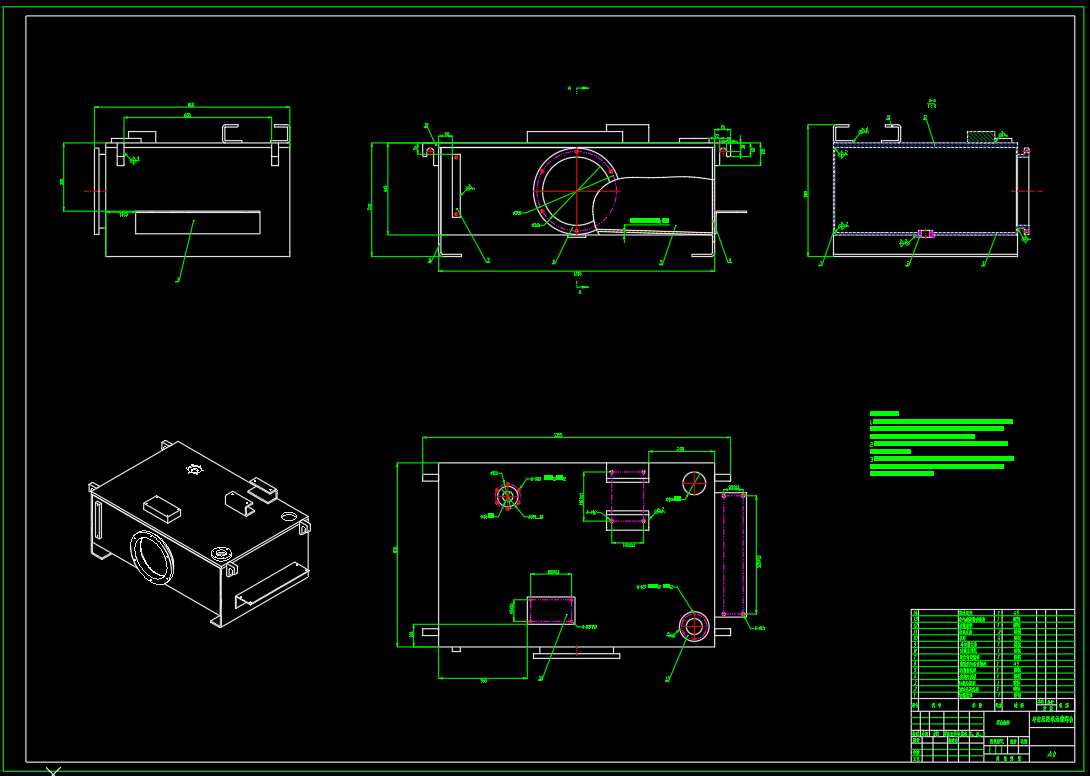

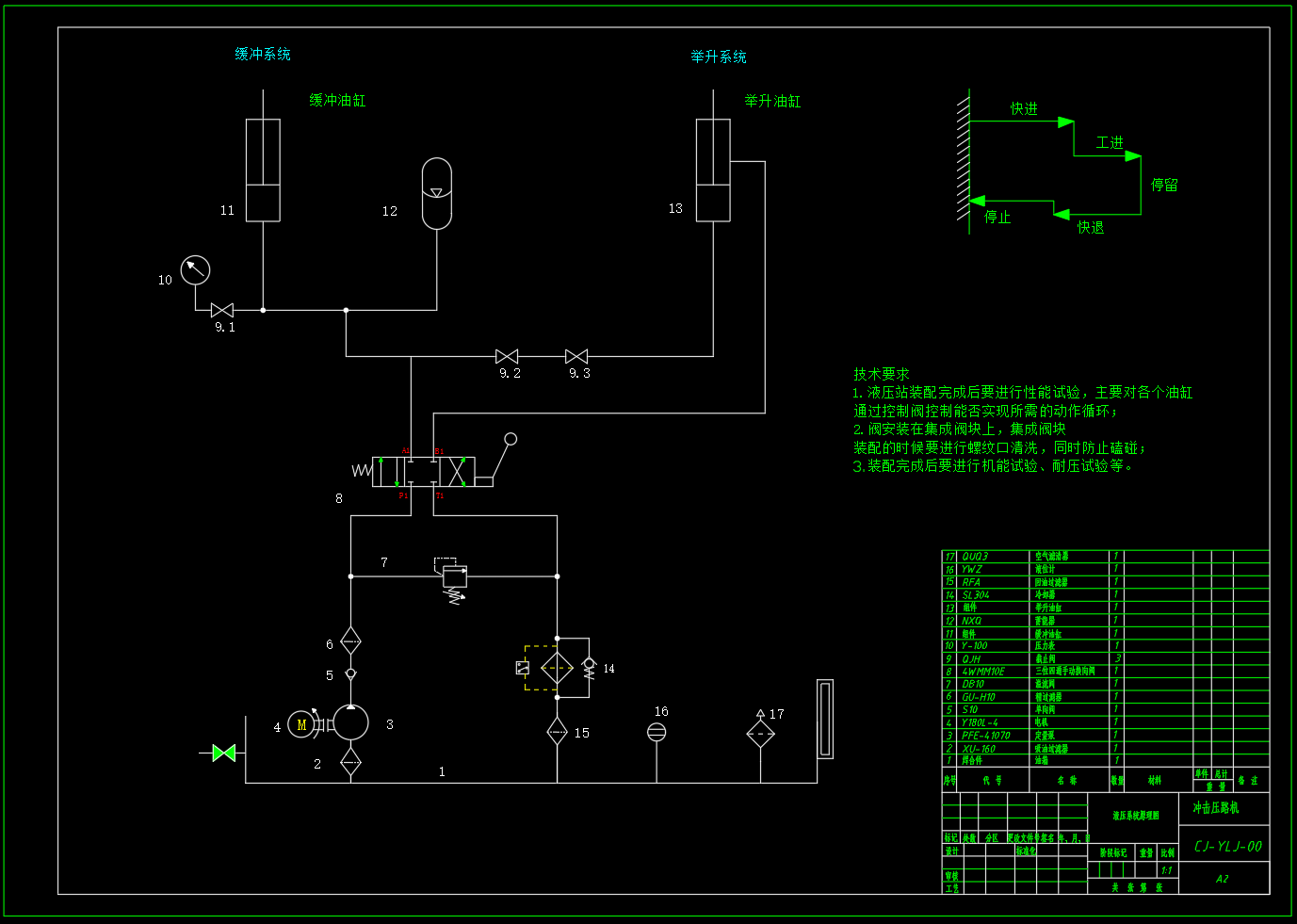

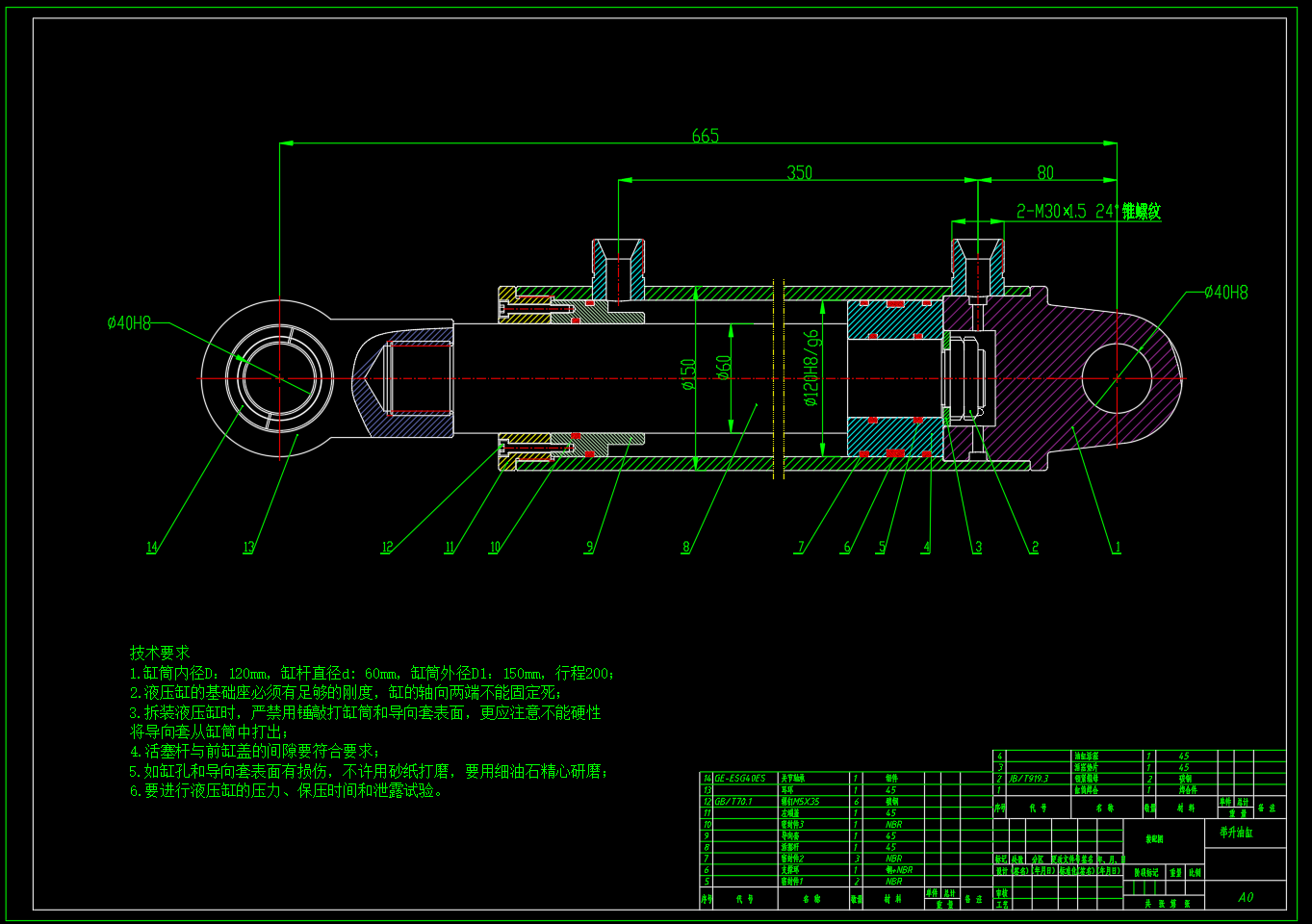

包含液压系统原理图两种方案，油箱焊合图，电气控制原理图，速度和负载图，油缸装配图以及零部件图。 对于液压系统方面展开基本功能动作的确定，系统工况的分析与计算，根据功能和工况分析设计满足执行机构要求的液压系统原理图，详细分析压路机的缓冲回路和举升回路，缓冲回路设置蓄能器，利用单作用缸串联实现，举升回路通过控制电磁阀实现有杆腔和无杆腔通油进而控制举升和收回，对举升油缸的参数进行计算，油缸的结构进行设计，同时对于整个液压系统的基本参数以及泵、电机进行计算选型。同时，利用FluidSIM软件进行液压回路仿真，实现液压系统的电控回路设计。
