M7543-升降平台液压系统设计 下载积分：200　资料编号： M7543

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

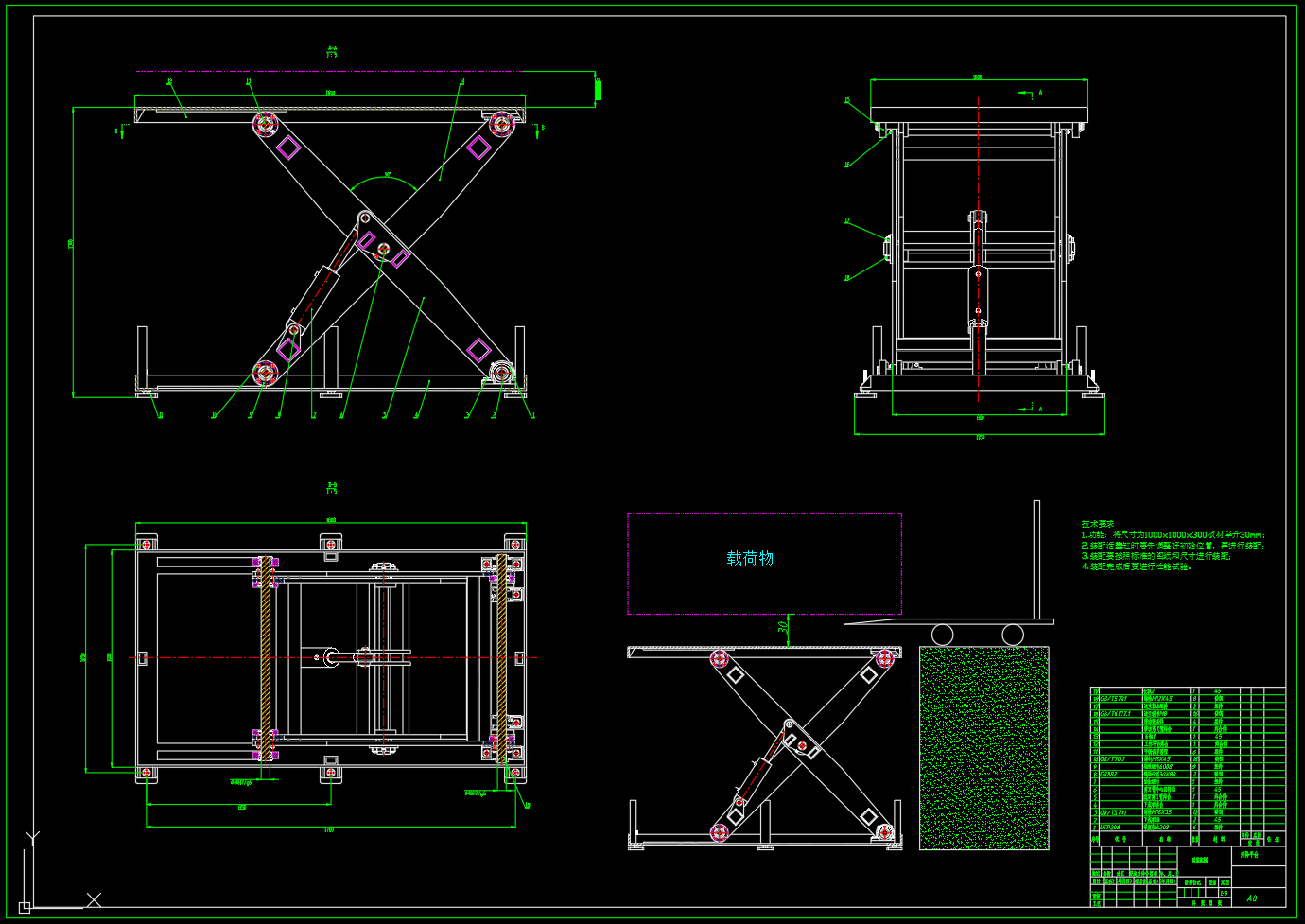

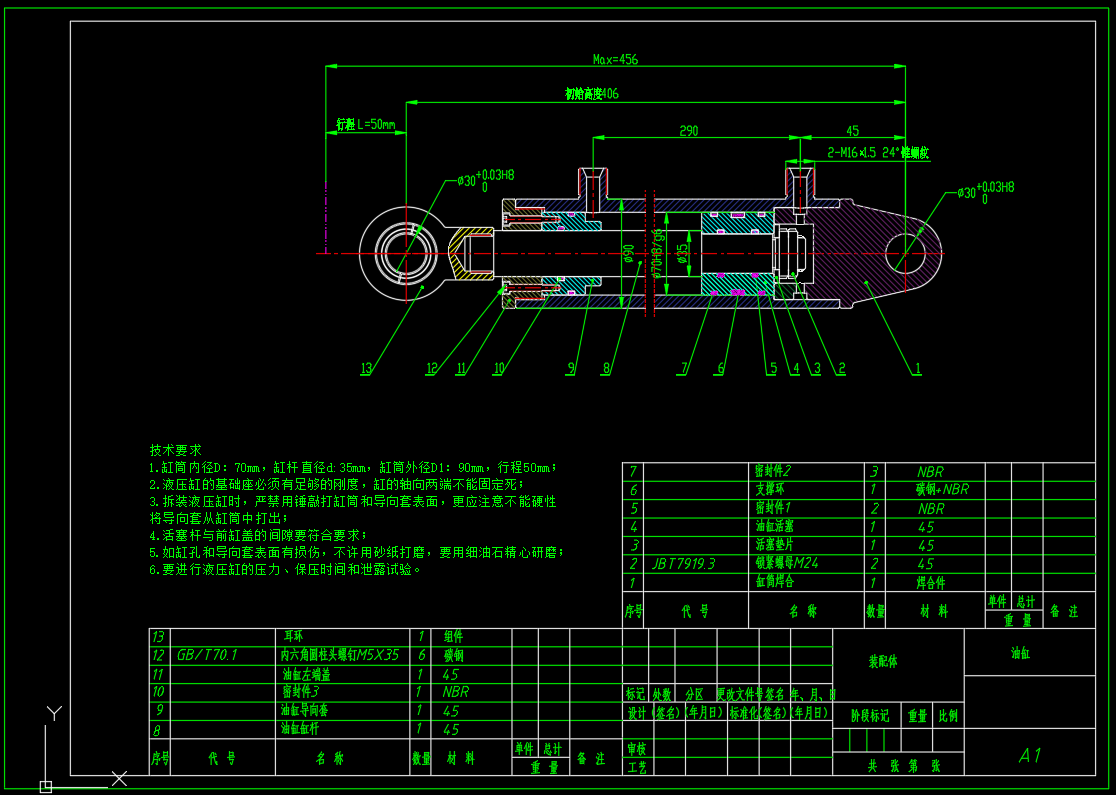

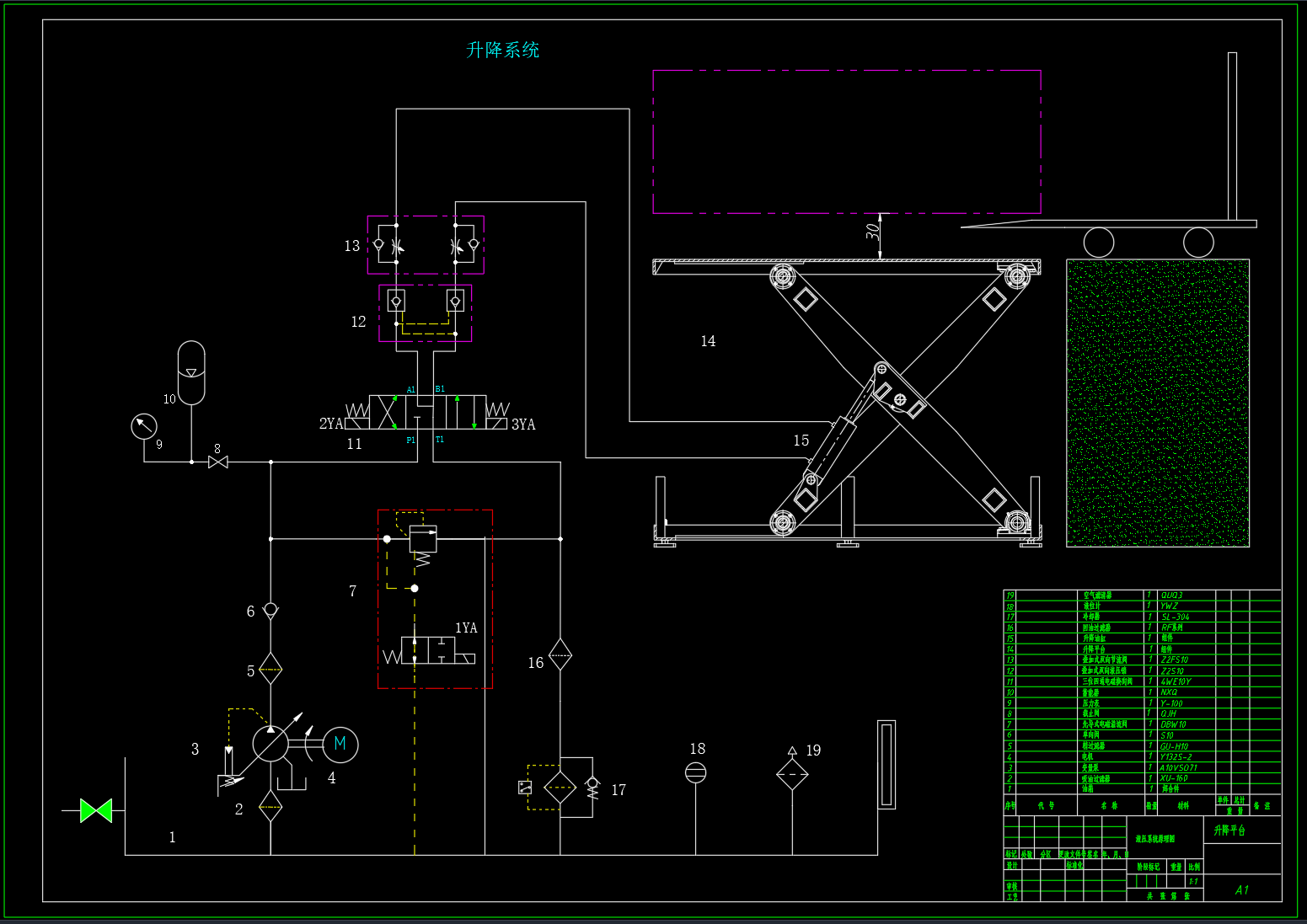

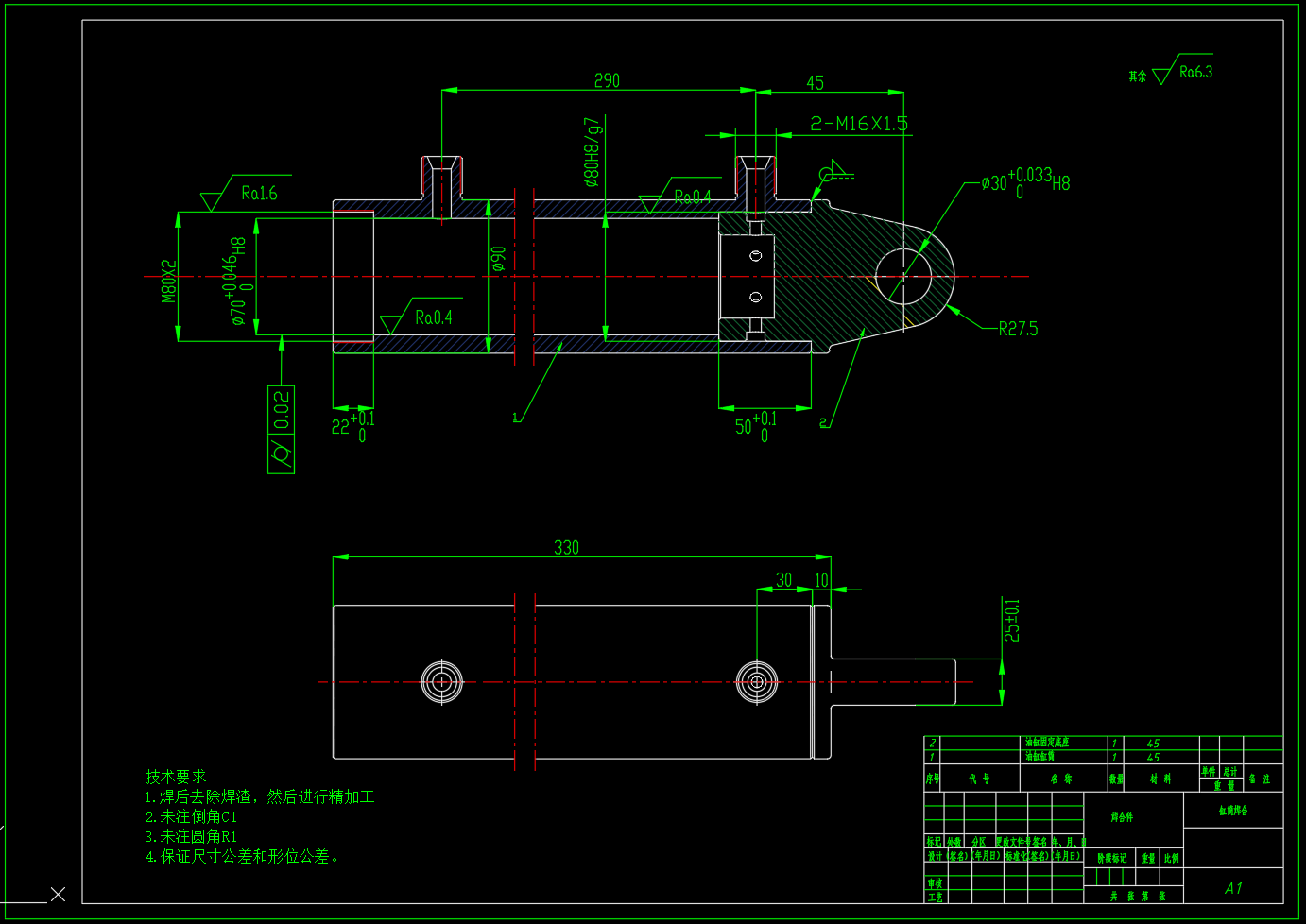

包含二维CAD的升降平台的总装配图，液压系统原理图，油缸装配图和缸筒焊合图。本次设计的目标是对载荷:1000mmx1000mmx300mm进行升降30mm，此设计采用卧进地面的形式设计平台，开始的时候，此平台与地面处于同一水平线，当载荷物放上的时候，通过控制油缸进行升降。此升降平台由底座和支腿作为底部支撑部分，用于支撑整个载荷的升降。通过设置回转轴，通过轴承连接，当油缸通过液压系统控制，实现缸杆的伸缩，进而实现了平台的升降。由四个大臂组成，两两通过轴焊接成一个组件，共同组成剪叉式的升降平台，平台上方设置一个用于载物的平台，尺寸要大于承载物。
