Z1138-钢筋切断机液压系统设计 下载积分：60　资料编号： Z1138

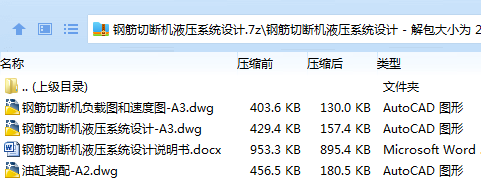

作品包括:

Word版设计说明书1份，共27页，约10000字

CAD版本图纸，共3张

目录

1.绪论 6

1.1设计题目的背景 6

1.2技术热点 6

1.3主要设计参数 6

系统压力：3MPa 6

2.液压系统设计 7

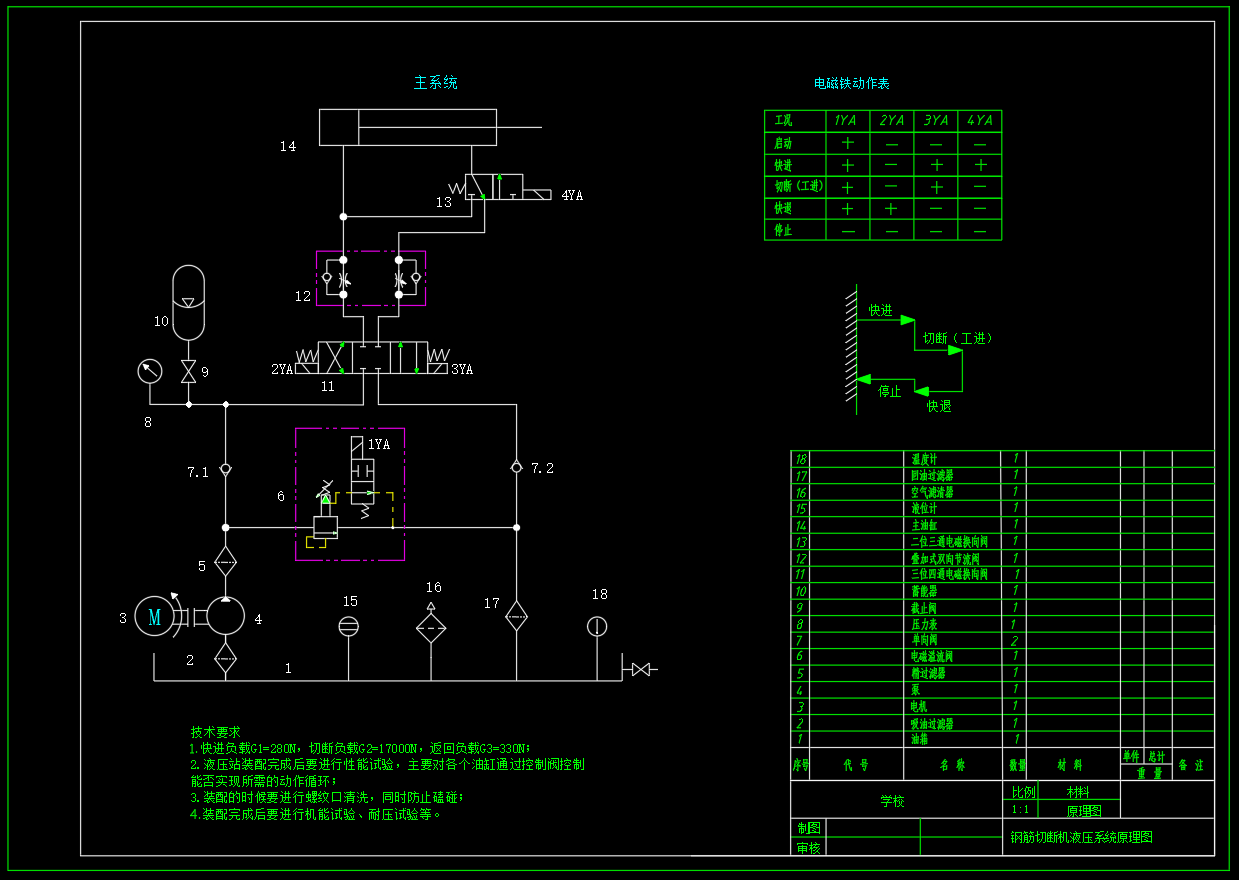

2.1液压系统图 7

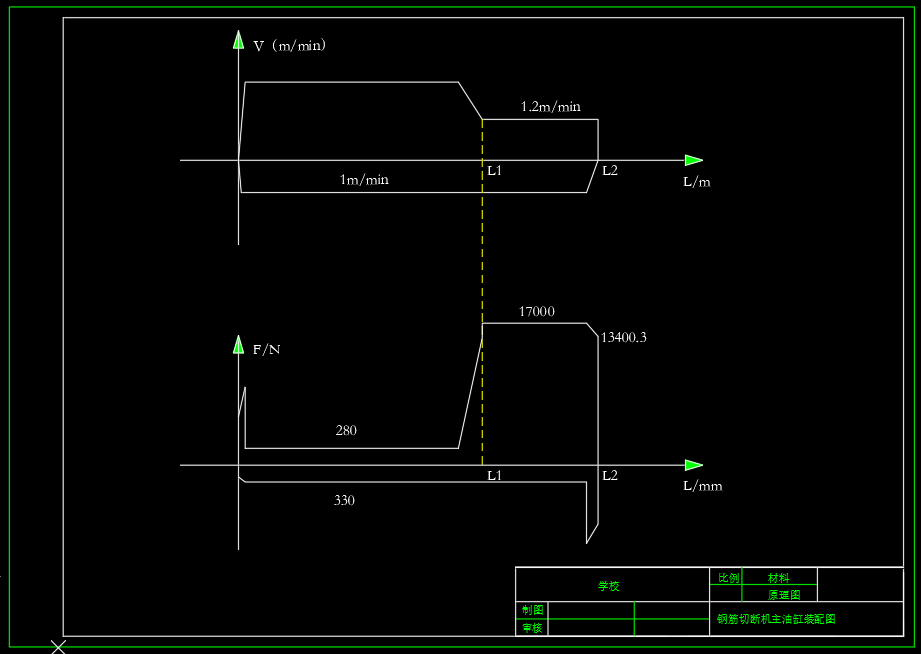

2.2负荷工作循环图和速度循环图 10

2.3泵的选型设计 10

2.4 电机的计算选型 11

2.5 油箱的设计 12

3.各元件选型设计 13

3.1 电磁溢流阀 13

3.2 电磁换向阀 13

3.3 叠加式双向节流阀 14

4.液压缸设计 17

4.1 液压系统工作压力的确定 17

4.2 油缸的尺寸设计计算 18

（1）液压缸的缸径设计计算 18

（2）液压缸壁厚设计计算 18

（3）活塞杆设计计算 19

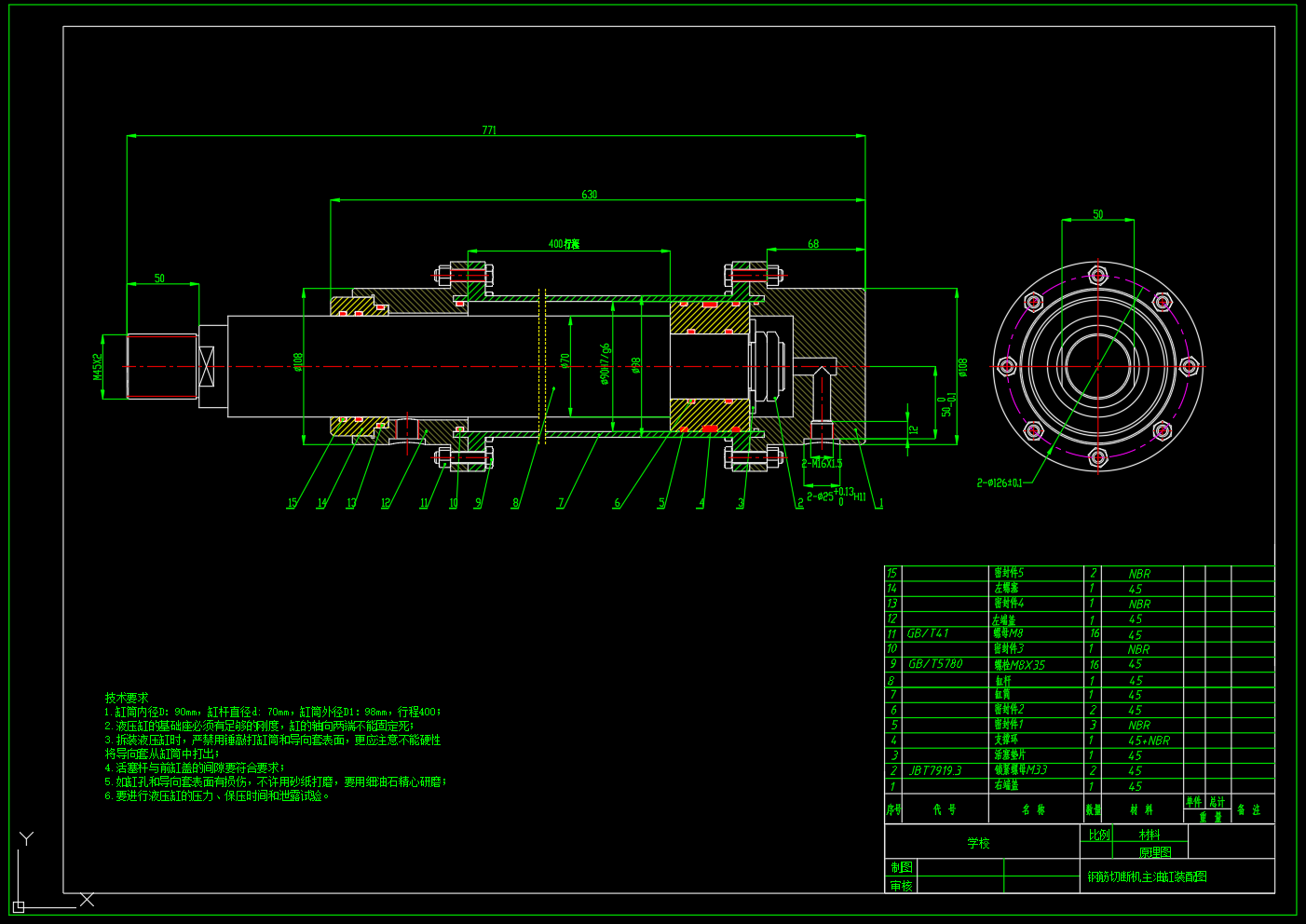

4.3 油缸的结构设计 19

5.液压系统中主要节点参数验算 27

5.1系统效率η的估算 27

5.2 发热温升估算及热交换器的选择 27

6.总结 29

参考文献 30
