M7638-在线测量磨削轴颈直径的专用量具设计与零件加工 下载积分：50　资料编号： M7638

作品包括:

Word版设计说明书1份，共30页，约11000字

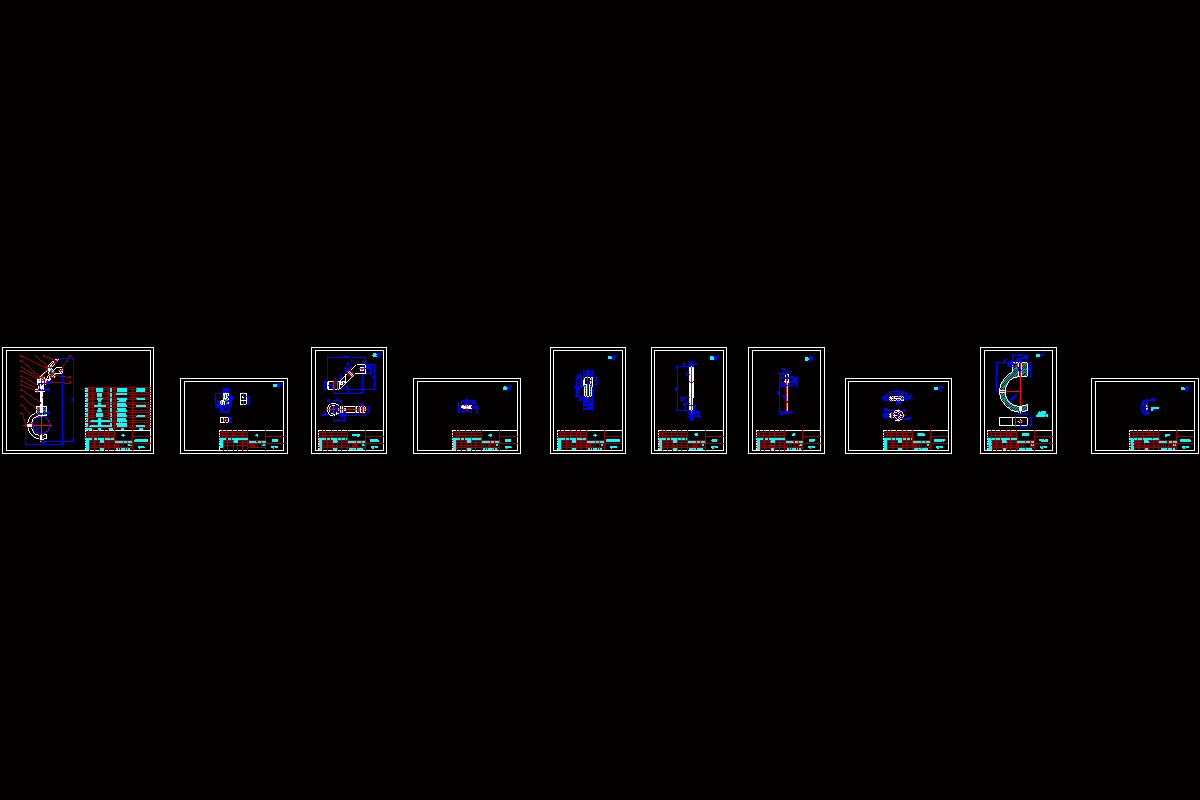

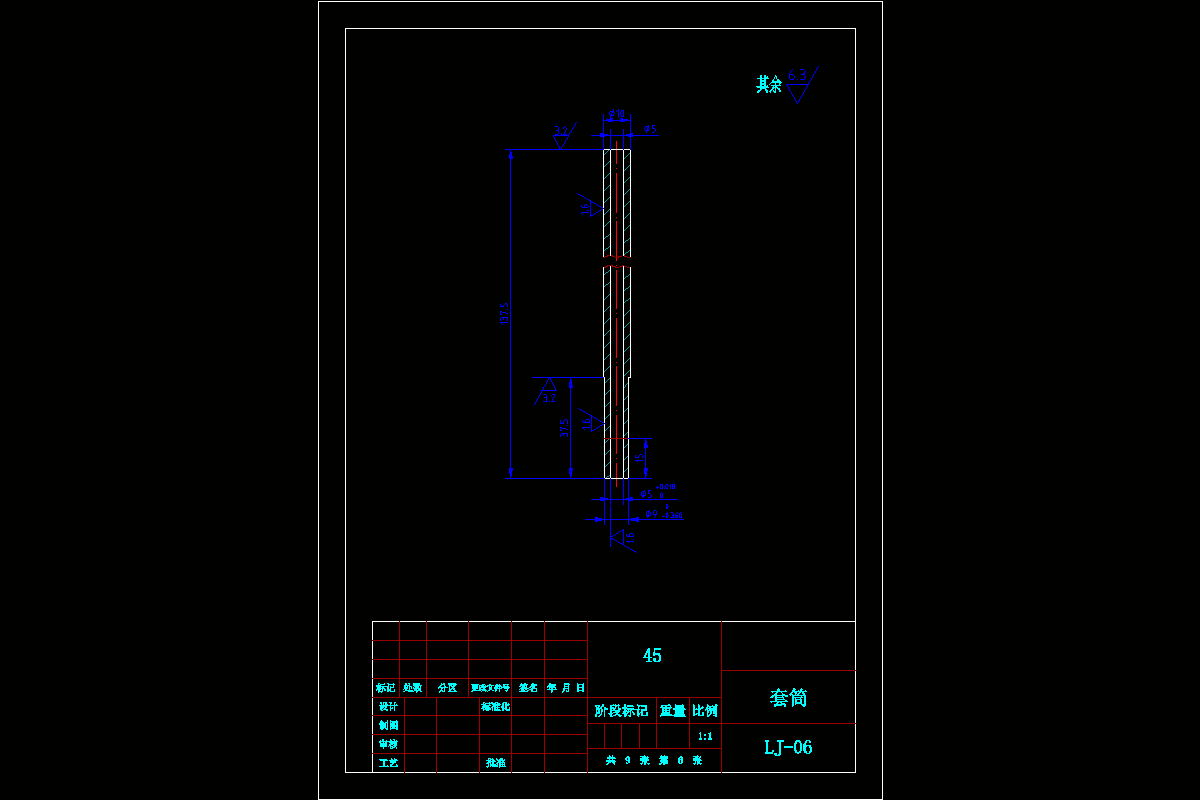

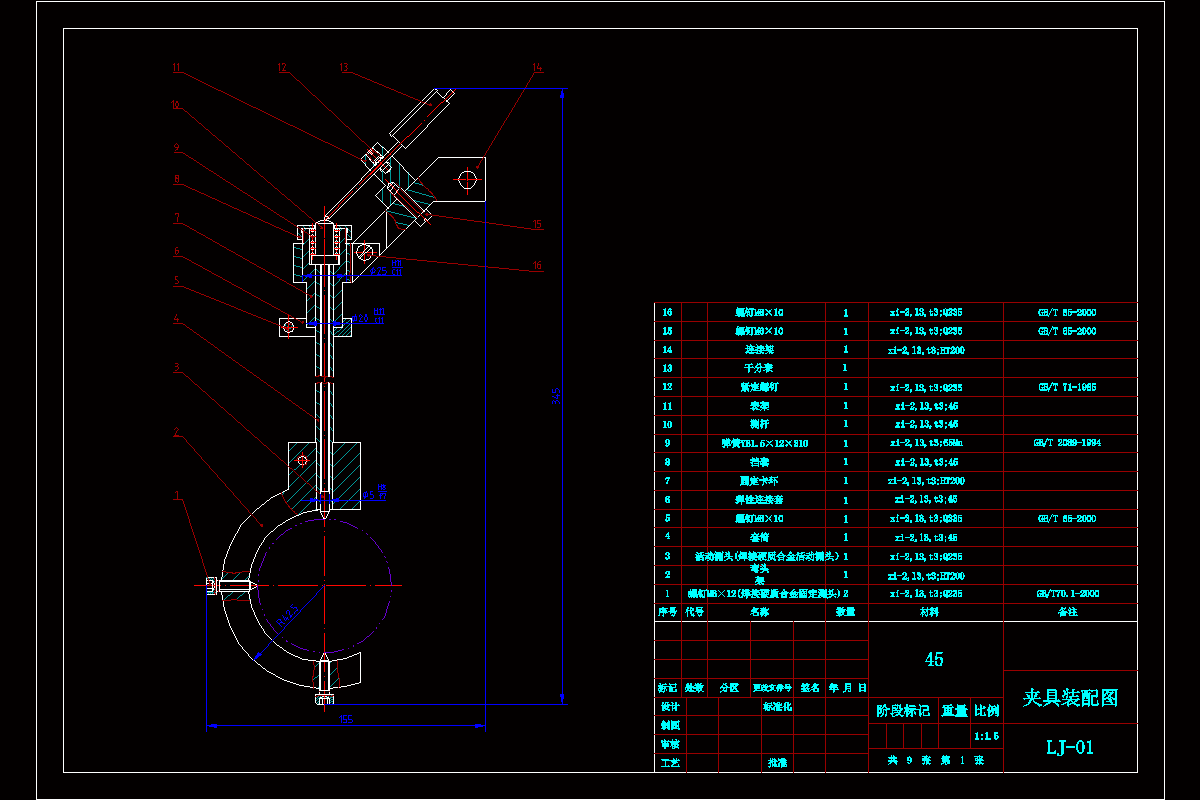

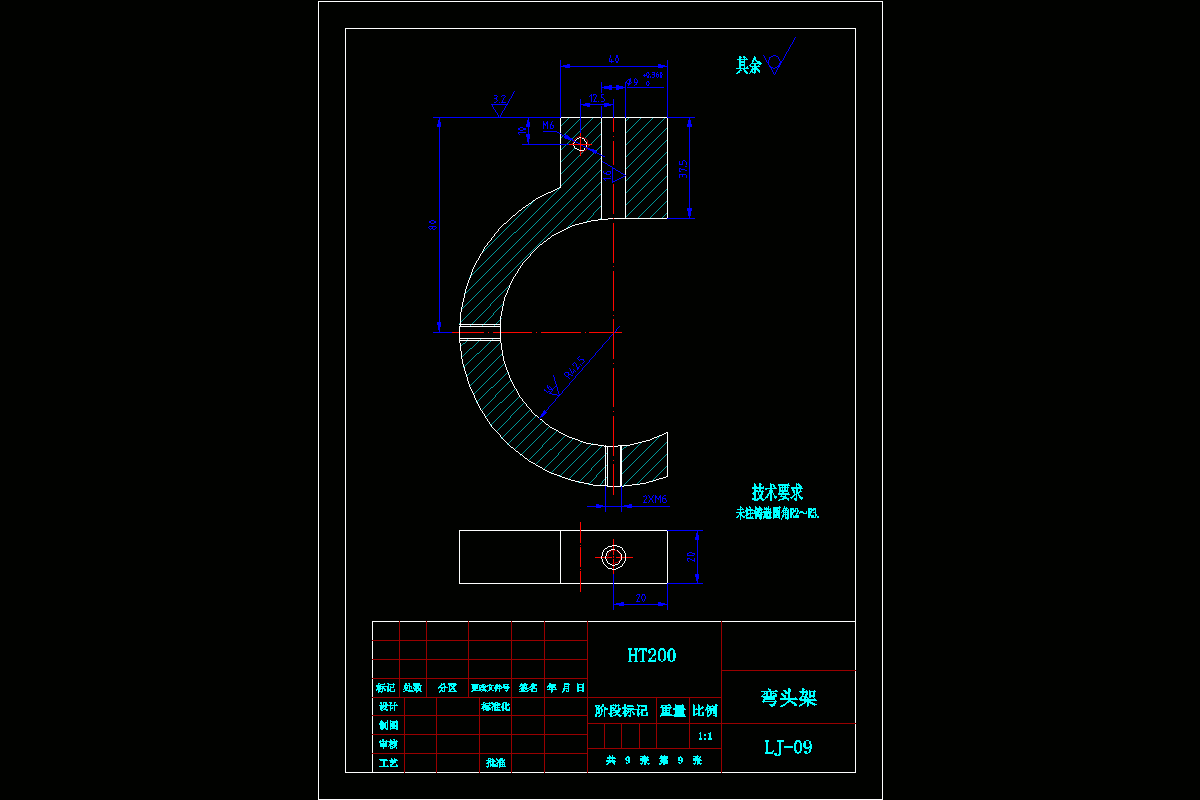

CAD版本图纸，共10张

摘要

在线测量磨削轴颈直径的专用量具设计与零件加工 摘 要 主轴颈（连接颈）由于结构的特殊性导致其端面直径不易测量。而检测主轴颈（连接颈）的一般方法操作麻烦，测量次数多，不利提高生产效率，且测量精度无法保证。本文设计一种基于虚交点的主轴颈（连接颈）端面尺寸的量具，通过对主轴颈的加工特点分析，明确量具的结构设计方向及要求；并对此量具测量精度分析计算，验证其结构的可行性，设计合理的零件加工工艺路线，完成了此专用量具的设计。该量具结构简单，测量方便,可在不停车的情况下直接用此专用量具进行测量。提高了效率，提高了主轴颈加工精度。最后根据设计标准，制作了量具部分实物模型。

关键词 主轴颈（连接颈） 测量装置 精度分析 工艺设计 零件加工
